SDWAN 产品介绍

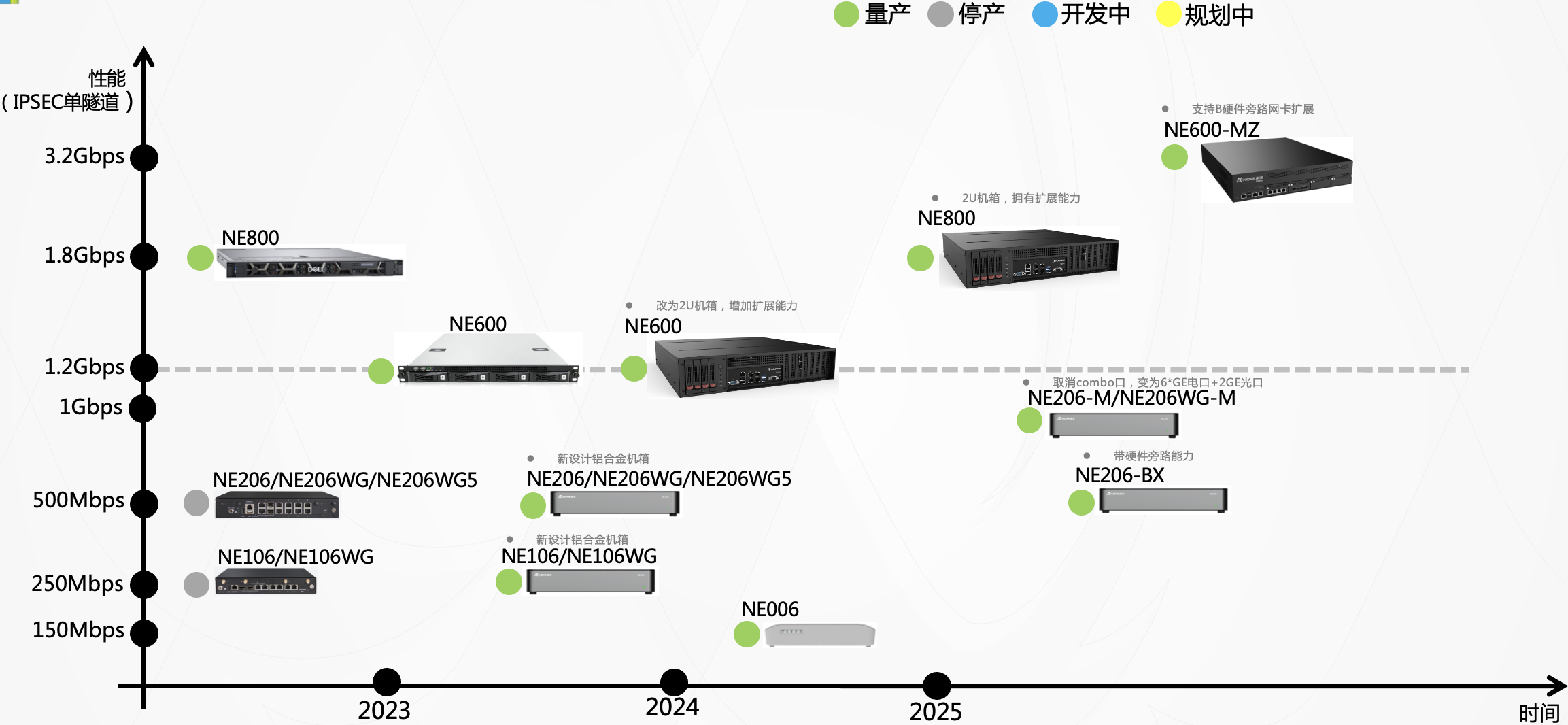

1 产品Roadmap​

产品Roadmap

2 各型号的主要指标对比​

设备internet性能IPsec性能
单隧道1300byte		最大隧道数最大flow数最大路由数最大vrf数
NE0061Gbps150Mbps128128k50k2
NE1061Gbps250Mbps256128k50k2
NE106WG1Gbps250Mbps256128k50k2
NE2061Gbps500Mbps512256k/128k(swg)100k4
NE206WG1Gbps500Mbps512256k/128k(swg)100k4
NE206-BX1Gbps500Mbps512256k100k4
NE206-M1Gbps830Mbps512256k/128k(swg)100k4
NE206WG-M1Gbps830Mbps512256k/128k(swg)100k4
NE60010Gbps1.2Gbps2048512k200k8
NE600-MZ10Gbps3.2Gbps2048512k200k8
NE80010Gbps1.8Gbps20481024k200k8

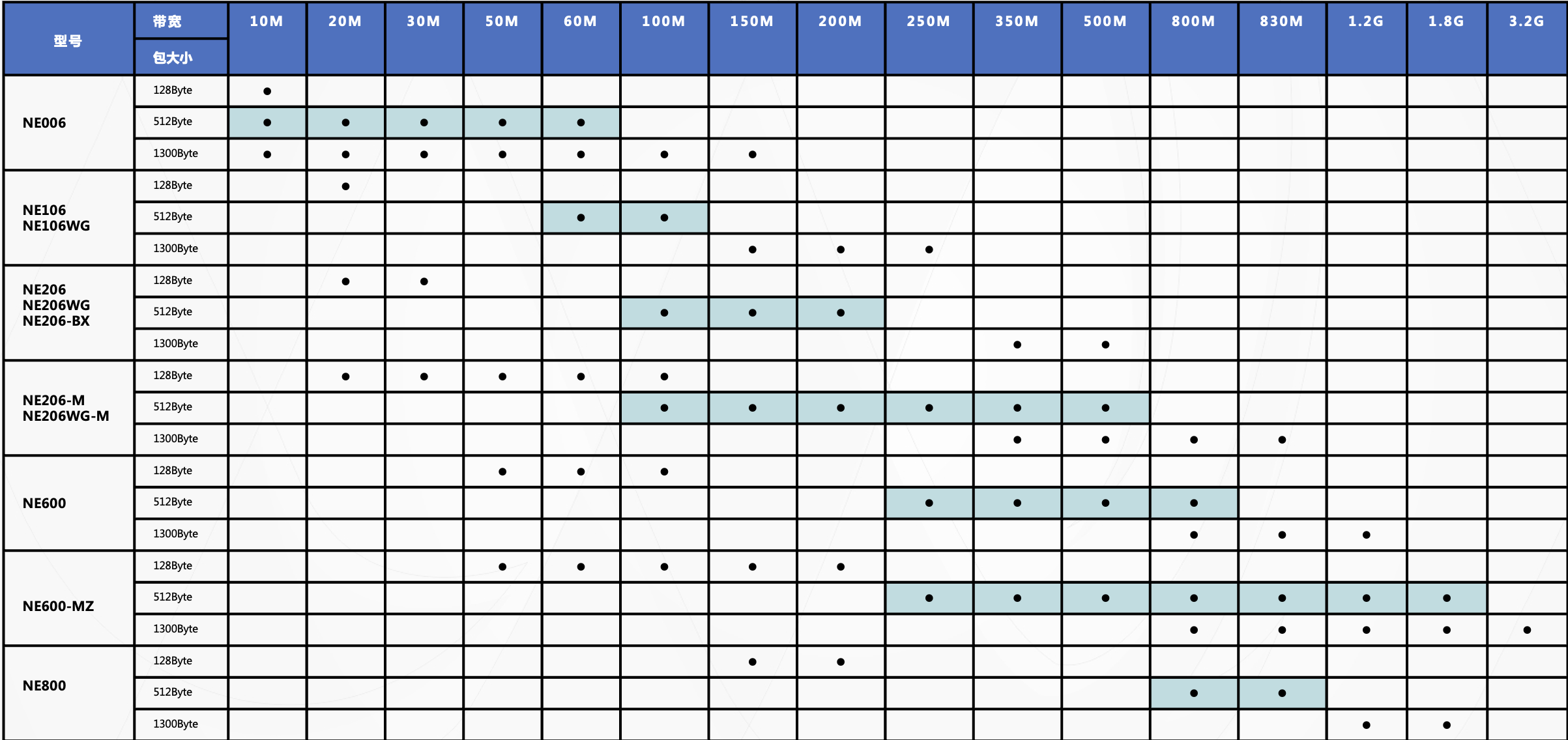

  • 基于Spoke端IPSEC带宽（单隧道）选型建议

产品选型

3 NE006系列​

3.1 产品特点​

  • 低功耗 Arm 四核处理器
  • 配置4个GE网口和2个GE Combo网口
  • 桌面式无风扇静音设计，外观简洁美观
  • 适用于客户分支机构、门店等业务场景

NE006

3.2 技术指标​

项目规格备注
产品型号NE006
硬件版本NE006-A
Underlay接入性能1Gbps
Overlay单隧道性能150Mbps
最大隧道数128
并发连接数128k
最大路由数50k
最大Vrf数2
端口数4*GE网口+2*GE Combo
WAN+LAN2+4
USB口2*USB 3.0
4G/5G无
WIFI无
CPUArm Cortex A53 四核处理器
内存2GB DDR4
存储32GB
尺寸（W*D*H）231*175*42mm
应用场景桌面型，塑胶机壳
工作温度0~45℃

3.3 I/O前面板说明​

NE006_front

  • 电源指示灯：设备上电后，电源指示灯常亮
  • 系统指示灯：系统正常启动后，系统指示灯常亮
  • 云连接指示灯：设备正常连接云端控制器后，云连接指示灯常亮

3.4 I/O后面板说明​

NE006_back

  • GE1~GE2千兆Combo口，GE3~GE6千兆电口
  • 默认GE1、GE2为WAN，GE6为管理口
  • 复位按键长按6秒后松开，清除设备所有配置

4 NE106系列​

4.1 产品特点​

  • 配置4个GE网口和2个GE Combo网口
  • 多种型号可选，支持Wi-Fi和4G LTE网络
  • 铝合金桌面外壳，支持选配托盘上架至机柜
  • 适用于客户分支机构、门店等业务场景

NE106_main

4.2 技术指标​

项目NE106NE106WG备注
硬件版本NE106-XNE106WG-X
Underlay接入性能1Gbps1Gbps
Overlay单隧道性能250Mbps250Mbps
最大隧道数256256
并发连接数128k128k
最大路由数50k50k
最大Vrf数22
端口数4*GE网口+2*GE Combo4*GE网口+2*GE Combo
WAN+LAN2+42+4
USB口1*USB 2.01*USB 2.0
4G/5G无4G LTE
WIFI无支持IEEE 802.11a/b/g/n/ac
CPUIntel X86 双核Intel X86 双核
内存2GB DDR42GB DDR4
存储32GB32GB
尺寸（W*D*H）268*195*44.5mm268*195*44.5mm
应用场景桌面型，铝合金机壳桌面型，铝合金机壳
工作温度0~45℃0~45℃

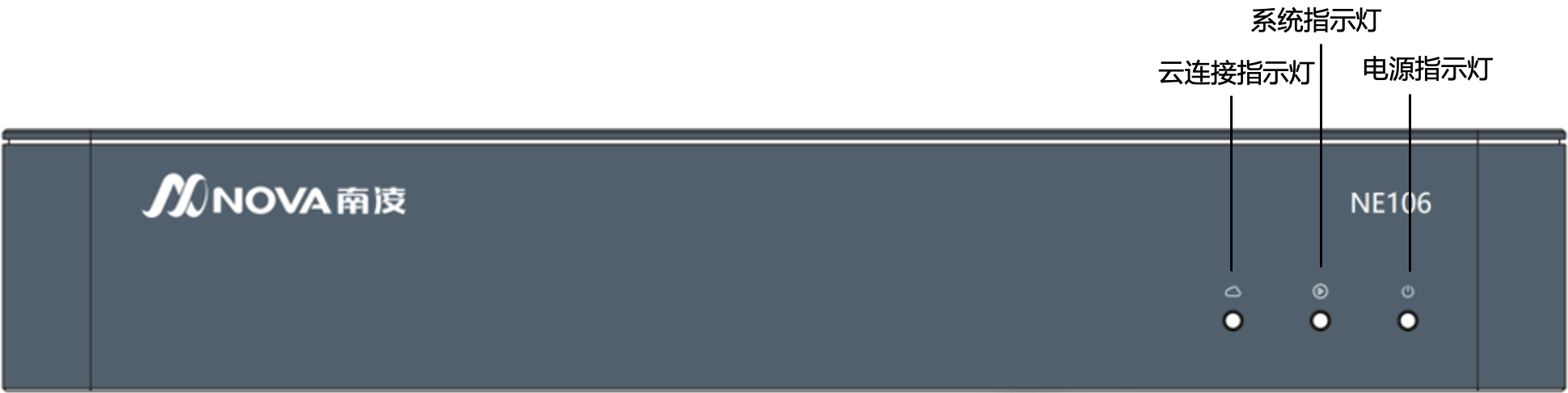

4.3 NE106前面板说明​

NE106_front

  • 电源指示灯：设备上电后，电源指示灯常亮
  • 系统指示灯：系统正常启动后，系统指示灯常亮
  • 云连接指示灯：设备正常连接云端控制器后，云连接指示灯常亮

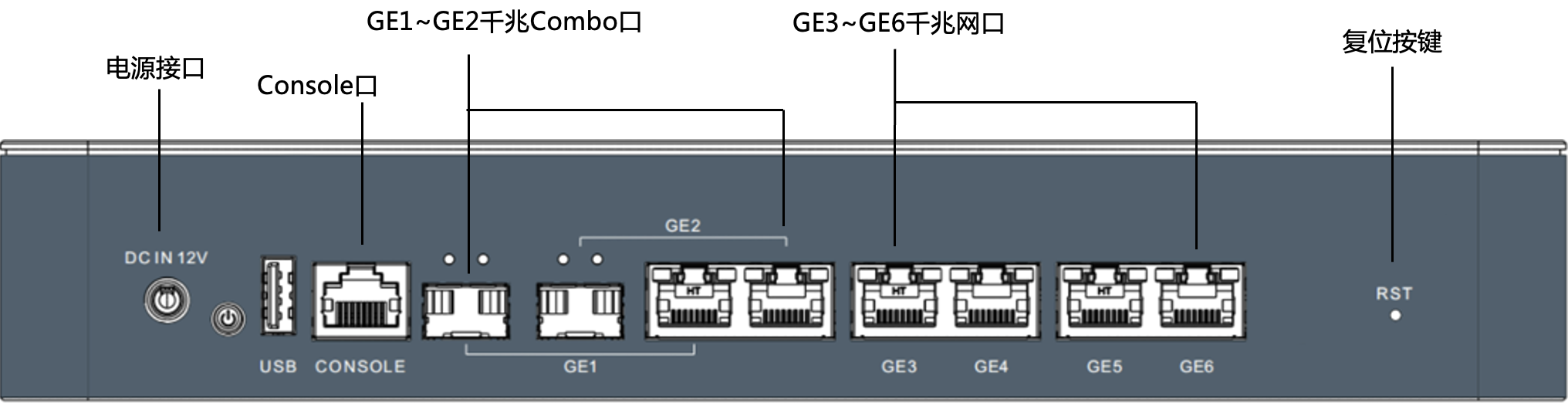

4.4 NE106后面板说明​

NE106_back

  • GE1~GE2千兆Combo口，GE3~GE6千兆电口
  • 默认GE1、GE2为WAN，GE6为管理口
  • 复位按键长按6秒后松开，清除设备所有配置

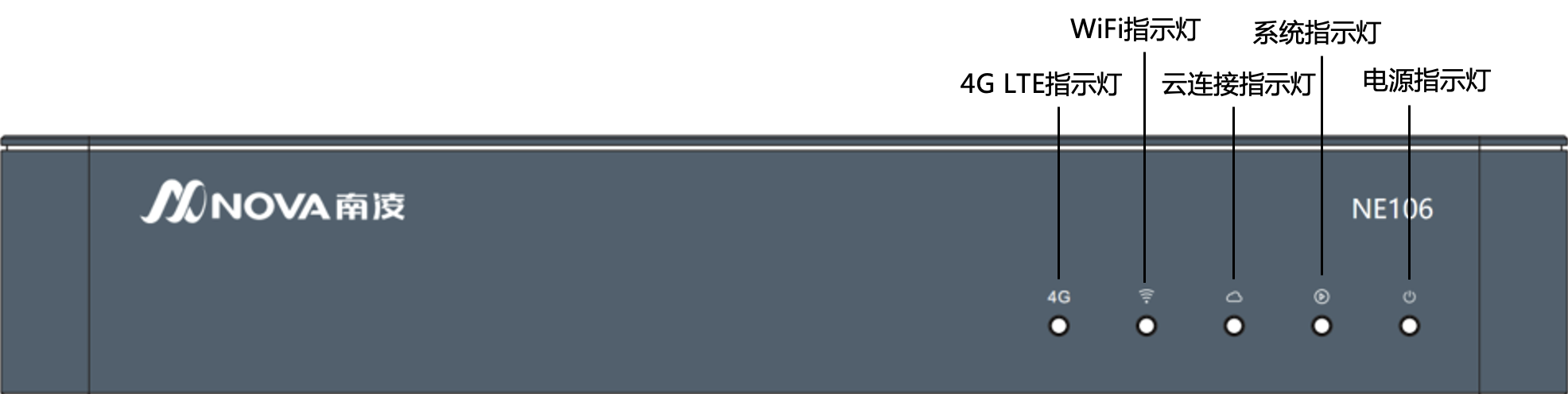

4.5 NE106WG前面板说明​

NE106_WG_front

  • 电源指示灯：设备上电后，电源指示灯常亮
  • 系统指示灯：系统正常启动后，系统指示灯常亮
  • 云连接指示灯：设备正常连接云端控制器后，云连接指示灯常亮
  • WiFi指示灯：灯亮表示设备WiFi功能正常
  • 4G LTE指示灯：灯亮表示设备4G LTE功能正常

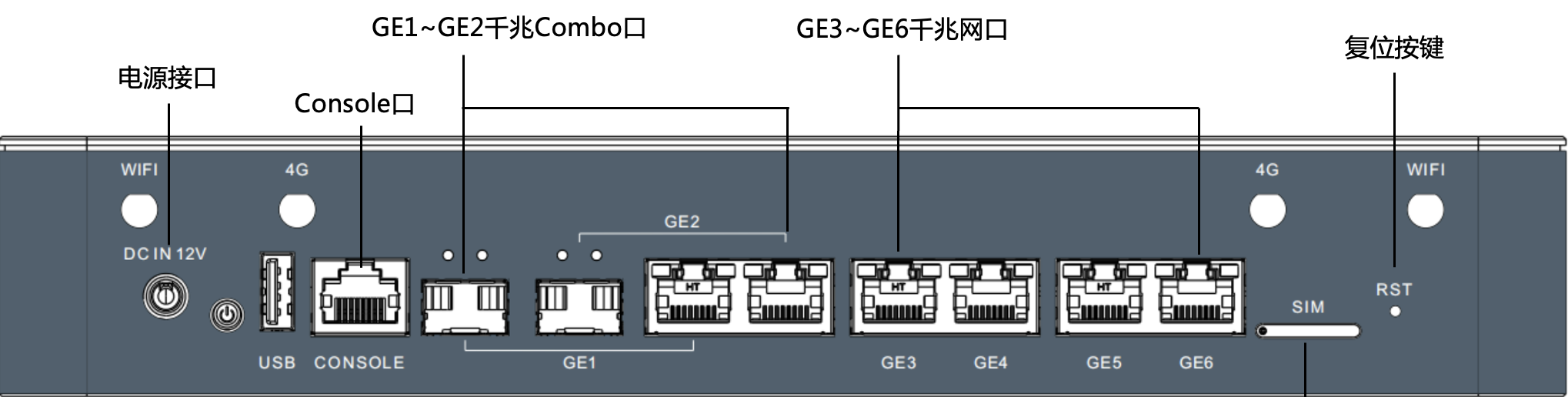

4.6 NE106WG后面板说明​

NE106_WG_back

  • GE1~GE2千兆Combo口，GE3~GE6千兆电口
  • 默认GE1、GE2为WAN，GE6为管理口
  • 复位按键长按6秒后松开，清除设备所有配置

5 NE206系列​

5.1 产品特点​

  • 配置4个GE网口和2个GE Combo网口
  • 有支持WiFi、4G LTE、5G NR以及支持硬件旁路的型号可供选择
  • 铝合金桌面外壳，支持选配托盘上架至机柜
  • 通过增强级网络安全防火墙认证
  • 适用于客户分支机构、门店等业务场景

NE206_main

5.2 技术指标​

NE206/NE206WG/NE206WG5/NE206-BX​

项目NE206NE206WGNE206WG5NE206-BX备注
硬件版本NE206-X，NE206-LNE206WG-X，NE206WG-LNE206WG5-XNE206-BX
Underlay接入性能1Gbps1Gbps1Gbps1Gbps
Overlay单隧道性能500Mbps500Mbps500Mbps500Mbps
最大隧道数512512512512
并发连接数256k256k256k256k
最大路由数100k100k100k100k
最大Vrf数4444
端口数4*GE网口+2*GE Combo4*GE网口+2*GE Combo4*GE网口+2*GE Combo4*GE网口+2*GE Combo
端口硬件旁路无无无旁路端口: GE1-GE2
WAN+LAN2+42+42+42+4
USB口2*USB 2.02*USB 2.02*USB 2.02*USB 2.0
4G/5G无4G LTE5G NR无
WIFI无支持IEEE 802.11a/b/g/n/ac支持IEEE 802.11a/b/g/n/ac支持IEEE 802.11a/b/g/n/ac
CPUIntel X86 4核Intel X86 4核Intel X86 4核Intel X86 4核
内存8GB DDR48GB DDR48GB DDR48GB DDR4
存储32GB/64GB32GB/64GB32GB/64GB32GB
尺寸（W*D*H）268*195*44.5mm268*195*44.5mm268*195*44.5mm268*195*44.5mm
应用场景桌面型，铝合金机壳桌面型，铝合金机壳桌面型，铝合金机壳桌面型，铝合金机壳
工作温度0~45℃0~45℃0~45℃0~45℃

NE206-M/NE206WG-M​

项目NE206-MNE206WG-M备注
硬件版本NE206-MNE206WG-M
Underlay接入性能1Gbps1Gbps
Overlay单隧道性能830Mbps830Mbps
最大隧道数512512
并发连接数256k256k
最大路由数100k100k
最大Vrf数44
端口数6*GE电口+2GE光口6*GE电口+2GE光口
端口硬件旁路无无
WAN+LAN2+62+6
USB口2*USB 2.02*USB 2.0
4G/5G无4G LTE
WIFI无支持IEEE 802.11a/b/g/n/ac
CPUIntel X86 4核Intel X86 4核
内存8GB DDR48GB DDR4
存储32GB32GB
尺寸（W*D*H）268*195*44.5mm268*195*44.5mm
应用场景桌面型，铝合金机壳桌面型，铝合金机壳
工作温度0~45℃0~45℃

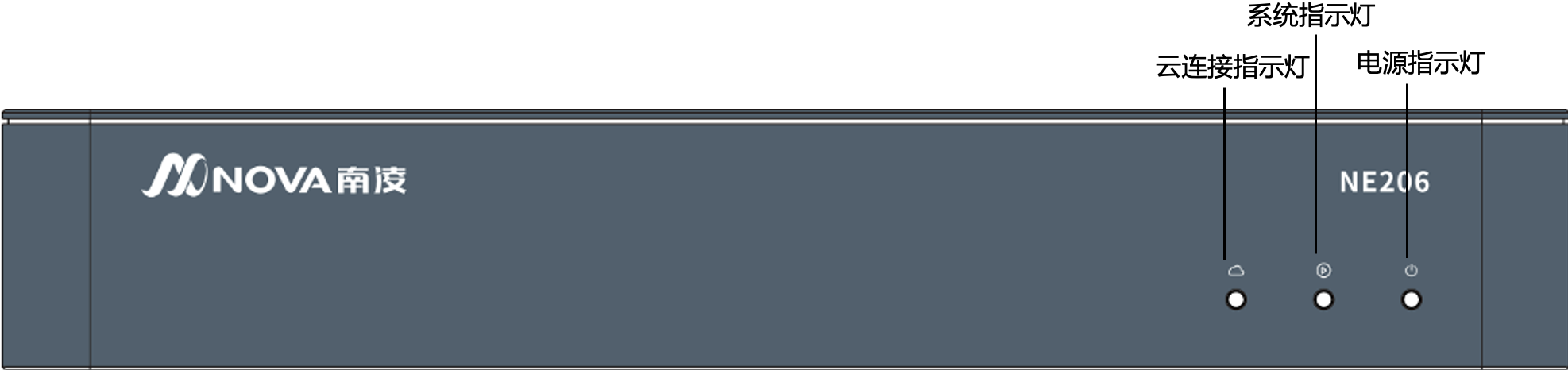

5.3 NE206/NE206-M前面板说明​

NE206_front

  • 电源指示灯：设备上电后，电源指示灯常亮
  • 系统指示灯：系统正常启动后，系统指示灯常亮
  • 云连接指示灯：设备正常连接云端控制器后，云连接指示灯常亮

5.4 NE206后面板说明​

NE206_back

  • GE1~GE2千兆Combo口，GE3~GE6千兆电口
  • 默认GE1、GE2为WAN，GE6为管理口
  • 复位按键长按6秒后松开，清除设备所有配置

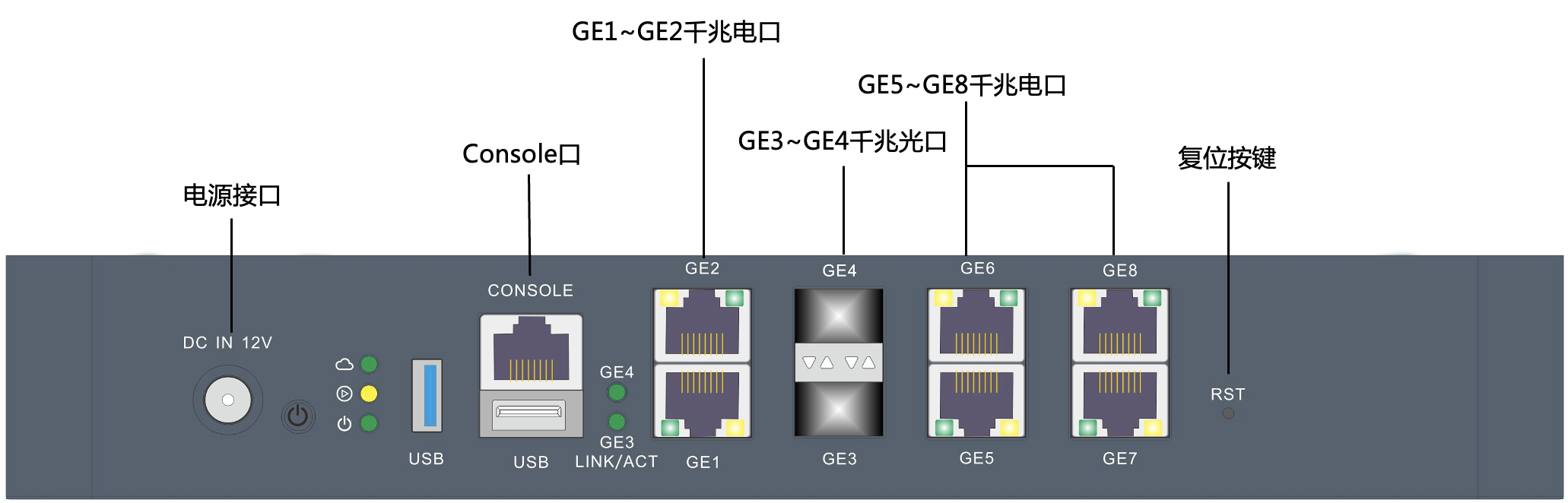

5.5 NE206-M后面板说明​

NE206_M_back

  • GE1~GE2， GE5~GE8千兆电口，GE3~GE4千兆光口
  • 默认GE1、GE2是WAN，GE6是管理口
  • 复位按键长按6秒后松开，清除设备所有配置

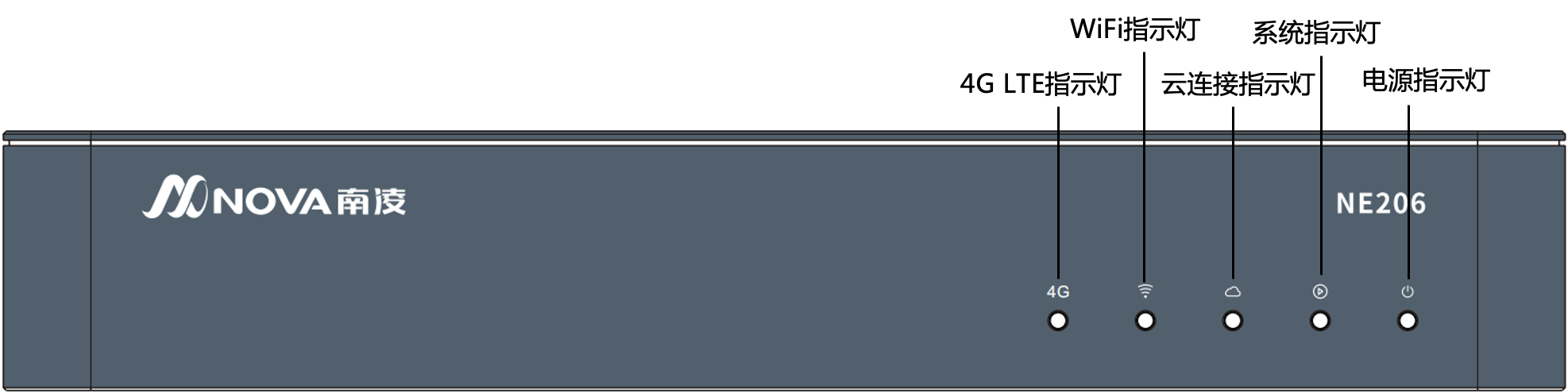

5.6 NE206WG/NE206WG-M前面板说明​

NE206_WG_front

  • 电源指示灯：设备上电后，电源指示灯常亮
  • 系统指示灯：系统正常启动后，系统指示灯常亮
  • 云连接指示灯：设备正常连接云端控制器后，云连接指示灯常亮
  • WiFi指示灯：灯亮表示设备WiFi功能正常
  • 4G LTE指示灯：灯亮表示设备4G LTE功能正常

5.7 NE206WG后面板说明​

NE206_WG_back

  • GE1~GE2千兆Combo口，GE3~GE6千兆电口
  • 默认GE1、GE2为WAN，GE6为管理口
  • 复位按键长按6秒后松开，清除设备所有配置

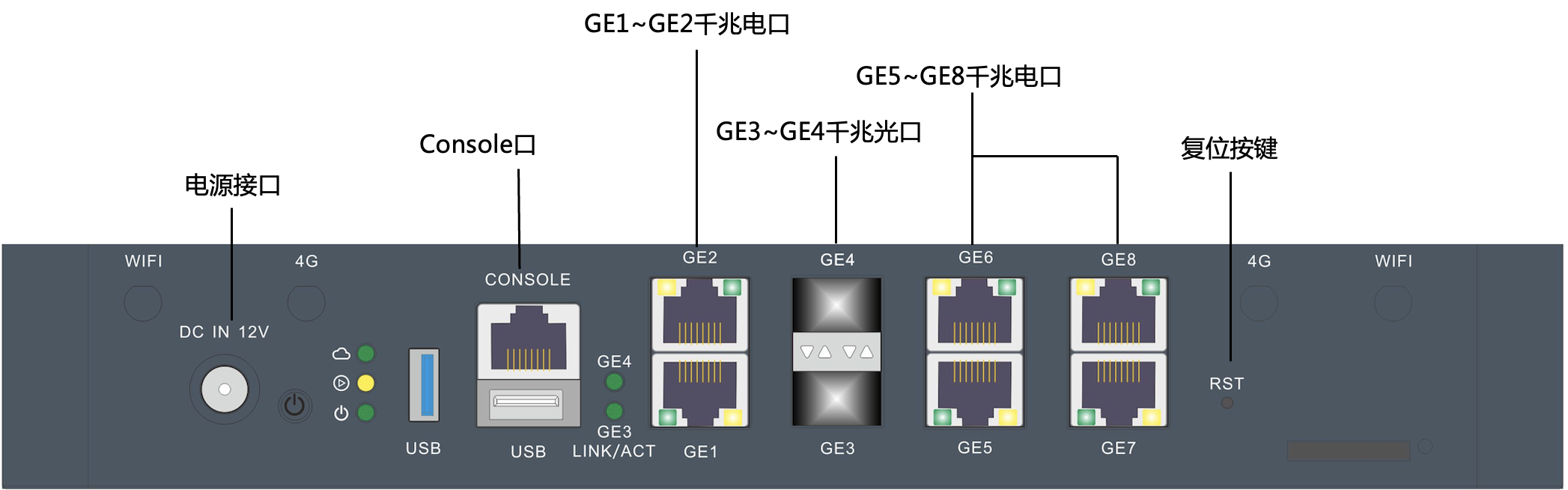

5.8 NE206WG-M后面板说明​

NE206_WG_M_back

  • GE1~GE2， GE5~GE8千兆电口，GE3~GE4千兆光口
  • 默认GE1、GE2是WAN，GE6是管理口
  • 复位按键长按6秒后松开，清除设备所有配置

6 NE600系列​

6.1 产品特点​

  • 配置4个GE网口和2个10GE光口，2个SLOT扩展插槽
  • 配置冗余电源，提升可靠性
  • 2U服务器架构，标配上架托盘
  • 通过增强级网络安全防火墙认证
  • 适用于作为Hub节点

NE600-Z NE600_main

NE600-MZ NE600_MZ_main

6.2 技术指标​

项目NE600NE600-MZ备注
硬件版本NE600-ZNE600-MZ
Underlay接入性能10Gbps10Gbps
Overlay单隧道性能1.2Gbps3.2Gbps
Overlay多隧道性能7Gbps10Gbps
最大隧道数20482048
并发连接数512K512K
最大路由数200K200K
最大Vrf数88
端口数4*GE网口+2*10GE光口（可拓展）6*GE网口+4*10GE光口（可拓展）
端口硬件旁路无可扩展
WAN+LAN2+42+4
USB口2*USB 3.0+2*USB 2.02*USB 3.0+2*USB 2.0
4G/5G无无
WIFI无无
CPUIntel X86 10核（20线程）Intel X86 12核
内存16GB DDR4（可拓展）16GB DDR4（可拓展）
存储480GB（可拓展）128GB（可拓展）
电源100~240V AC，1+1冗余电源100~240V AC，1+1冗余电源
尺寸（W*D*H）2U，433x448.8x88mm2U，560*440*88mm
应用场景机架式机架式
工作温度0~35℃0~35℃

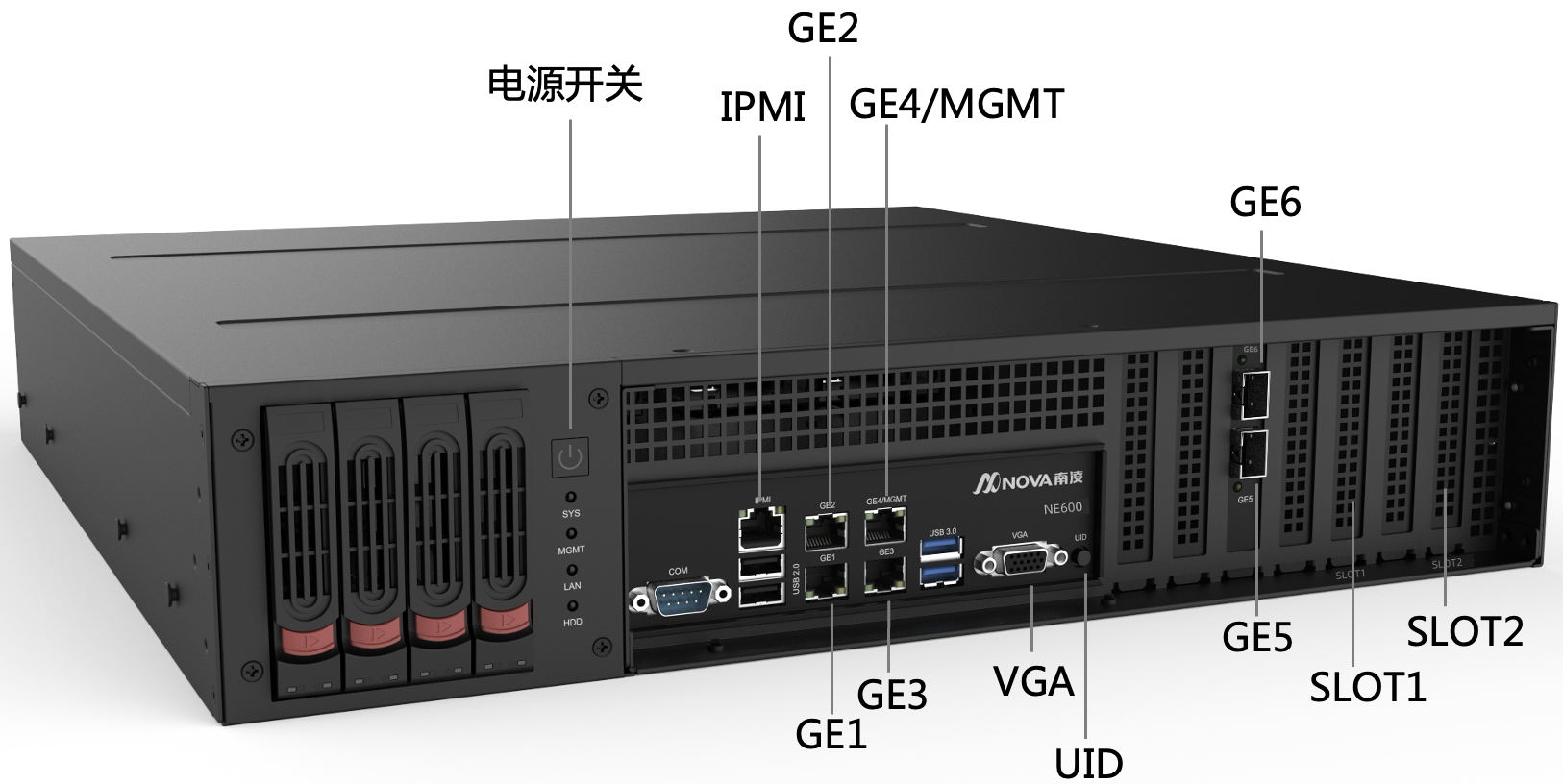

6.3 NE600面板说明​

NE600_front

  • GE1~GE4千兆网口，GE5~GE6万兆光口
  • 默认GE1、GE2为WAN，GE4为管理口
  • SLOT1和SLOT2可扩展网卡/加密卡
  • UID灯按一下亮，再按一下不亮，可用来标记设备
支持的型号
网卡型号规格
FM-NHI350AM4-T44口千兆电口，PCI-E X4
FM-NHI350AM4-F44口千兆光口，PCI-E X4
FM-FTXL710BM1-F44口万兆光口，PCI-E X8
FM-X710BM2-F22口万兆光口，PCI-E X8

6.4 NE600后面板说明​

NE600_back

  • 冗余电源
  • 散热风扇

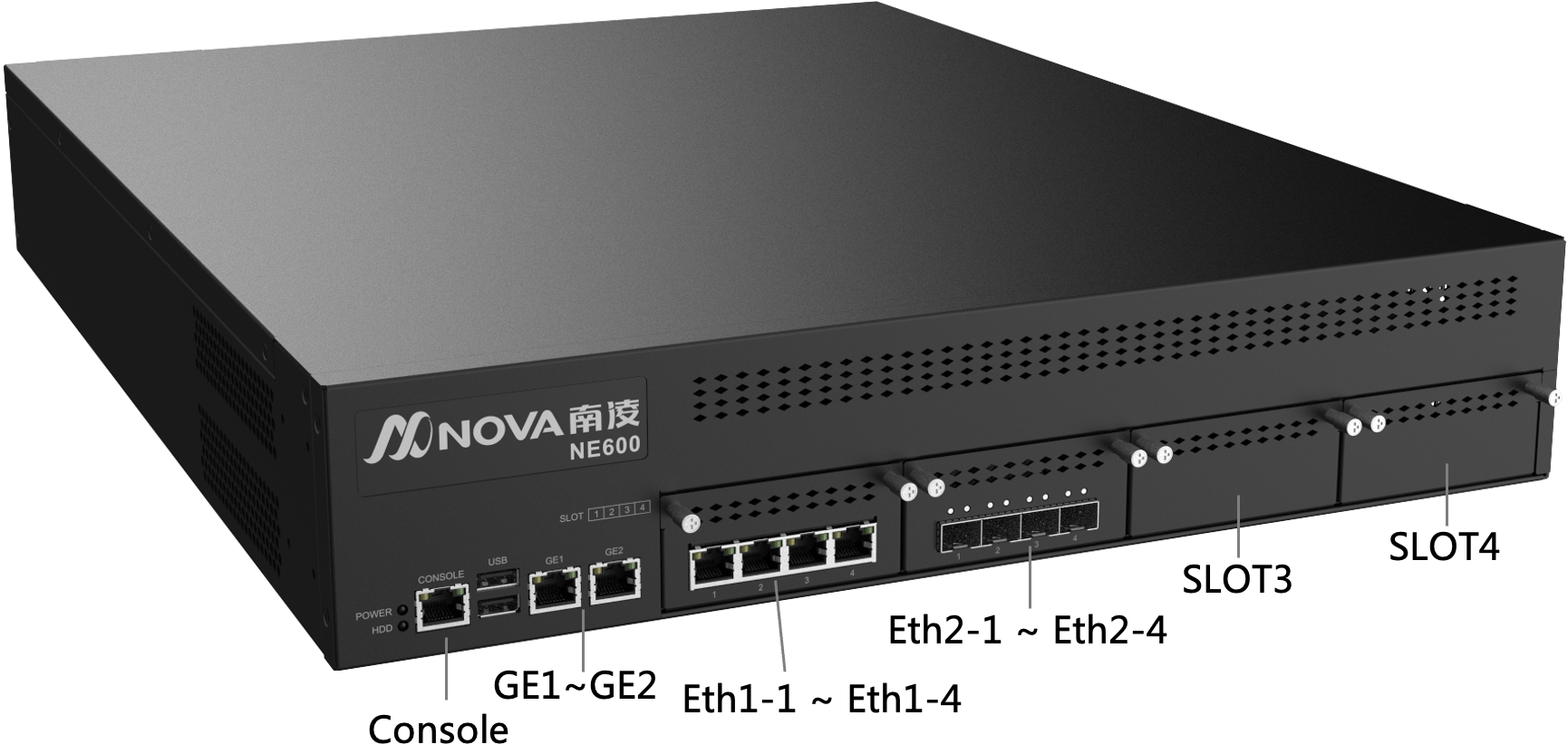

6.5 NE600-MZ前面板说明​

NE600_MZ_front

  • GE1~GE2：千兆网口
  • Eth1-1~Eth1-4：千兆电口
  • Eth2-1~Eth2-4：万兆光口
  • 默认GE1为WAN，GE2为管理口
  • SLOT3和SLOT4插槽：可安装扩展网卡，有硬件旁路扩展网卡可供选择
支持的型号
网卡型号规格
NSM2-IGT406 ZWZN-ZX-4电千兆扩展卡4千兆电口
NSM2-IGT406 ZWZN-ZX-4电(2BP)千兆扩展卡4千兆电口，带2组硬件旁路
NSM2-IXS401 4光万兆X7104万兆光口

6.5 NE600-MZ后面板说明​

NE600_MZ_back

  • 冗余电源
  • 散热风扇

6.6 支持的光模块​

单模模块​

型号速率支持距离波长
SFP-10G-LR10Gbps10km1310nm
SFP-LX1Gbps20km1310nm

多模模块​

型号速率支持距离波长
SFP-10G-SR10Gbps300m850nm

光转电模块​

型号速率
SFP-TX1Gbps

7 NE800系列​

7.1 产品特点​

  • 配置4个GE网口和2个10GE光口，2个SLOT扩展插槽
  • 配置双路处理器和存储冗余以及电源冗余，更高可靠性保障
  • 2U服务器架构，标配上架托盘
  • 适用于作为Hub节点

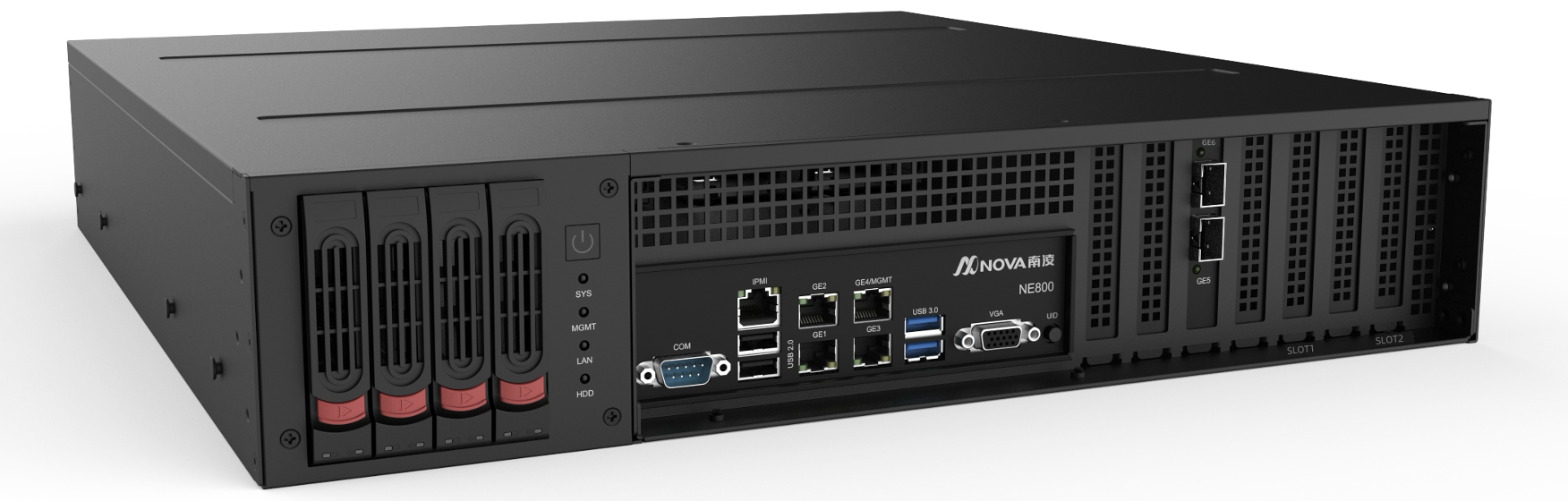

NE800_main

7.2 技术指标​

项目规格备注
产品型号NE800
硬件版本NE800-Z
Underlay接入性能10Gbps
Overlay单隧道性能1.8Gbps
最大隧道数2048
并发连接数1024K
最大路由数200K
最大Vrf数8
端口数4*GE网口+2*10GE光口（可拓展）
WAN+LAN2+4
USB口2*USB 3.0+2*USB 2.0
4G/5G无
WIFI无
CPUIntel X86 12核*2（24线程*2）
内存16GB*2 DDR4（可拓展）
存储480GB*2（可拓展）
电源100~240V AC，1+1冗余电源
尺寸（W*D*H）2U，433x448.8x88mm
应用场景机架式
工作温度0~35℃

7.3 I/O前面板说明​

NE800_front

  • GE1~GE4千兆网口，GE5~GE6万兆光口
  • 默认GE1、GE2为WAN，GE4为管理口
  • SLOT1和SLOT2可扩展网卡/加密卡
  • UID灯按一下亮，再按一下不亮，可用来标记设备
支持的型号
网卡型号规格
FM-NHI350AM4-T44口千兆电口，PCI-E X4
FM-NHI350AM4-F44口千兆光口，PCI-E X4
FM-FTXL710BM1-F44口万兆光口，PCI-E X8
FM-X710BM2-F22口万兆光口，PCI-E X8

7.4 I/O后面板说明​

NE800_back

  • 冗余电源
  • 散热风扇

7.5 支持的光模块​

单模模块​

型号速率支持距离波长
SFP-10G-LR10Gbps10km1310nm
SFP-LX1Gbps20km1310nm

多模模块​

型号速率支持距离波长
SFP-10G-SR10Gbps300m850nm

光转电模块​

型号速率
SFP-TX1Gbps

8 NE900系列​

NE900使用定制化的Linux操作系统，主要用于在虚拟化平台中部署

8.1 产品特点​

  • 支持AWS、Azure、GCP、阿里云、百度云、腾讯云、华为云等主流公有云平台
  • 支持VMware、KVM私有云平台
  • 支持HA高可用部署（部分云平台支持）
  • 支持自定义WAN/LAN端口数量
  • 支持安全功能（AWS需要6.4.0以上版本）

8.2 资源要求​

适用场景普通性能标准性能高性能
vCPU2 核4 核8 核
内存4GB8GB16GB
存储32GB32GB64GB
安全功能不支持支持支持

8.3 技术指标​

指标2 核/4GB/32GB4 核/8GB/32GB8 核/16GB/64GB
IPsec隧道性能250Mbps500Mbps1.8Gbps
IPsec隧道性能(开安全功能)-250Mbps900Mbps
最大隧道数2565122048
并发连接数128k256k512k
最大路由数50k100k200k
最大 Vrf 数248

性能数据基于VMware ESXi 7.0 版本，Intel(R) Xeon(R) Silver 4208 CPU @ 2.10GHz

  • CPU 设置:
    • Power savings disabled
    • Hyper-threading disabled
    • Minimum instruction sets SSE3, SSE4, and RDTSC instructions
    • Recommended instruction sets AVX2 or AVX512
  • VMware ESXi 设置:
    • CPU shares - High
    • Memory reservation - Maximum
