站点
站点信息
『租户』→『监控』→『站点』
开启大批量站点模式后，站点只以列表方式显示，不会有地图和拓扑。
站点详情
系统

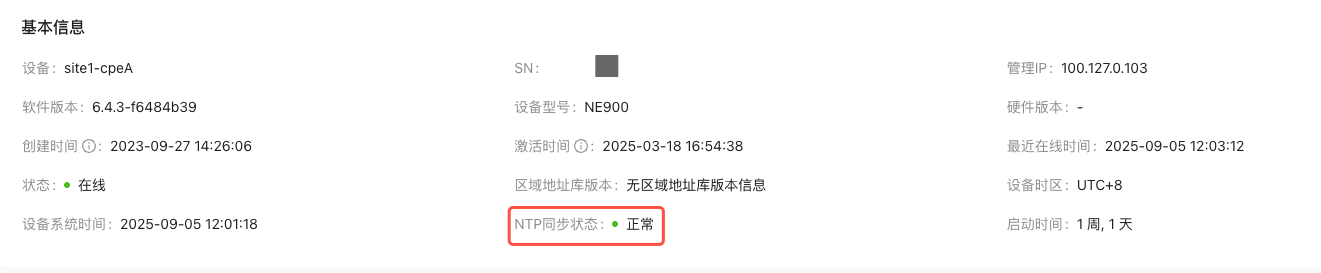

NTP同步状态
- 显示设备NTP服务状态是否正常
- 当NTP服务为运行中，且NTP同步状态都正常时，显示为正常
安全服务信息
- “安全服务信息”参数说明
- 开启状态，可能值：未开启、已开启、不支持(硬件不支持安全服务)
- 生效状态，表示安全服务生效状态，可能值：生效、异常、部分(多vrf，部分vrf异常)
- 特征库状态，表示安全特征库是否为最新，可能值：已最新，可升级，部分(多vrf，部分vrf可升级)
可点击“生效状态”，跳转到“许可管理”界面，查看更详细的安全服务信息
电源状态
- 针对NE600和NE800等有双电源的设备，运维人员可以查看当前电源状态
- 当电源有一个异常时，显示状态为异常
- 恢复后显示为正常
- 离线后不显示电源状态
端口
链路
为方便用户知晓链路监控的各指标含义，先进行解释，解释如下：
- 对端：对端一般为Nova网关或其他站点
- 吞吐量：为当前1分钟内实时速率。
- 带宽：由传输网络带宽、WAN口带宽、许可带宽这3个参数确定。
- 当存在多个参数时，根据以下规则确定带宽值：
- 传输网络为Nova Internet或Nova专线时，上行带宽取传输网络带宽、WAN口带宽、许可带宽中的最小值；下行带宽取传输网络带宽和许可带宽中的最小值。
- 对于Hub-Spoke Internet或Hub-Spoke专线时，上行带宽同样取传输网络带宽、WAN口带宽、许可带宽中的最小值；下行带宽则取决于对端配置。
- 当许可带宽中同时存在Nova Internet和Nova专线时，Nova Internet可以共享Nova专线的带宽。
- 健康度：根据链路的时延、丢包、抖动综合判断。
- 绿色：时延、丢包、抖动均为优；
- 橙色：时延、丢包、抖动至少有一个为良，且没有差；
- 红色：时延、丢包、抖动至少有一个为差；
- 灰色：时延、丢包、抖动均没有数据。
- 评判标准如下：
- 时延(ms)：优[0 ~ 50]，良(50 ~ 80]，差(>80)；
- 丢包(%)：优[0 ~ 1]，良(1 ~ 3]，差(>3)；
- 抖动(ms)：优[0 ~ 7]，良(7 ~ 30]，差(>30)。
- 丢包率：最近5分钟平均值

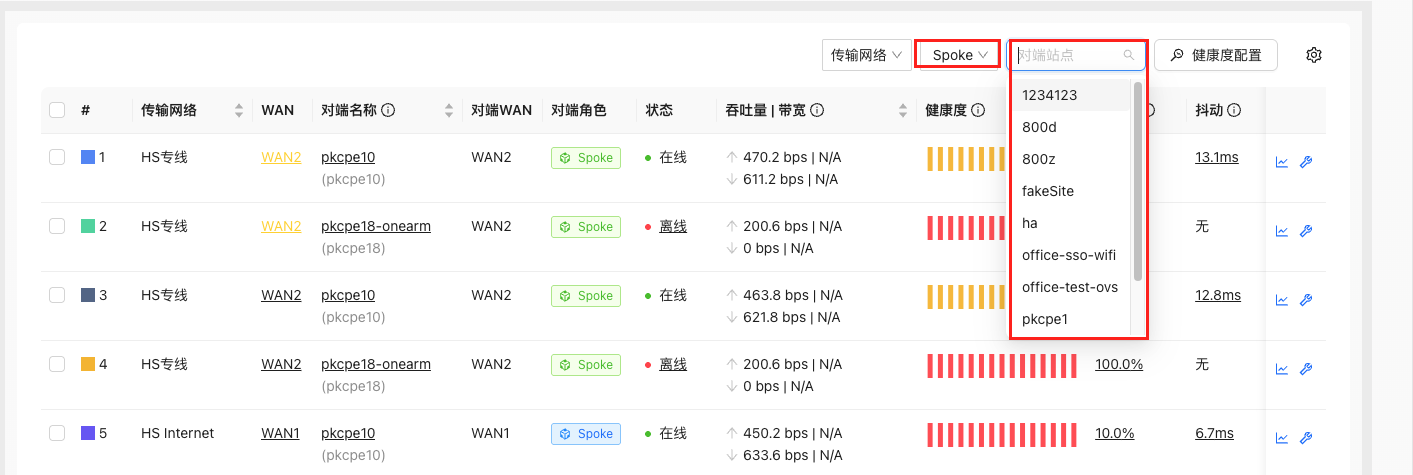

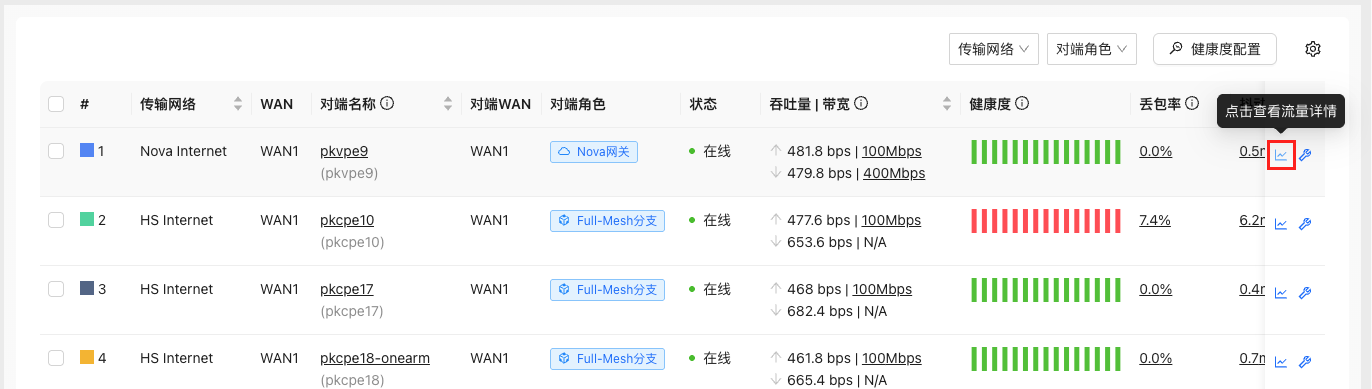

链路监控处可查看以下指标：
- WAN
- 对端名称
- 对端WAN
- 状态
- BGP状态（需选中显示）
- 吞吐量｜带宽
- 收发字节数（需选中显示）
- 收发数据包（需选中显示）
- 健康度
链路流量详情
- 可查看访问各应用的流量、各应用类别的流量、各源主机的流量、各目的域名的流量、各目的IP的流量、各业务分类的流量、各传输网络的传输的流量
- 可查看QoS吞吐量的出方向、入方向的流量
- 可查看QoS出方向、入方向的丢包
健康度配置
- 健康度配置：链路健康度的阈值自定义

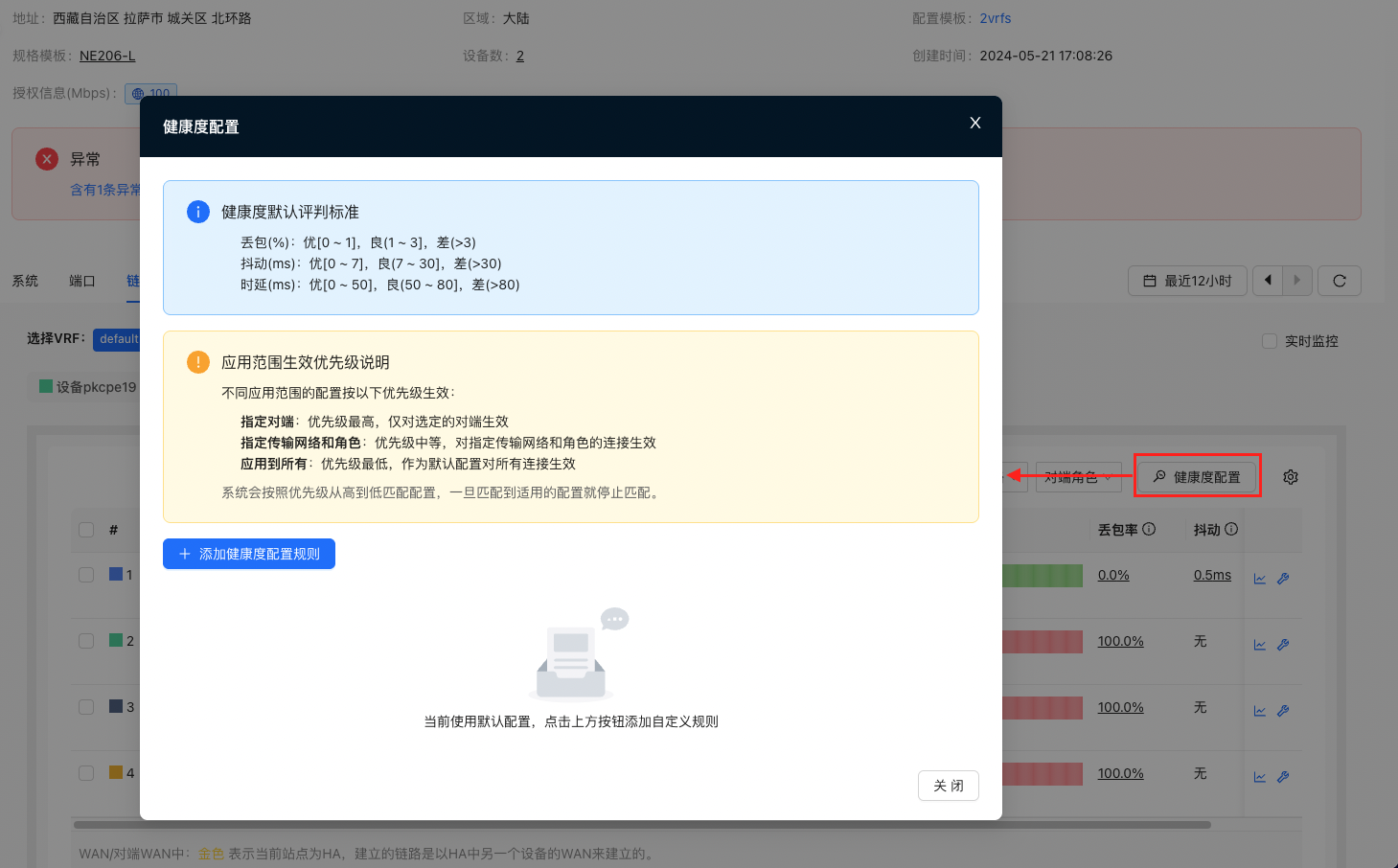

点击图标“健康度配置”，弹出界面中，可进行链路健康度的配置

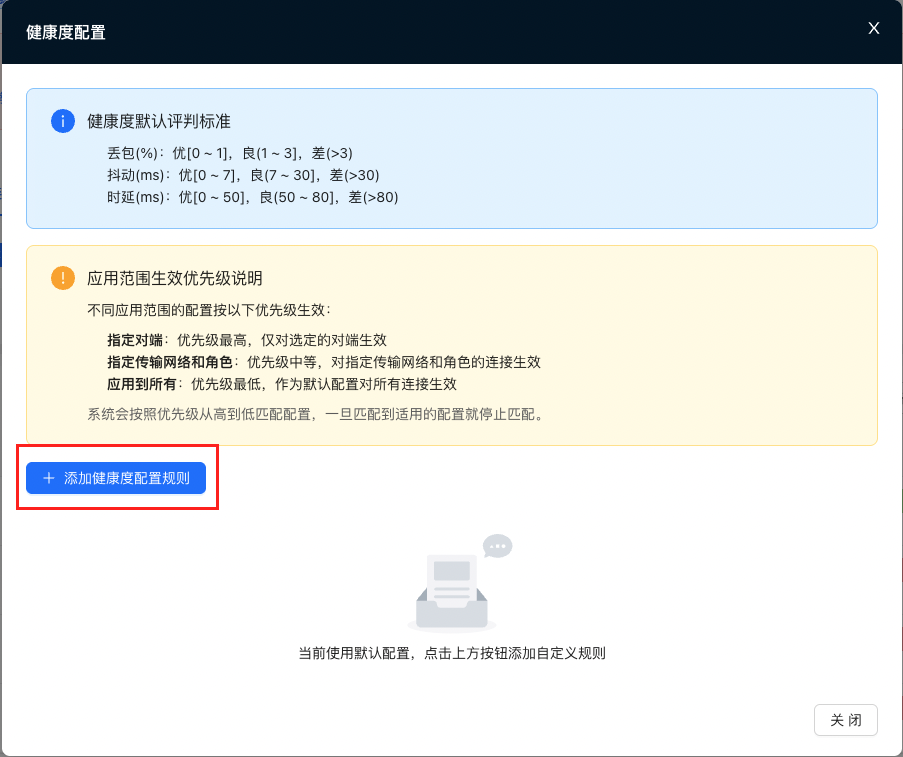

点击“添加健康度配置规则”，可添加健康度配置规则

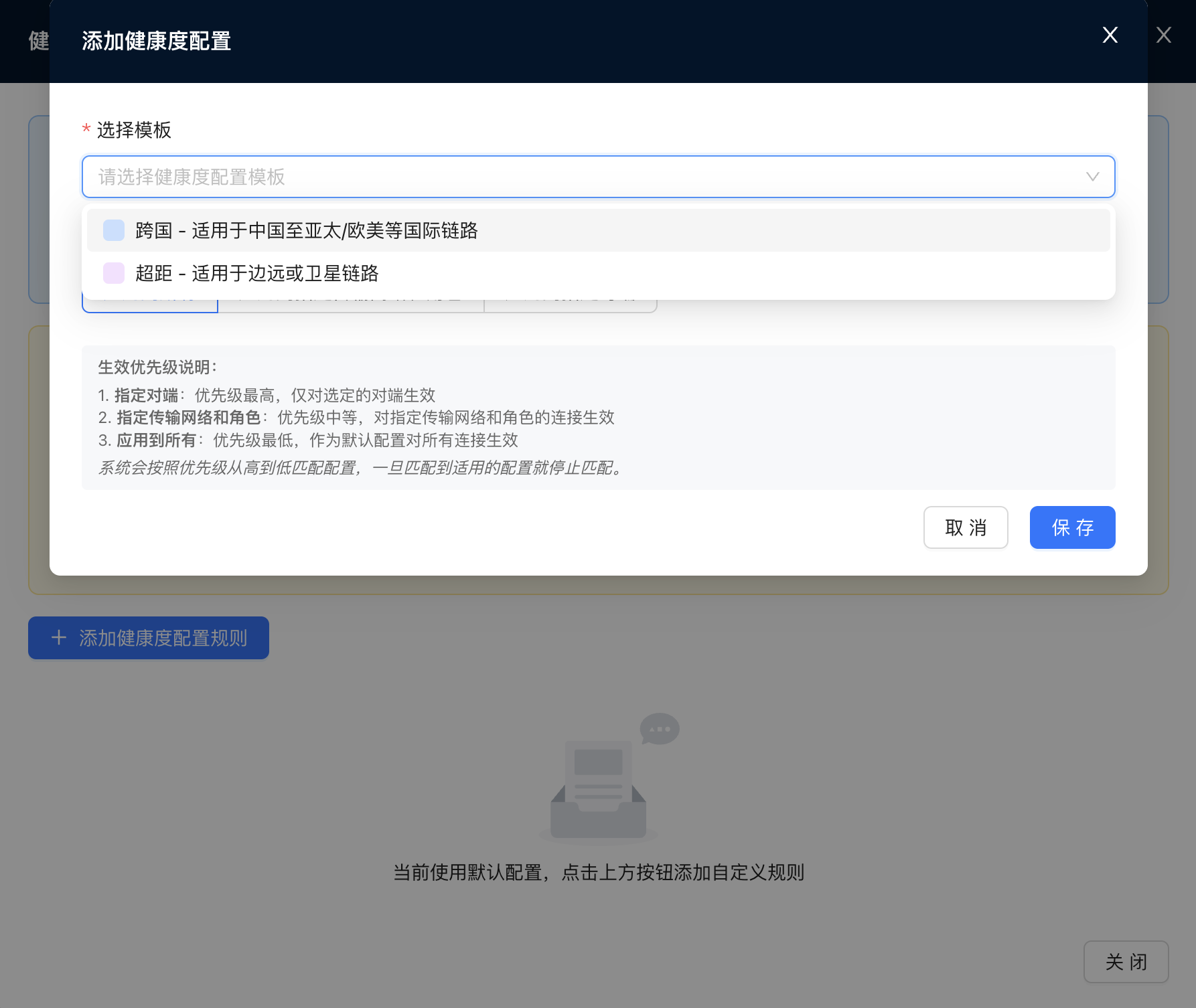

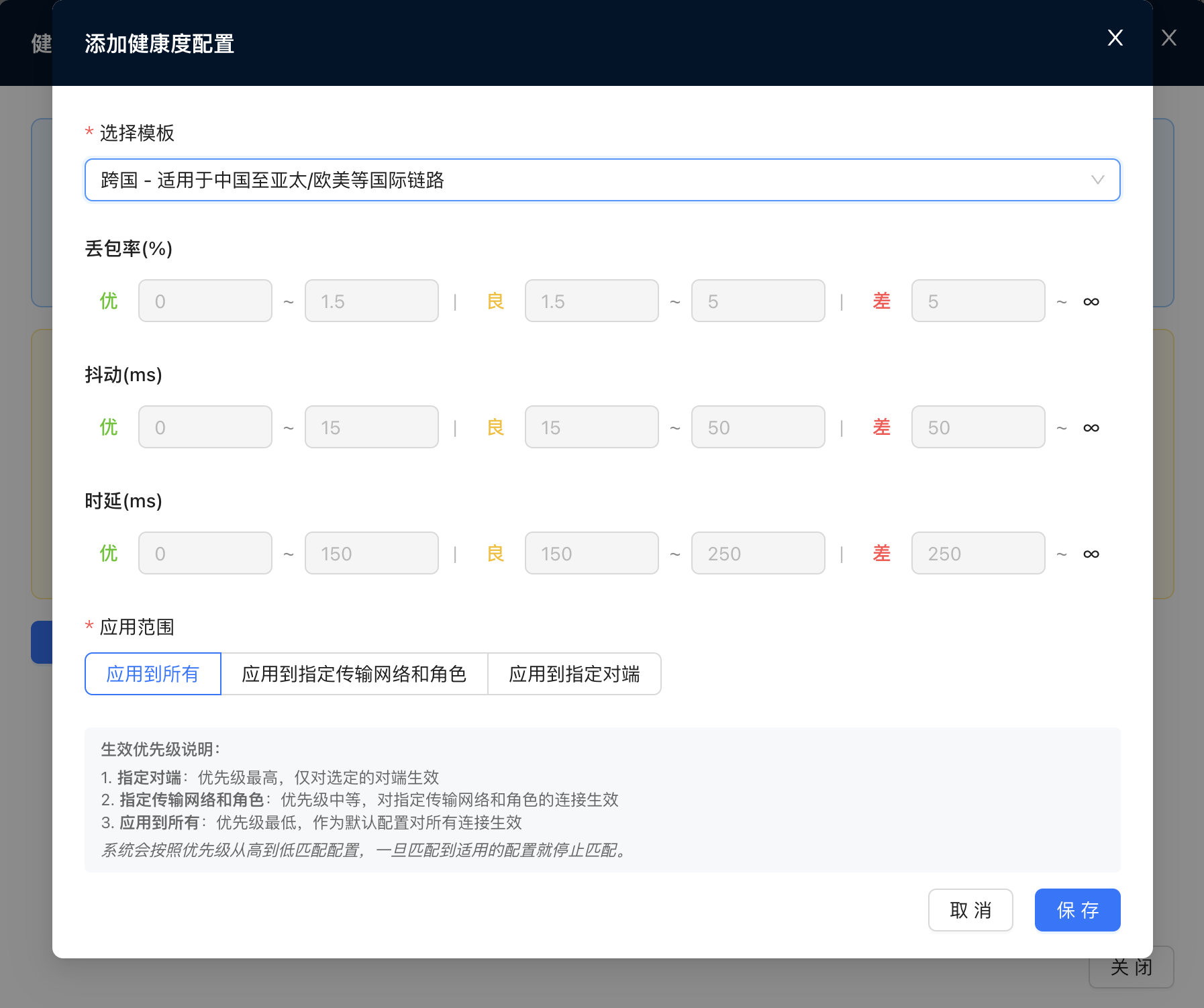

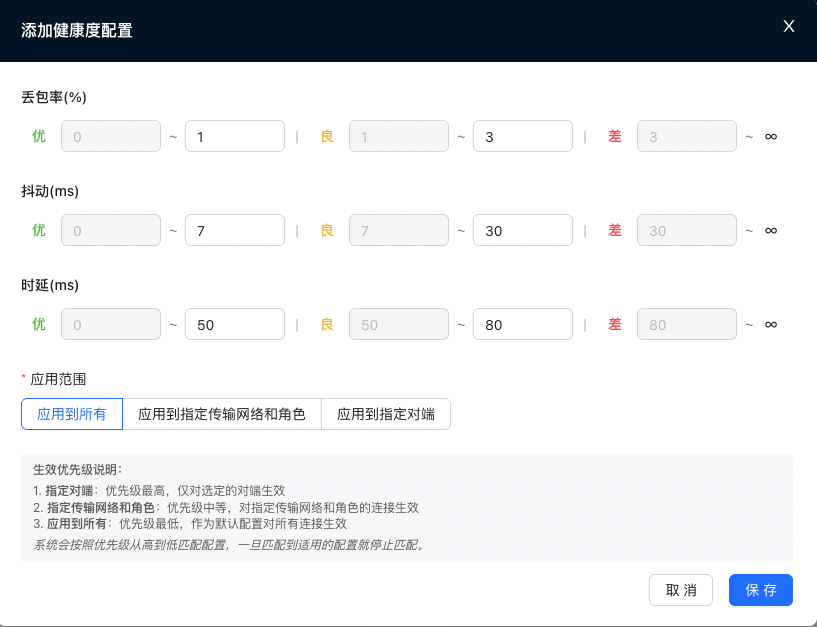

配置界面，如下图

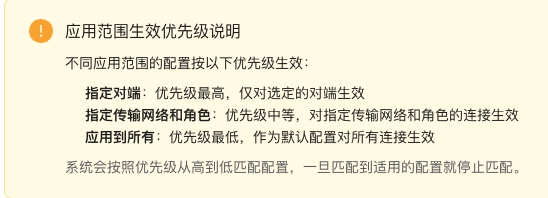

应用范围及生效优先级说明，如下图

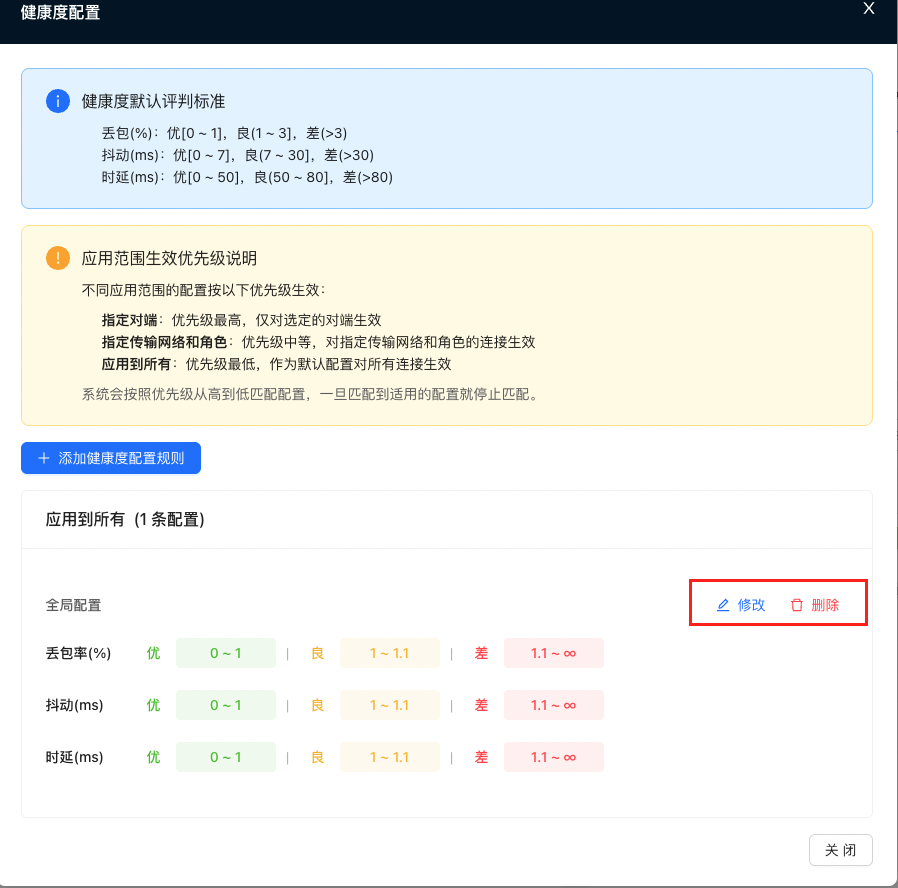

规则也能编辑、删除
流量
- 查看站点的流量统计详情，最多支持查询最近1周
应用
此处点击应用名称，可于『访问各目的IP的流量处』找到导出目的IP，以导出该应用访问的目的IP，如下所示。
只可导出不超过1周的记录
- 此处可导出该站点该应用访问的目的IP
- 若想查询该站点特定应用访问的目的IP，可从『站点』→『设备诊断』的应用IP查询处查看
源IP
目的IP
域名
业务分类
用户
传输网络
国家/地区
WAN
- 设备版本需6.4.0及以上
- 包括WAN口上的隧道流量和本地Internet流量
- HA主设备通过心跳线从备设备WAN建立的隧道，流量统计在备设备WAN；反之亦此
URL分类
- 设备需启用SWG并在安全服务策略中配置URL过滤，方能识别URL类别，否则URL类别均为“未知”

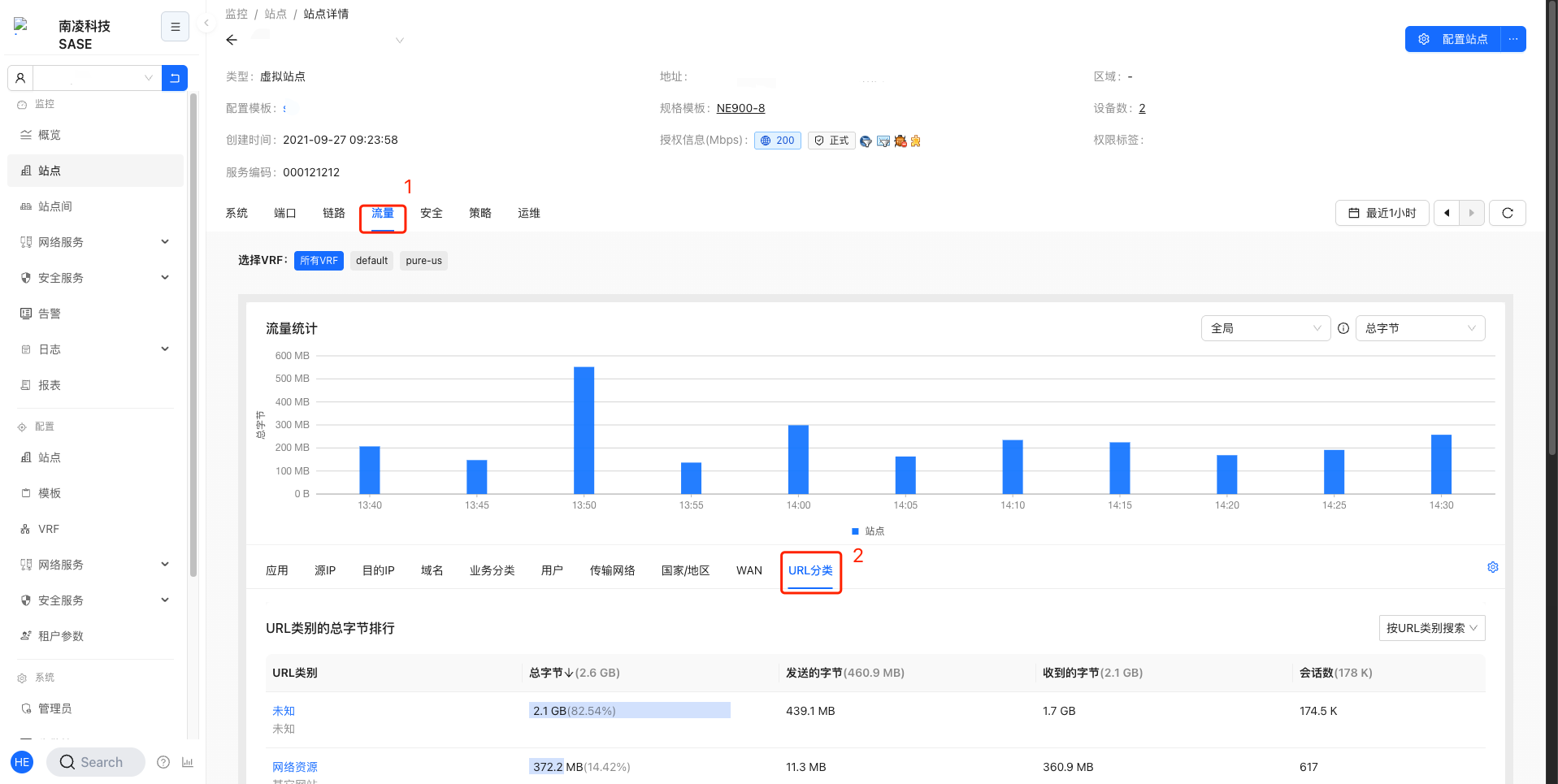

路径：站点详情-流量-URL分类，如下图

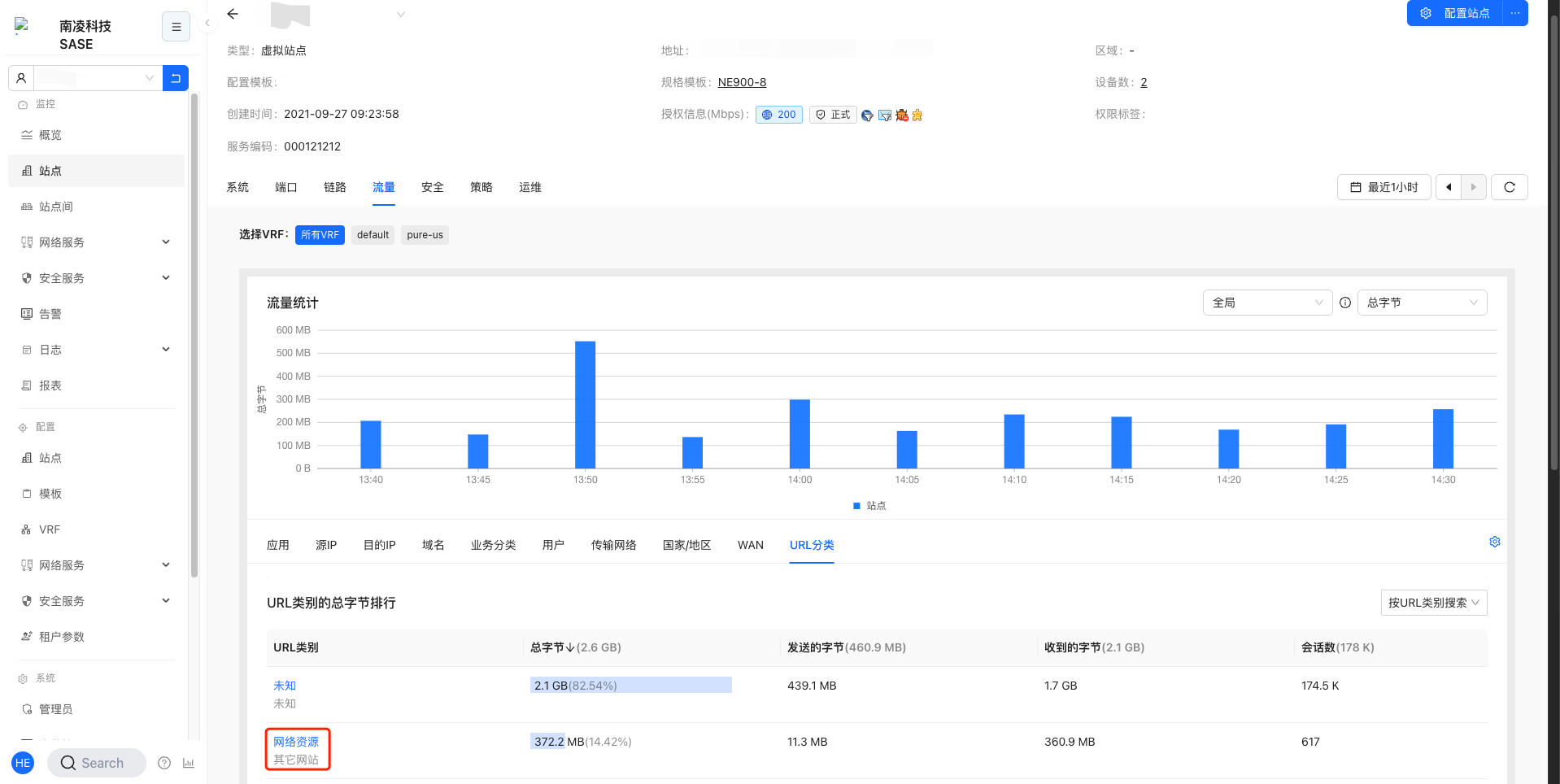

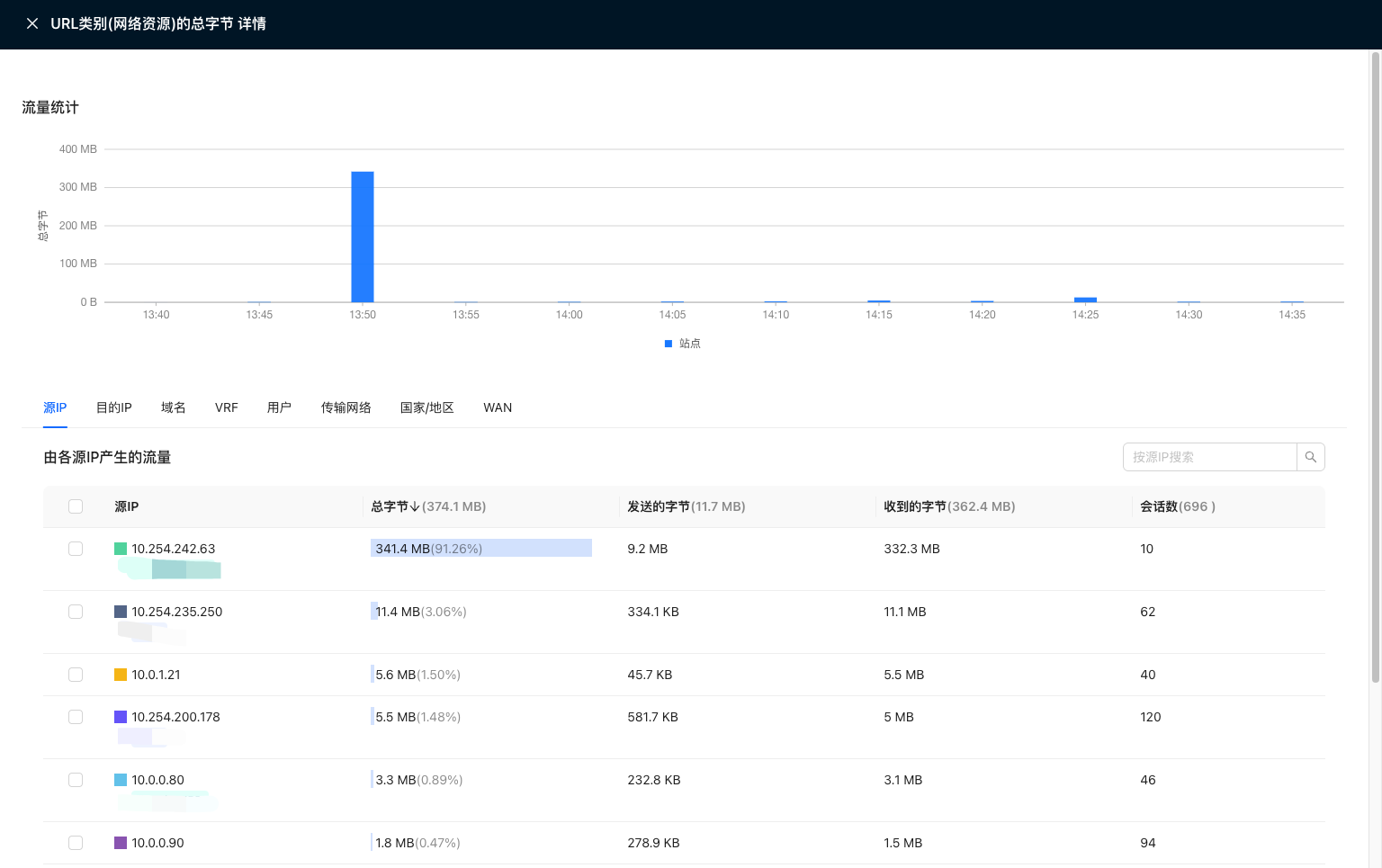

点击URL分类图标，可进入详情界面
安全
- 查看站点的安全统计详情，最多支持查询最近1周
源
可查看源IP访问的目的IP的地址
策略
安全策略命中数
- 设备版本需6.4.0及以上
- 作用：安全策略历史命中数的查询
筛选时间及VRF，可查看时间范围内，安全策略的命中数及最后命中时间
点击“详情”，可查看时间范围内各时间点的命中数
策略
- 查看站点的策略相关的监控统计
业务策略
业务策略丢包查询
- 设备6.4.0及以上版本支持
- 业务策略QoS限速的丢包查询

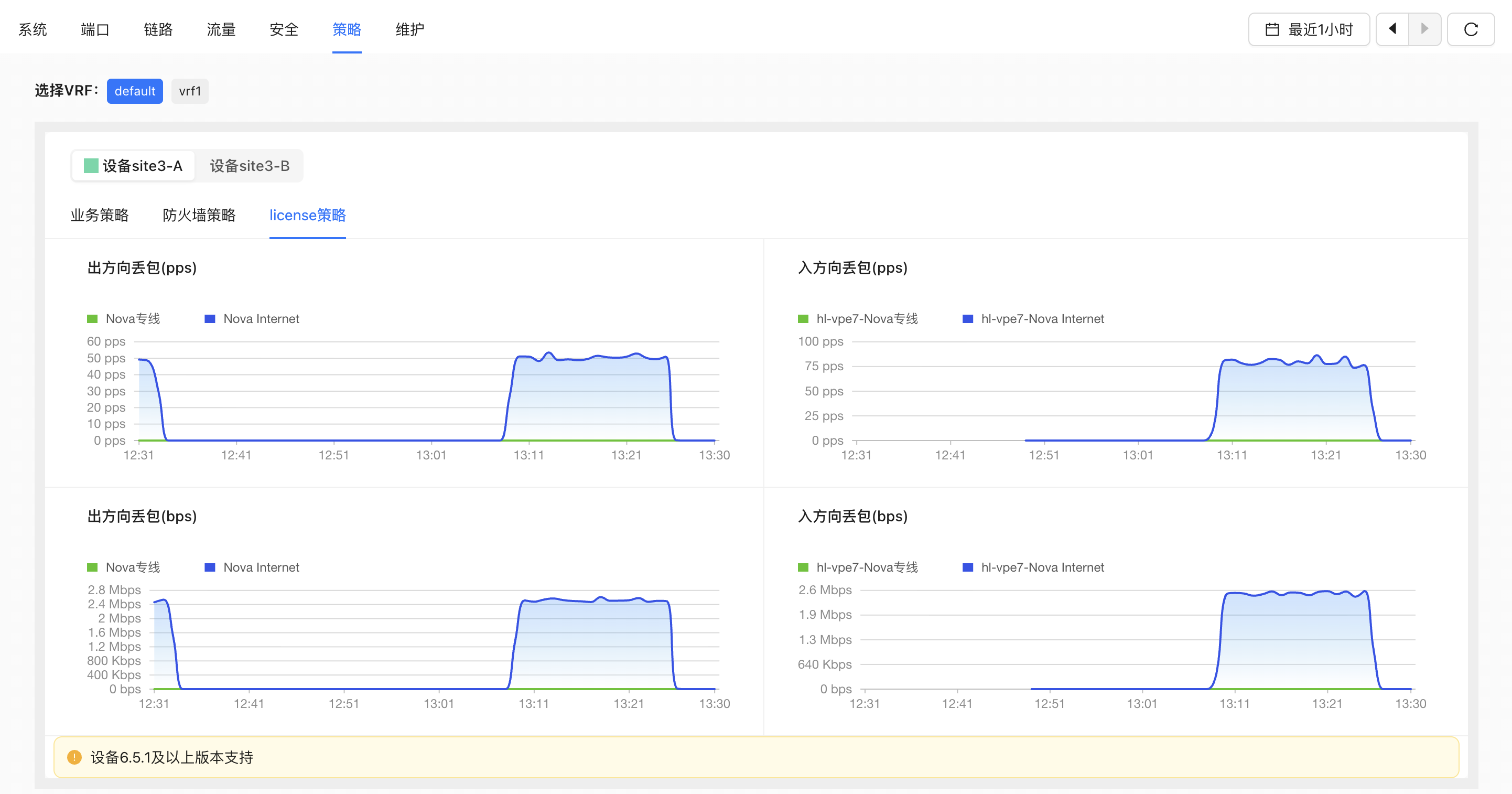

丢包统计
路径：站点-详情-策略-业务策略
- 时间范围内的丢包统计
- 参数说明
| 参数 | 说明 |
|---|---|
| 策略名称 | 业务策略的规则名称 |
| 限速类型 | QoS限速的限速类型 |
| 当前限速值(Mbps) | 当前配置的QoS限速值 |
| 丢包流量(B) | 指定时间范围内的丢包流量 |
| 丢包数 | 指定时间范围内的丢包个数 |
| 丢包速率(bps) | 当前五分钟内的丢包速率(bps) |
| 丢包速率(pps) | 当前五分钟内的丢包速率(pps) |
- 丢包详情
- 时间范围内，各时间点的丢包统计
点击“详情”按钮，进入详情界面
详情界面如下。将鼠标移到对应时间点，可以查看该时间的丢包统计
防火墙策略
ACL防火墙命中查询
- 设备6.4.4及以上版本支持
- ACL防火墙策略的命中查询

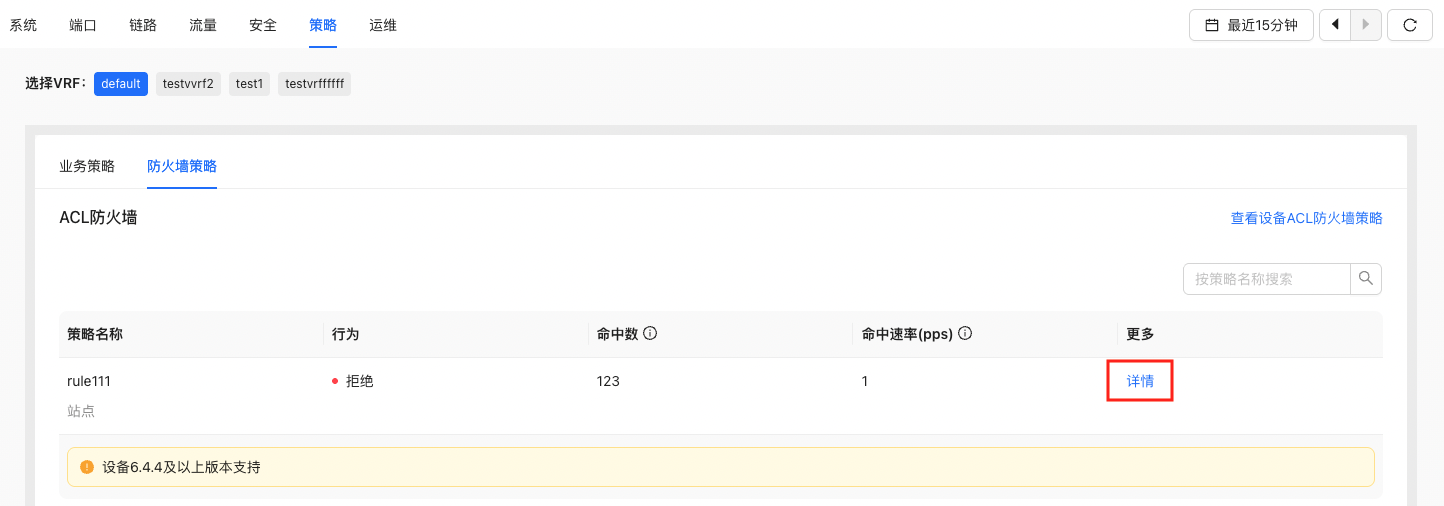

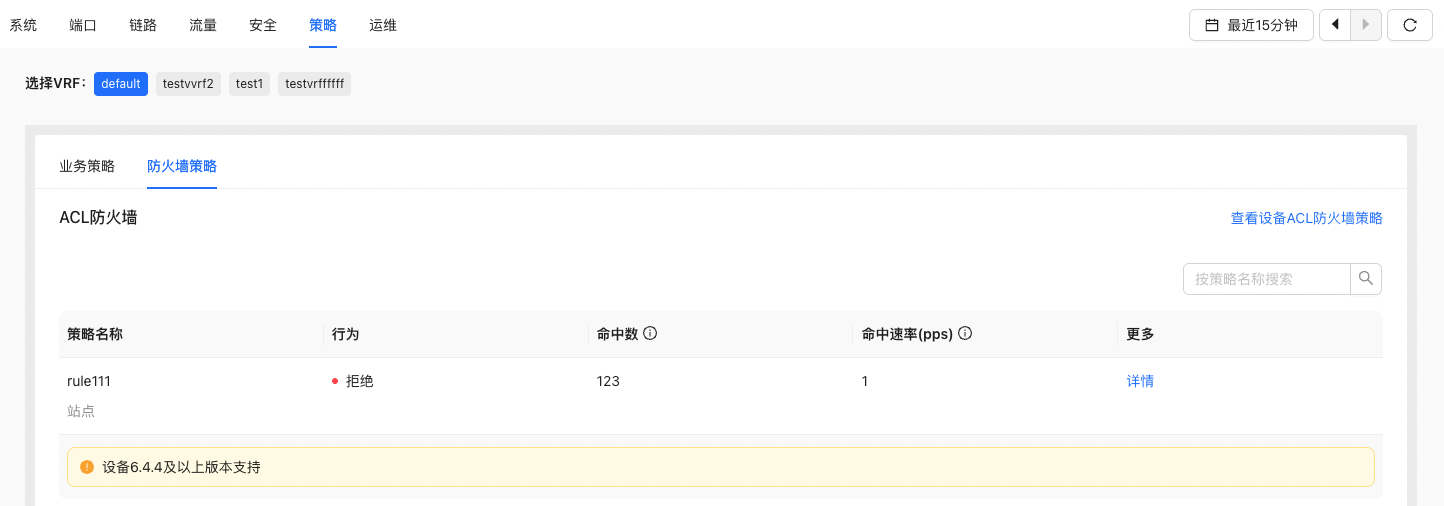

命中统计
路径：站点-详情-策略-防火墙策略
- 时间范围内的规则命中统计
- 参数说明
| 参数 | 说明 |
|---|---|
| 命中数 | 指定时间范围内的命中数 |
| 命中速率(pps) | 当前五分钟内的命中速率(pps) |
- 命中详情
- 时间范围内，各时间点的命中统计
点击“详情”按钮，进入详情界面

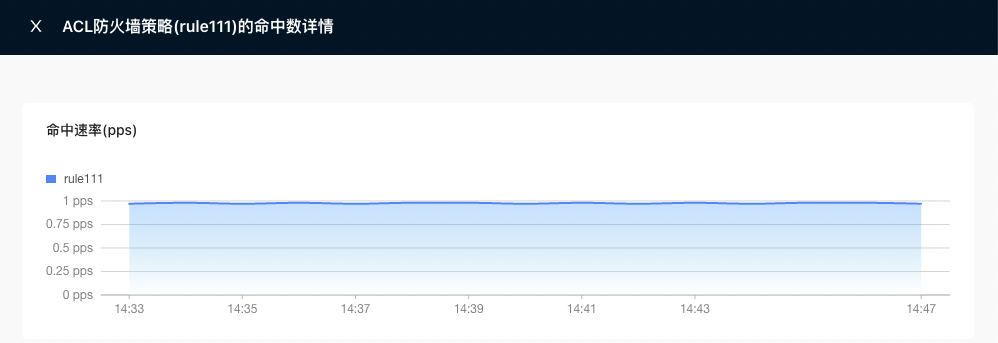

详情界面如下
运维
路径：监控-站点-详情-运维
包括站点的诊断工具和维护工具
诊断
路径：监控-站点-详情-运维-诊断
- 站点的诊断工具
- 工具大类包括：连通性、DNS、测速、路由、DHCP、ARP、流量、策略命中数、模拟器
连通性
- 包括：Ping、Traceroute、HTTP、MTR、NC、MTU探测

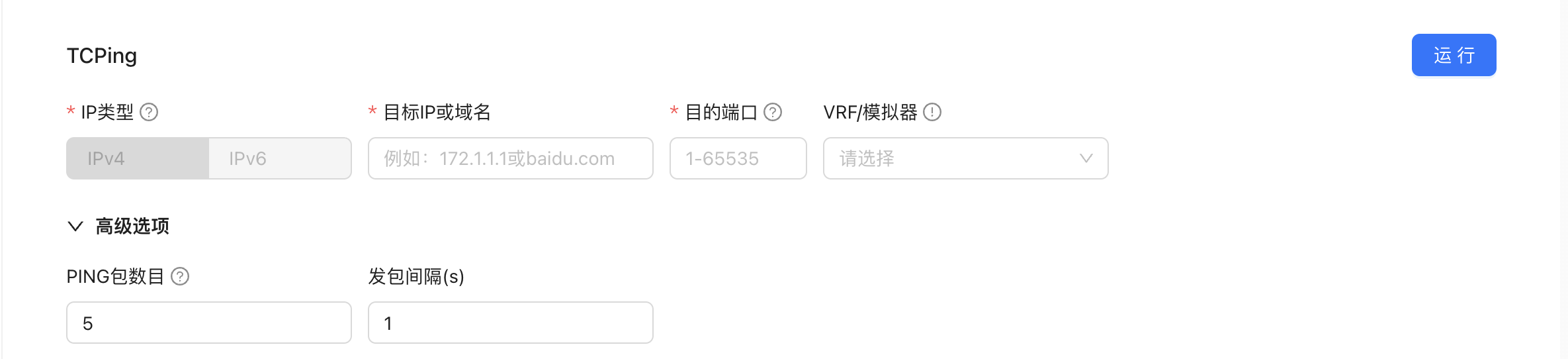

Ping
用来测试该设备网络连接的质量和速度
Traceroute
用于追踪数据包从该设备该到目标主机所经过的路径
HTTP
MTR
结合了Traceroute和Ping的功能
NC
发起TCP或UDP连接，测试端口连通性
MTU探测
探测WAN口的MTU
DNS
- 包括：Nslookup、查找DNS缓存、清除DNS缓存
Nslookup
查找DNS缓存
根据ip或域名进行查询ip与域名间的对应关系。
有流量命中域名地址组相关的策略后，方可查询到域名对应的ip信息
- 添加地址组配置域名
- 配置策略引用地址组
- 有流量命中策略
清除DNS缓存
应用加速切换出口时需要清理dns缓存
测速
- 包括：带宽测速、设备间带宽测速
带宽测速
可对站点VRF进行测速，同时也可对指定的WAN测速。
- 对指定的WAN测速需要对WAN进行DNS配置，否则无法找到自动测速服务器。
- 每次测速时只可对VRF或WAN测速。
设备间带宽测速
检测专线质量
- 在选择了本端环境后，对端设备才可选择
- 对端设备包括CPE设备与Nova网关
- 本端选择了WAN，对端也只可选择WAN进行测速，本端选择了VRF，对端也只可以选择VRF
路由
- 包括：路由表、路由明细、重置BGP邻居连接
路由表
路由明细
查找某个ip的明细路由。
- 源地址可选，入接口可选，如果选择入接口必须填写源地址
- 只指定源地址时，源地址应为设备上的IP地址
- 既指定源地址又指定入接口时，源地址为可达入接口的外部IP地址
重置BGP邻居连接
当本端从BGP邻居接收的路由数量超过其可接收的最大路由数时，本端会拒绝邻居的连接请求。在这种情况下，需要重置BGP邻居连接以触发重新协商，以便重新建立连接。
- 默认情况下，会立即终止与BGP邻居的连接(硬重置)，将导致与BGP邻居之间的连接立即中断，并重新启动BGP协商过程。
- 勾选软重置后，会重新触发和配置进出方向的路由更新，不会中断连接。
- 当本端从BGP邻居接收的路由数量超过其可接收的最大路由数时，必须硬重置才能重新建立连接。
DHCP
- 包括：DHCP主机、DHCP重置
DHCP主机
- 查看LAN侧DHCP分配的主机信息
DHCP重置
- 重置LAN侧的DHCP绑定关系
ARP
- 查看ARP表
流量
- 包括：活跃流、TOP Flows、抓包、应用IP查询
活跃流
查看设备上持续时间较长且稳定的流量。
- 源/目的地址可选，协议默认ANY
- 可指定VRF
- 可显示回程流量
TOP Flows
- 查看top流数所属的ip
抓包
应用IP查询
可查询该站点在预设应用中预设的应用访问的目的IP记录，且查询时间不超过一个月。
策略命中数
安全服务命中数
路径：站点详情-运维-诊断-策略命中数-安全服务命中数
- 设备版本需6.4.0及以上
- 作用：安全服务的累计命中数的查询/清除
- 安全服务包括：安全策略、地址黑名单、地址白名单、域名黑名单、域名白名单、批量黑IP封堵
1.安全服务命中数的查询
安全服务命中数区域，选择“安全服务”及“VRF”，然后点击“运行”
2.指定安全服务命中数的清除
查询结果中，指定条目处，点击“清除”按钮
该条目的命中数就被清零
3.全部安全服务命中数的清除
点击“清除全部命中数”
所有条目的命中数就被清零

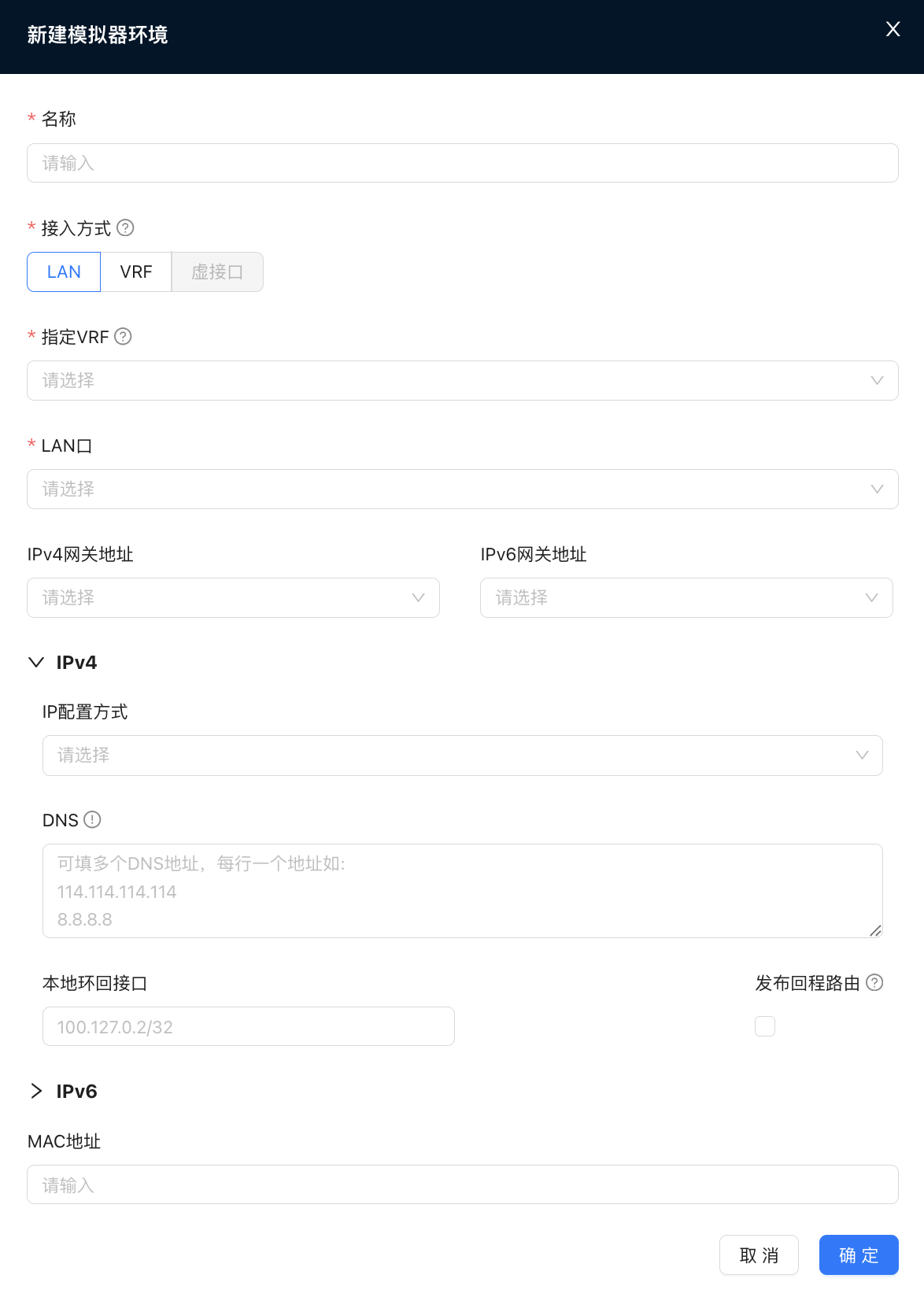

模拟器
设备可创建模拟器（Simulator）来模拟主机行为，用于执行运维命令、验证业务策略、QoS 及安全策略等场景。 通过模拟器，可以在无需真实终端设备的情况下，对网络策略进行快速验证与测试。
模拟器模式
当前模拟器支持三种接入方式：
LAN 模式
- 与原普通模式类似，模拟器虚拟接口（veth）挂载于指定 LAN 口下。
- 支持 DHCP / 静态 IP 配置。
- 支持 IPv4 / IPv6 地址、网关、MAC 地址、DNS、Loopback 地址配置。
- 适用于需模拟局域网终端的业务验证场景。
VRF 模式
- 与原单臂（One-arm）模式类似，模拟器 veth 直接接入 VRF 中，不经过 LAN 口。
- 仅支持 Loopback 地址 与 DNS 配置。
- 支持 IPv4 / IPv6 DNS、Loopback 地址配置。
- 适用于 VRF 隔离环境下的策略验证。
虚接口 模式
- 与透明模式关联，模拟器 veth 挂载于二层 Bridge 上。
- 必须引用站点配置的虚线路
- 支持 DHCP / 静态 IP 配置。
- 支持 网关、IP、MAC 地址、DNS、Loopback 地址 配置。
- 暂不支持 IPv6。
- 适用于透明转发场景下的业务连通性模拟。
其他说明
- Loopback 地址默认自动添加回程路由，用户可自行选择是否发布。
- 若不填写 DNS 地址，运行依赖模拟器的运维命令时，需使用目标 IP 地址，不可使用域名。
- 设备软件版本需 ≥ 6.2.0。

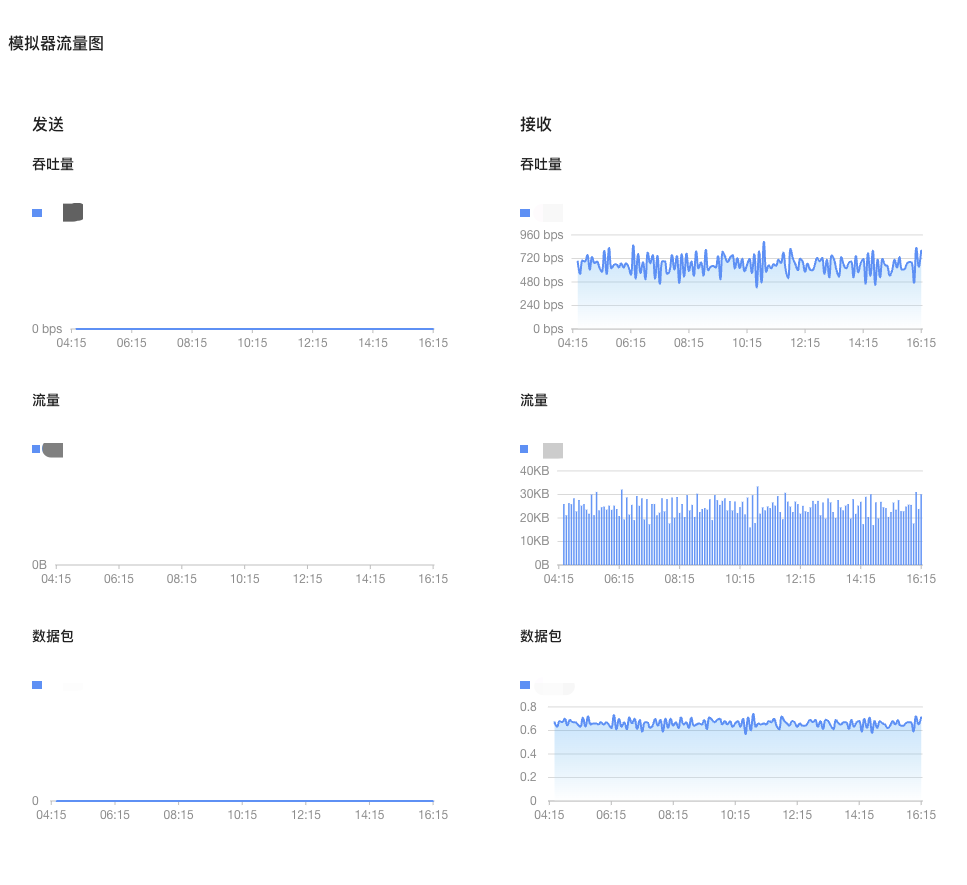

- 可查看模拟器的 吞吐量 / 流量 / 包速率 等运行统计信息。
端口

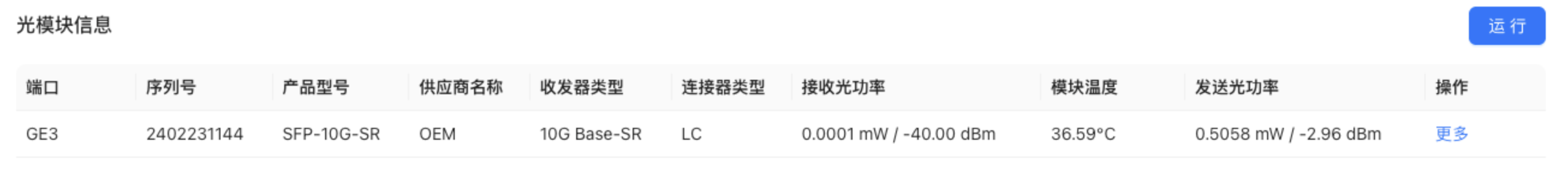

光模块信息
当设备有插入光模块时，可在该页面查询光模块的插入端口、序列号、产品型号、供应商、接收光功率、发送光功率等信息
维护
路径：监控-站点-详情-运维-维护
- 站点的维护工具

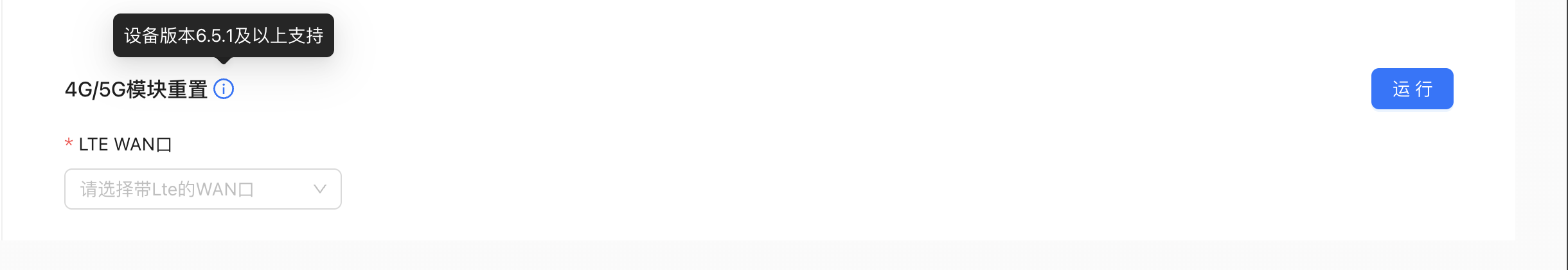

- 包括：设备重启、获取密码、设备升级、远程登录、维护模式、禁用NUMA
禁用NUMA
禁用NUMA需以下条件：
- 设备型号为NE900
- 多NUMA节点状态
- 需要打开安全防护能力
站点拓扑
『租户』→『监控』→『站点』→『拓扑』
拓扑查看
拓扑过滤
链路诊断
『租户』→『监控』→『站点』→『查看站点详情』→ 查看链路流量详情 →【流量详情】
QOS流量统计
- 端口QOS流量
- 链路QOS流量
显示指定时间的burst带宽
显示趋势数据统计值：在趋势图前以表格形式列出每一类的最大值、平均值、当前值。
数据的时间间隔（选择时间间隔过小可能会导致页面性能下降）：
- 通常，返回数据的时间间隔会根据您选择的查询时间范围自动调整。也可以在此选项中手动指定数据时间间隔，以查看更加详细或粗略的数据。
- 查询时间范围在7天以内，可选1分钟数据时间间隔；
- 查询时间范围在31天以内，可选1分钟、5分钟、1小时数据时间间隔；
- 查询时间范围超过31天，不可指定数据时间间隔。
数据的聚合方式：
- 通常，在每个时间间隔内，数据会被聚合为平均值。
- 也可以在此选项中手动指定数据的聚合方式，支持平均值、最大值、最小值或最新值。
选中图表统计值
- 默认流量图
- 1分钟平均值流量图
- 5分钟平均值流量图
- 1小时平均值流量图
