云环境 HA 部署

云环境 HA 部署​

一、百度云​

1. 创建私有网络​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网 lixiang-wan


4. 创建弹性网卡​

分别为两台服务器添加 lan 口和 ha 口的弹性网卡，并绑定到服务器


5. 添加高可用虚拟 IP​

  • 创建高可用虚拟IP，指定的网络lixiang-vpc， 子网选择lixiang-lan，指定VIP地址或自动分配


  • 绑定高可用VIP到两台vCPE设备的lan网卡（该ip用作ha lan口ip）


  • 在sdwan控制器中配置VIP为lan1口IP


6. 路由表配置​

  • 添加路由使cpe ha口ip地址能通（控制器配置cpe ha后，登录主备设备查看ha口ip地址）




  • 添加路由使得lan子网流量通过vip进行转发


二、阿里云​

1. 创建专有网络​


2. 创建交换机​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网ha-wan


4. 创建弹性网卡​

  • 分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器
  • 为设备ha口网卡添加辅助ip（主备设备ha口辅助ip需连续）


5. 控制器配置 CPE ha 口 IP​

配置->站点->全局配置，配置ha网卡辅助ip地址为HA口ip地址



6. 添加高可用虚拟 IP​

  • 添加高可用性虚拟ip，专有网络选择devop_sase_test1，交换机选择ha-lan，指定vip或自动分配
  • 创建成功后绑定两台实例



  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由并将该路由表关联lan子网，使得lan子网流量通过vip进行转发 aliyun_7_1_route.png


三、腾讯云​

1. 创建私有网络​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网HA-wan


4. 创建弹性网卡​

分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器 tengxun_4_1_eci.png

提示

若设备ha口网卡主ip地址连续，可不用添加辅助ip，控制器配置ha口ip地址时指定ha口网卡主ip即可。

为设备ha口网卡添加辅助ip（主备设备ha口辅助ip需连续）



5. 控制器配置 CPE ha 口 IP​

配置->站点->全局配置，配置ha网卡辅助ip地址为HA口ip地址



6. 申请高可用虚拟 IP​

  • 添加高可用性虚拟ip，私有网络选择Default-VPC，子网选择Ha-lan，指定vip或自动分配 腾讯云高可用虚拟ip无需绑定设备网卡


  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由并将该路由表关联lan子网，使得lan子网流量通过vip进行转发



四、华为云​

1. 创建虚拟私有云​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网HA-wan


4. 创建弹性网卡​

  • 分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器 华为云不支持为网卡添加辅助ip，创建ha口网卡时需要手动配置连续的ip地址


5. 控制器配置 CPE ha 口 IP​

配置->站点->全局配置，配置ha网卡ip地址为HA口ip地址



6. 添加高可用虚拟 IP​

  • 选择子网HA-lan，申请高可用性虚拟ip，指定vip或自动分配


  • 创建成功后点击绑定实例，绑定两台云服务器的lan网卡


  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由使得lan子网流量通过vip进行转发


五、火山引擎​

1. 创建 NE900 镜像和实例​

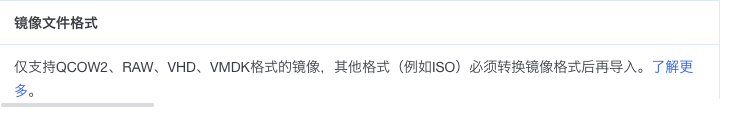

火山引擎支持通过上传 qcow2 本地镜像的方式创建 VM。

镜像信息
  • 镜像文件：NovaDev-NE900-6.5.0-LTS.qcow2
  • 通过 rvim default.json 编辑脚本并填写正确的 WAN 信息。
  • 激活命令：device_reset -c default.json

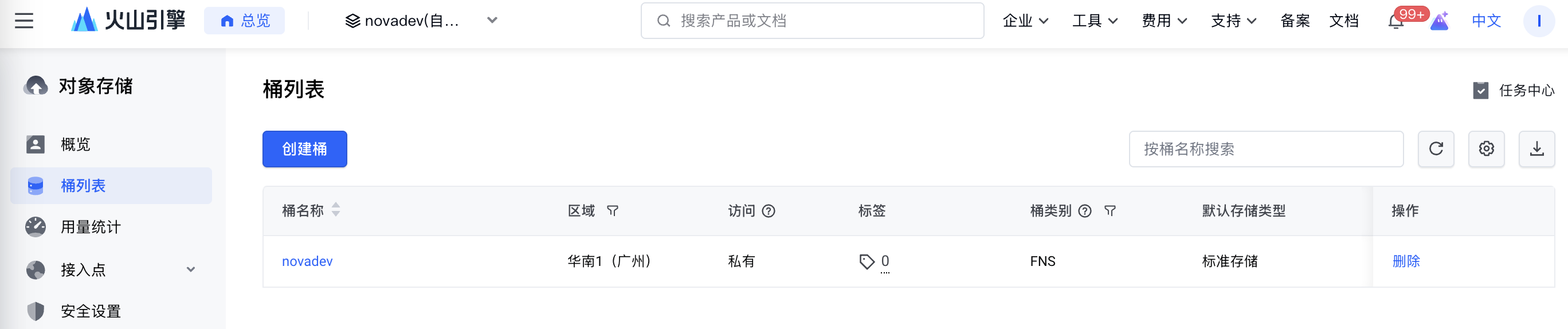

在火山引擎创建桶：选择对象存储 -> 桶列表 -> 创建桶。

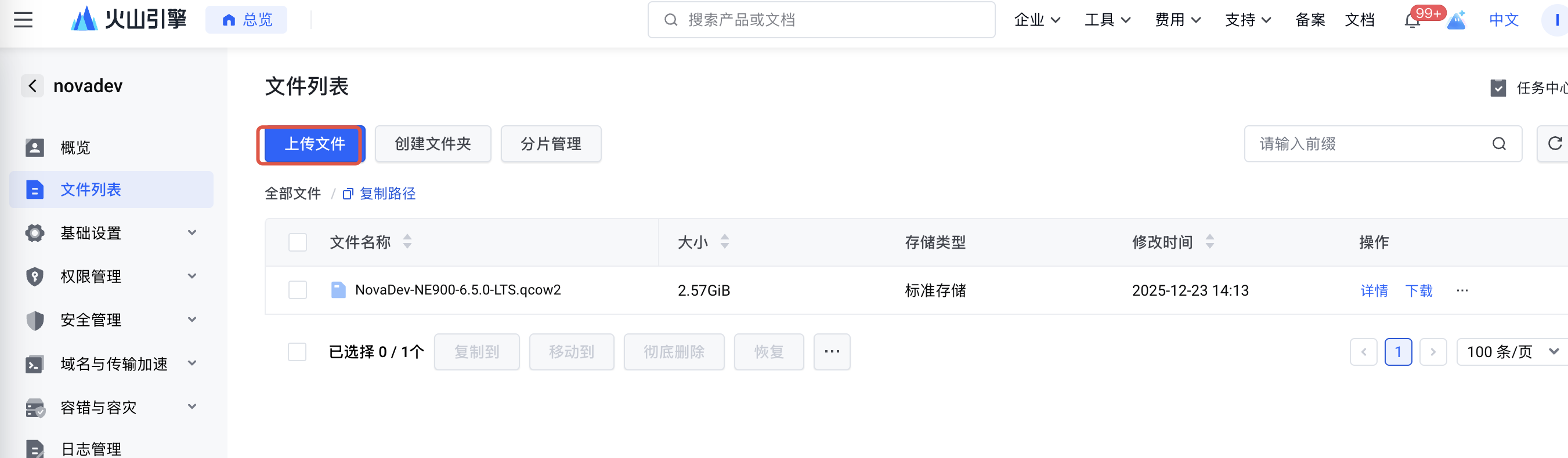

选择刚创建的桶，进入上传文件入口。

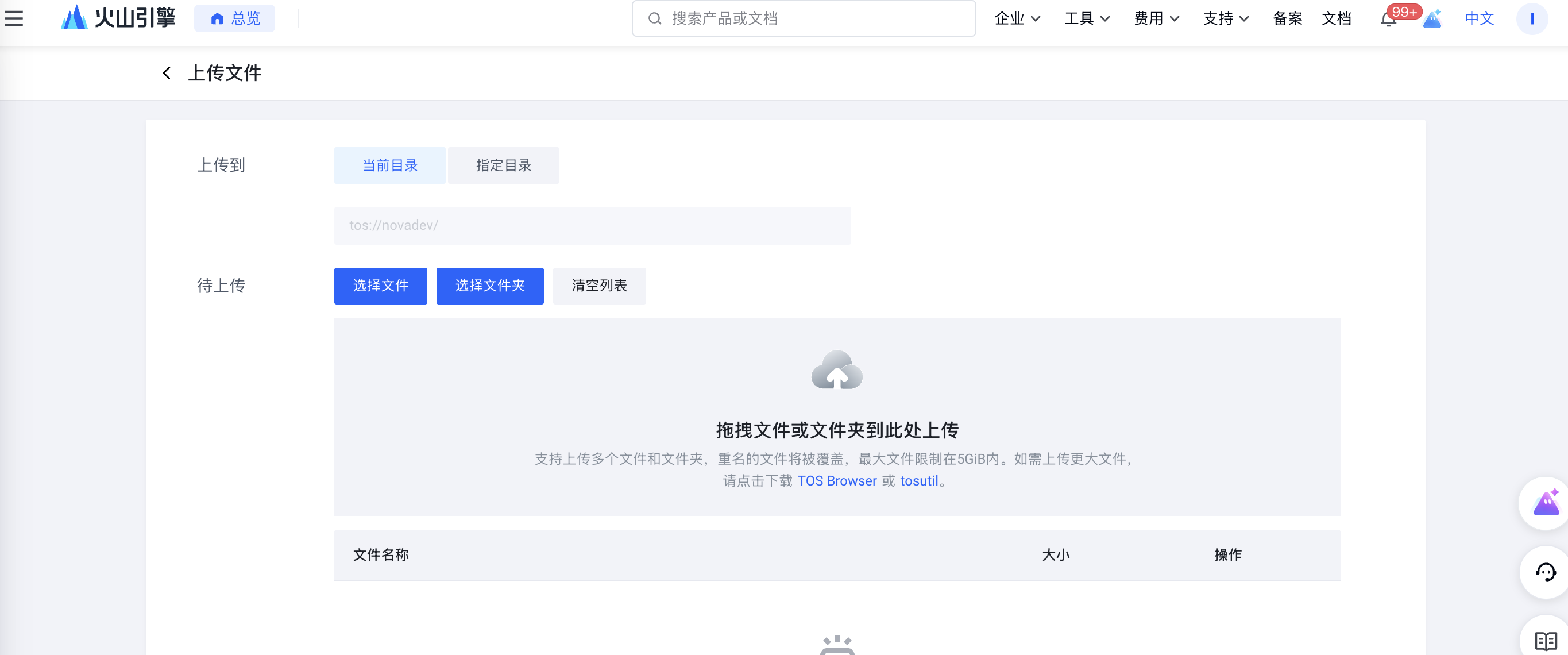

点击上传文件。

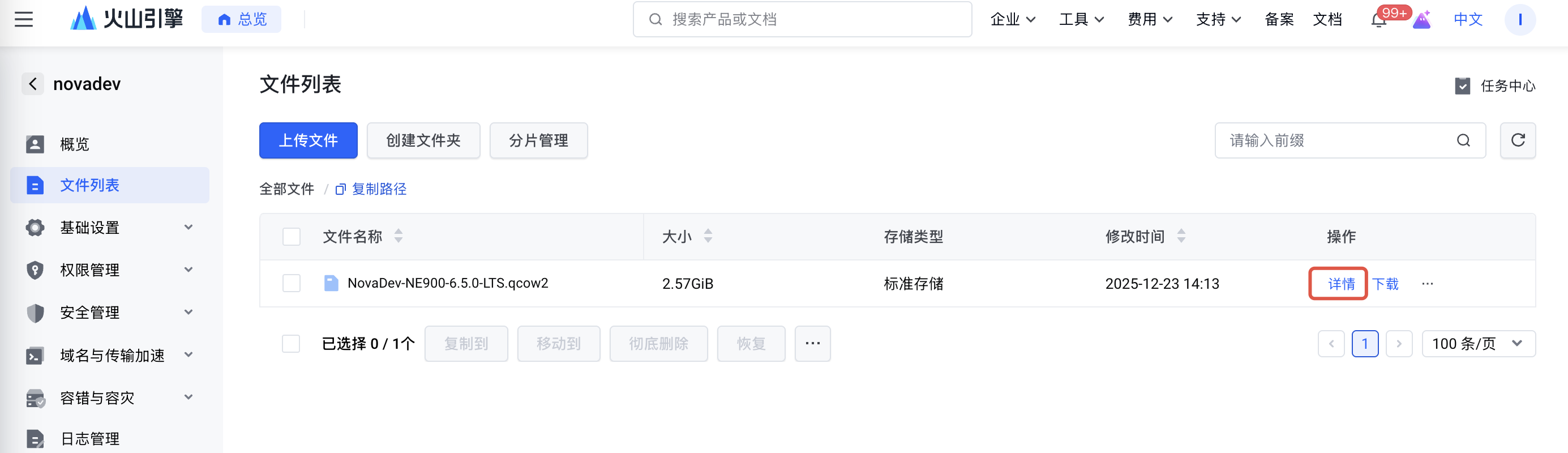

将网盘内的 qcow2 镜像下载到本地，然后上传到桶中。目录可以使用默认目录，也可以指定目录。上传完成后点击详情，获取镜像文件地址。

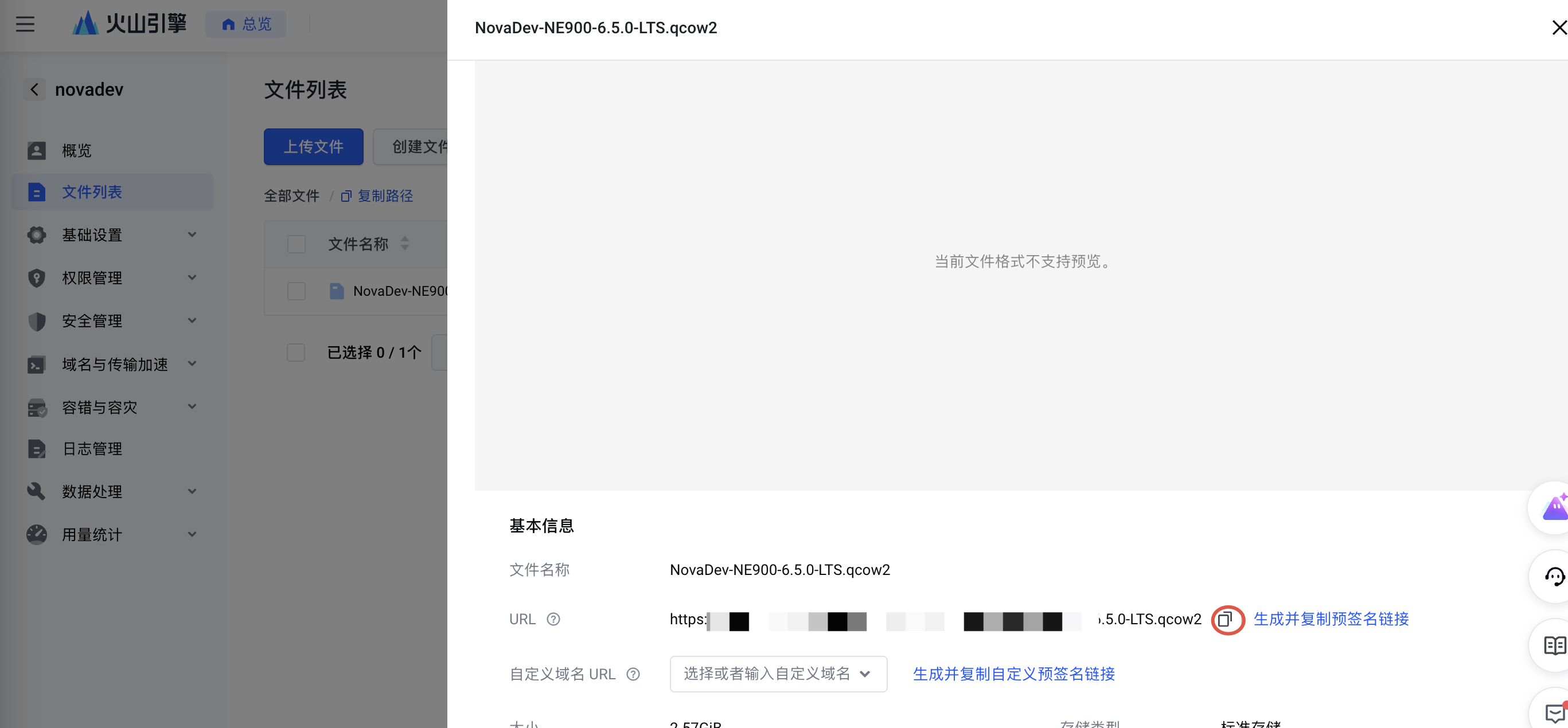

复制文件链接。

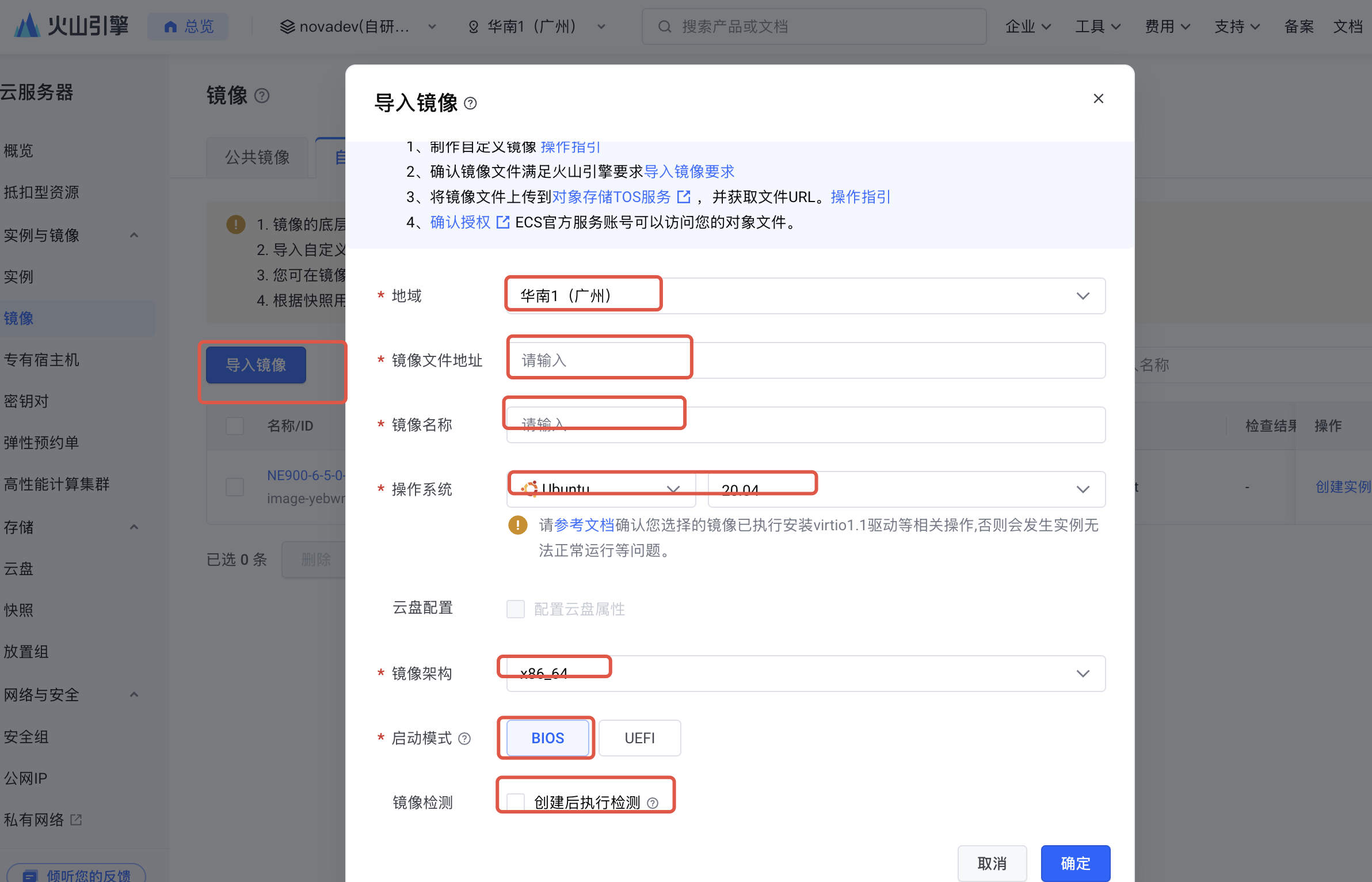

在云服务器页面选择镜像 -> 导入镜像，填写以下配置后点击确认：

  • 地区：根据实际情况选择
  • 镜像文件地址：粘贴上一步复制的文件链接
  • 镜像名称：自定义名称
  • 操作系统：Linux Other
  • 镜像架构：x86
  • 云盘配置：不勾选
  • 启动模式：BIOS
  • 镜像检测：不勾选

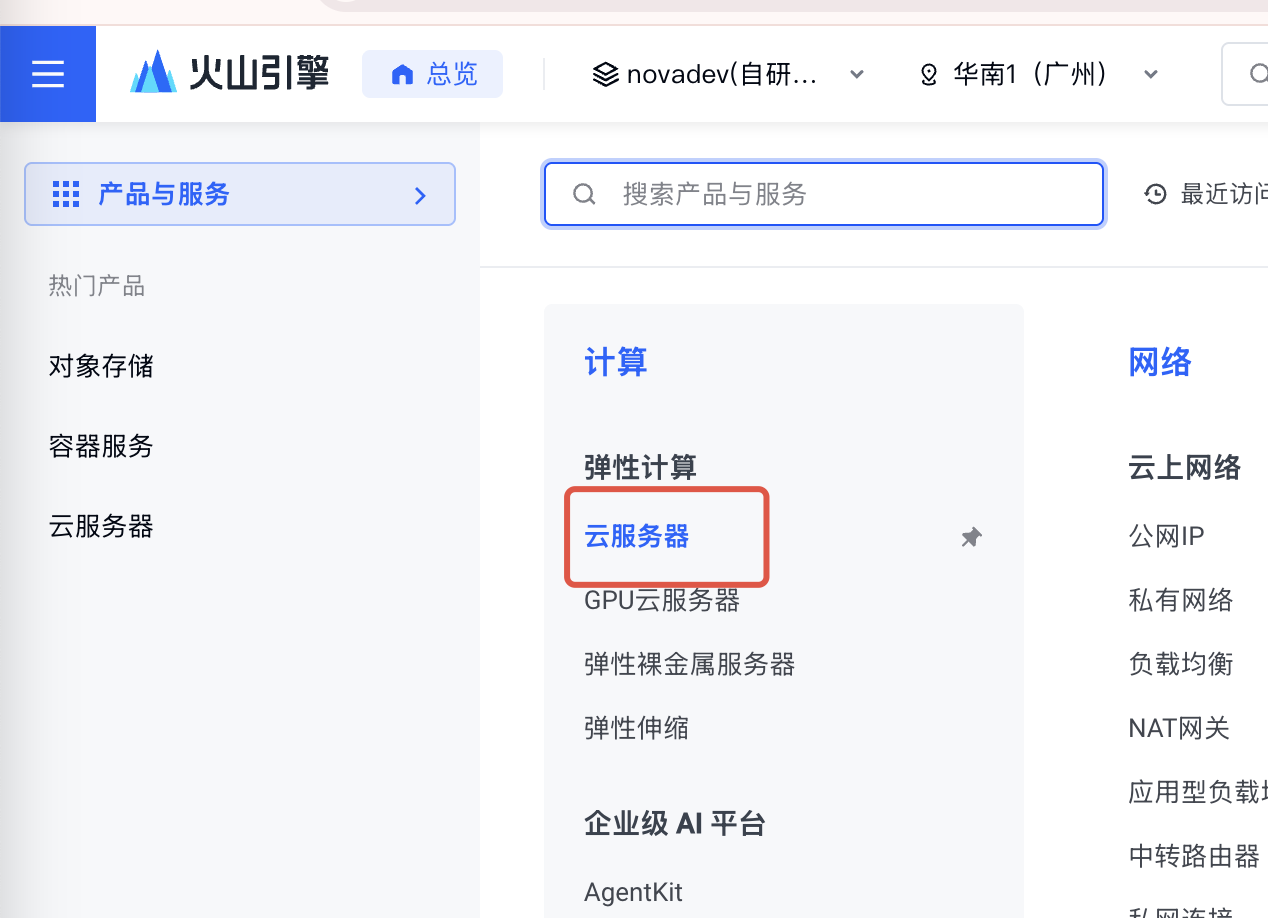

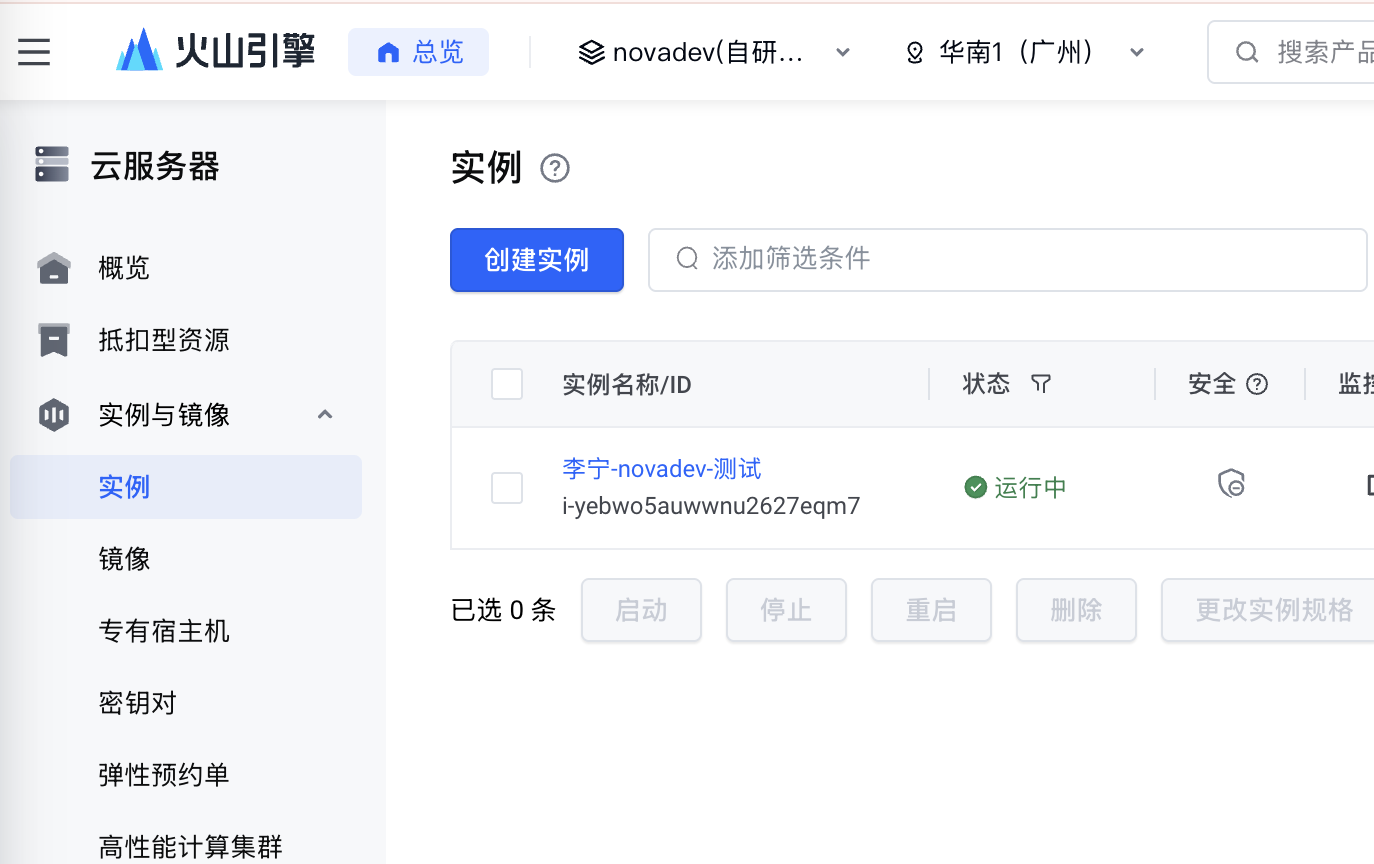

创建实例：进入弹性计算 -> 云服务器。


在实例与镜像页面点击创建实例。

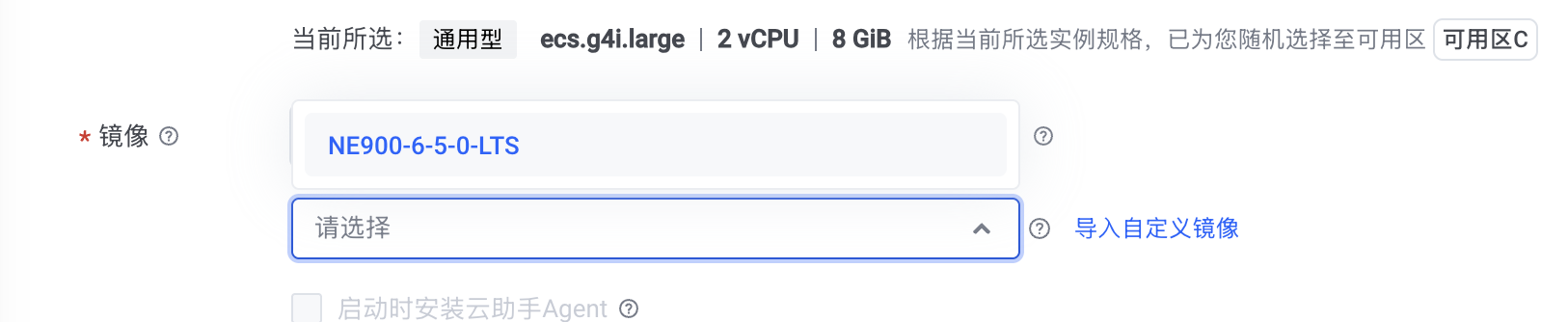

选择刚导入的自定义镜像创建 NE900。


注意

制作的 qcow2 镜像默认需要通过 VNC 进入 console。

编辑 default.json 时使用 rvim default.json，命令需要输入完整，不要使用 Tab 补全。

注意火山云上的网卡名称。镜像内默认网卡名是 ens160，火山云通常可能是 enp3s1 之类的名称，需要按实际网卡名修改 default.json。

2. 创建 VPC 和子网​

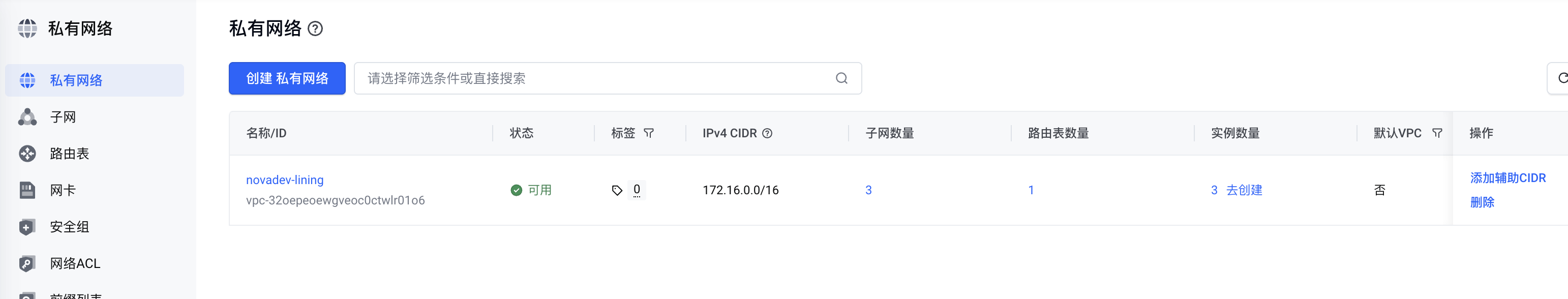

创建专用 VPC。

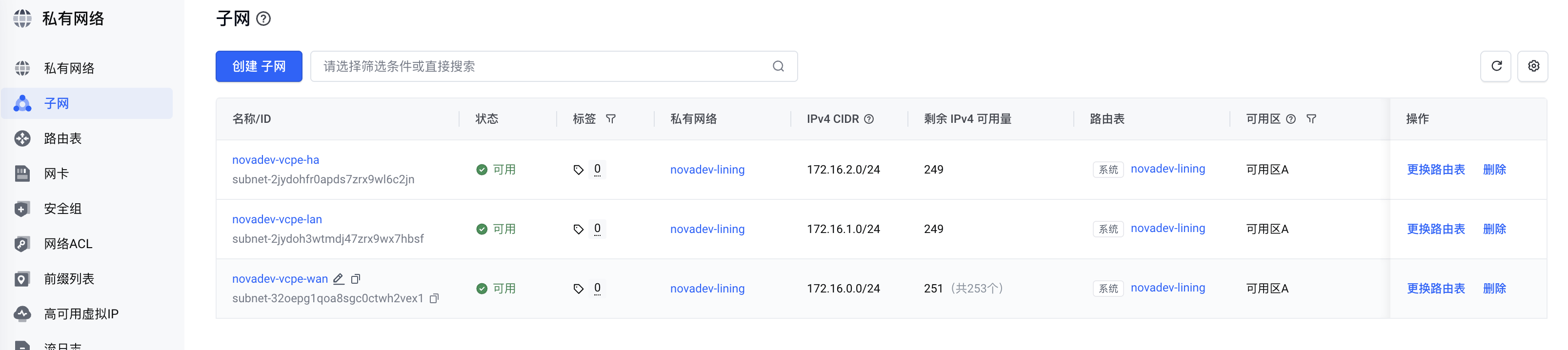

创建 NE900 的 WAN、LAN、HA 使用的子网。


3. 创建 NE900 实例并挂载网卡​

主网卡使用 WAN 子网，分别挂载 LAN、HA 网卡，建议 IP 连续。

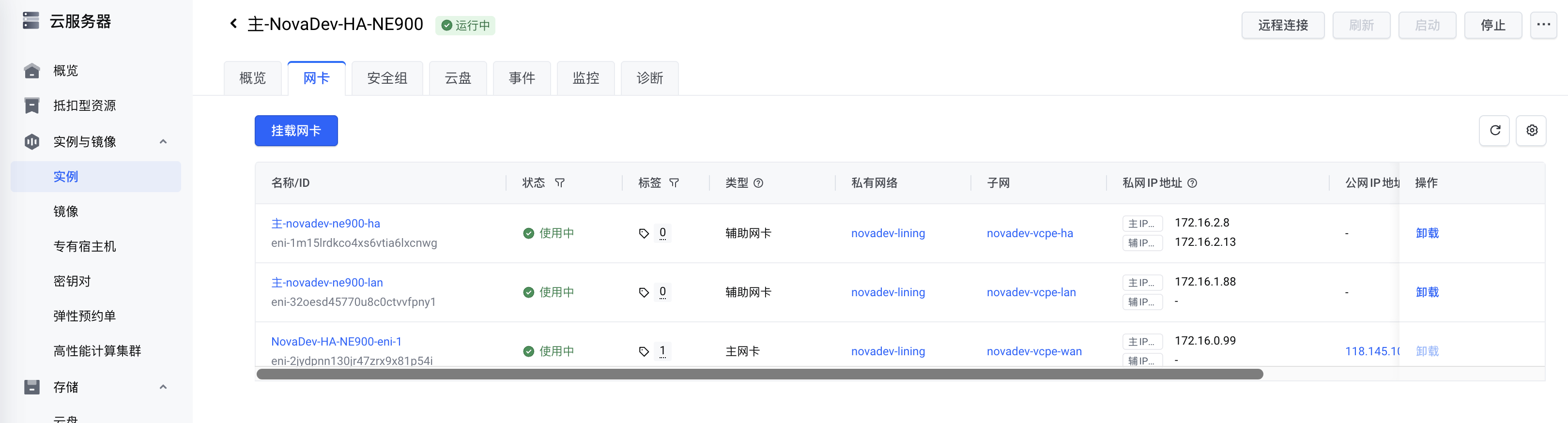

主设备：

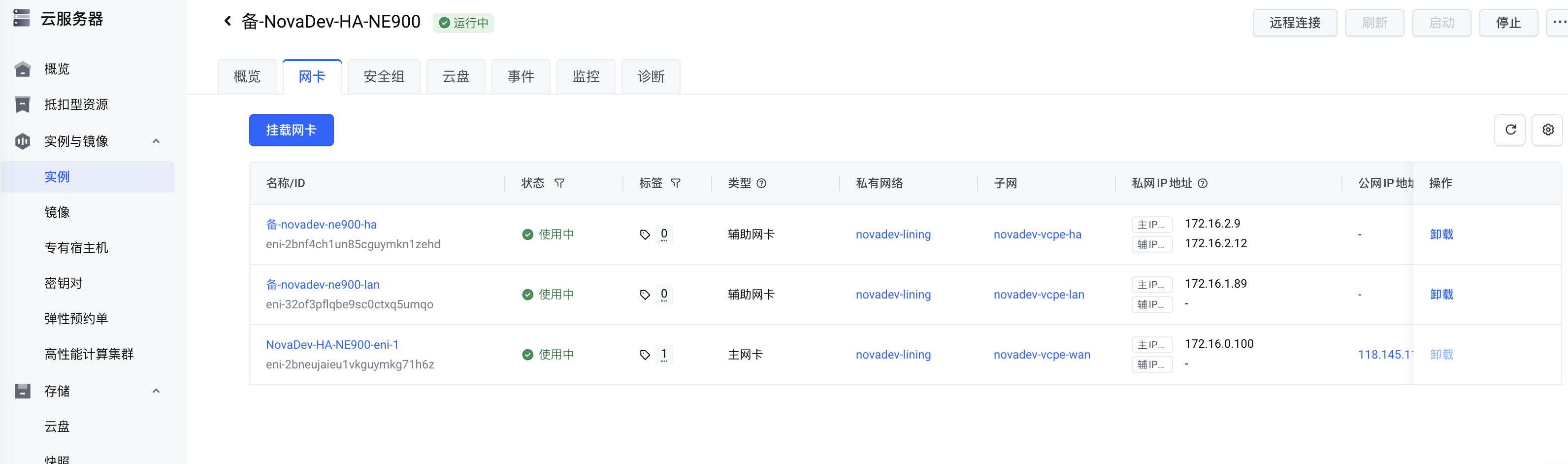

备设备：


4. 配置 HA 口 IP​

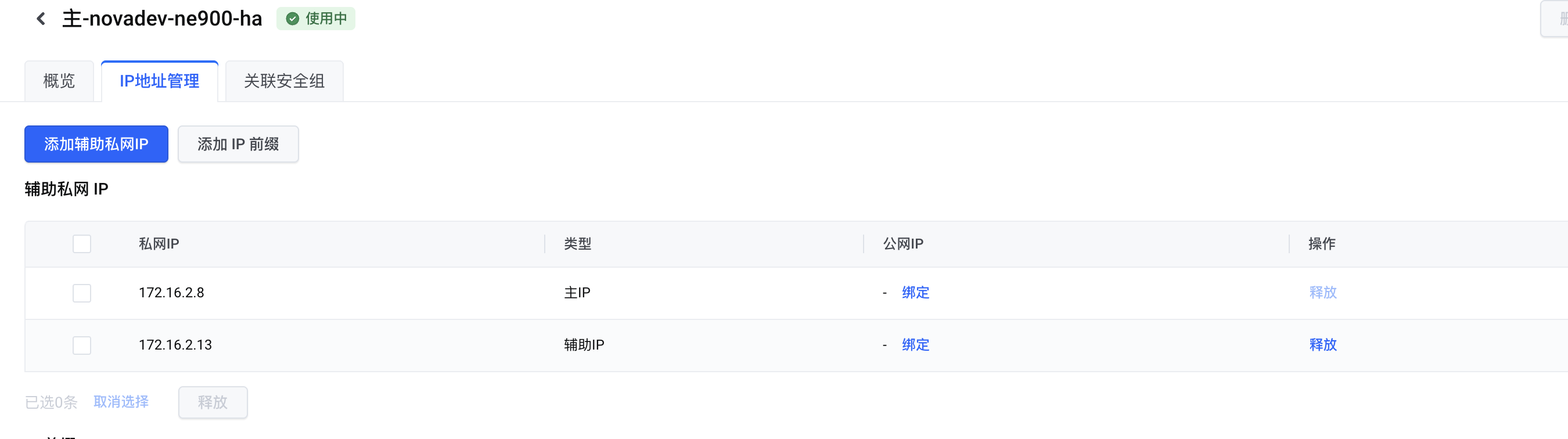

HA 网卡分别创建辅助 IP，建议连续。

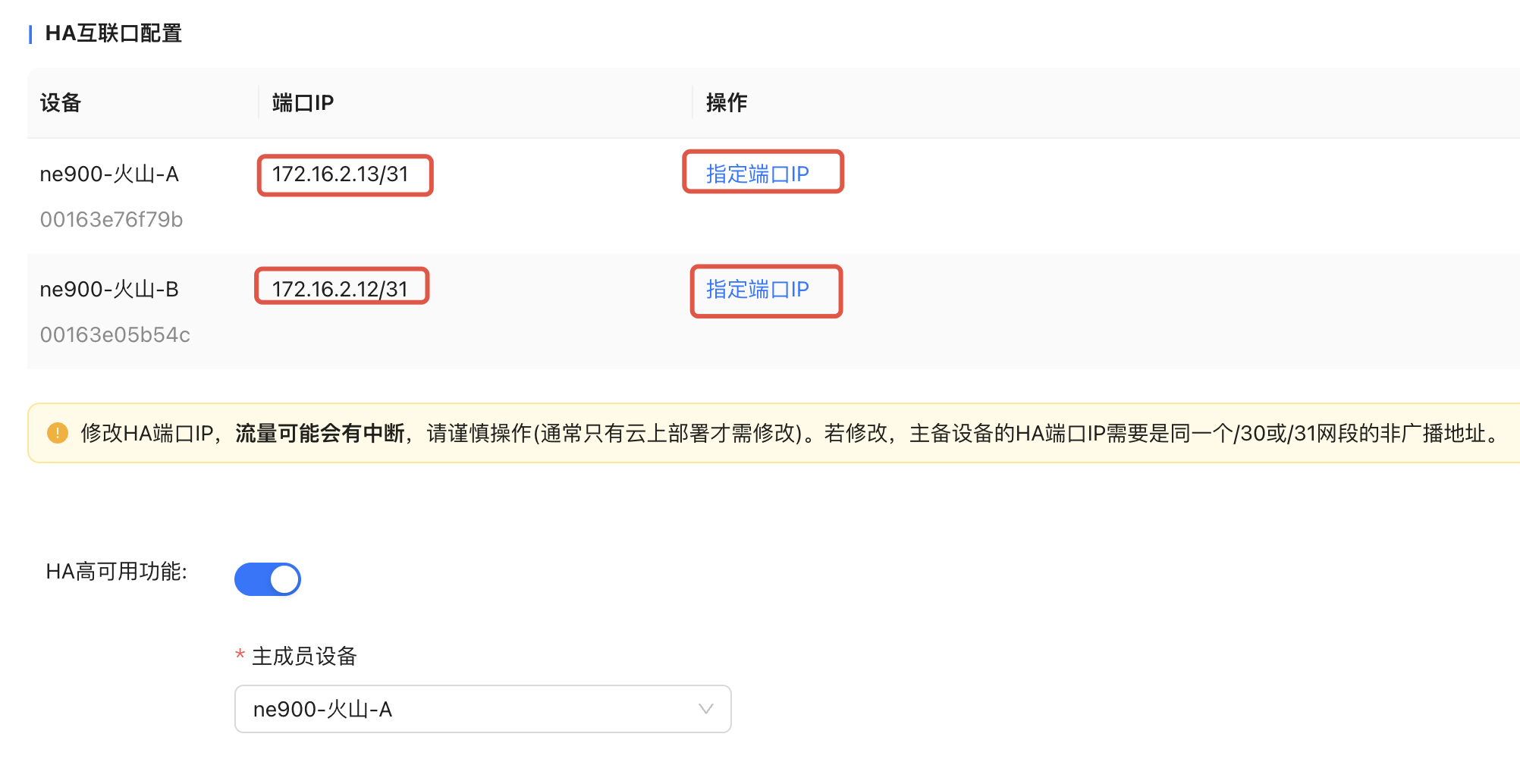

在控制器中配置 HA 口 IP 地址。


5. 配置高可用虚拟 IP​

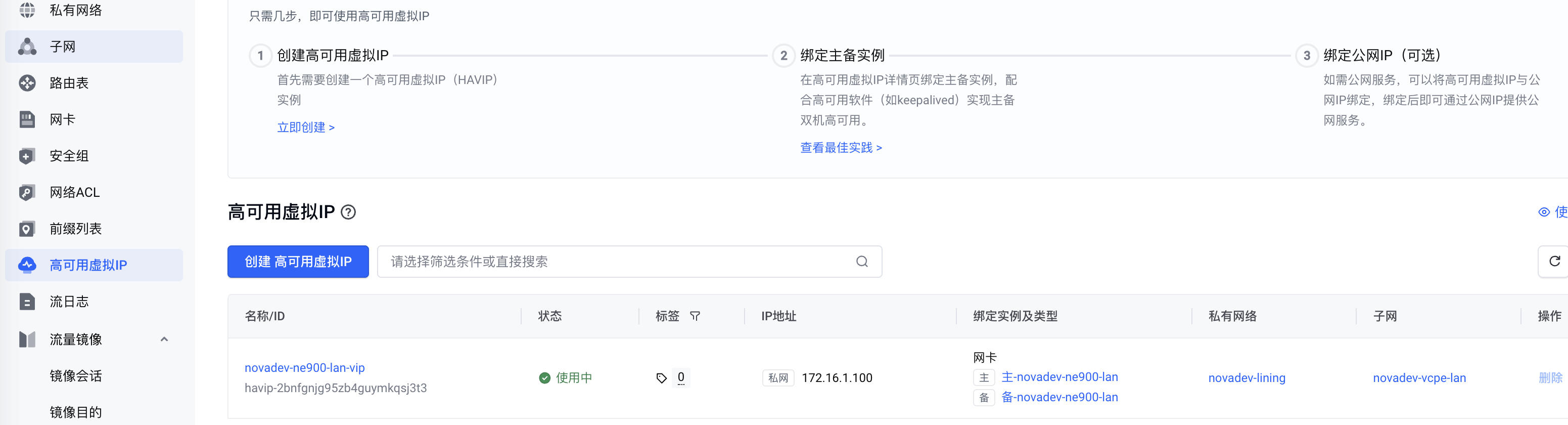

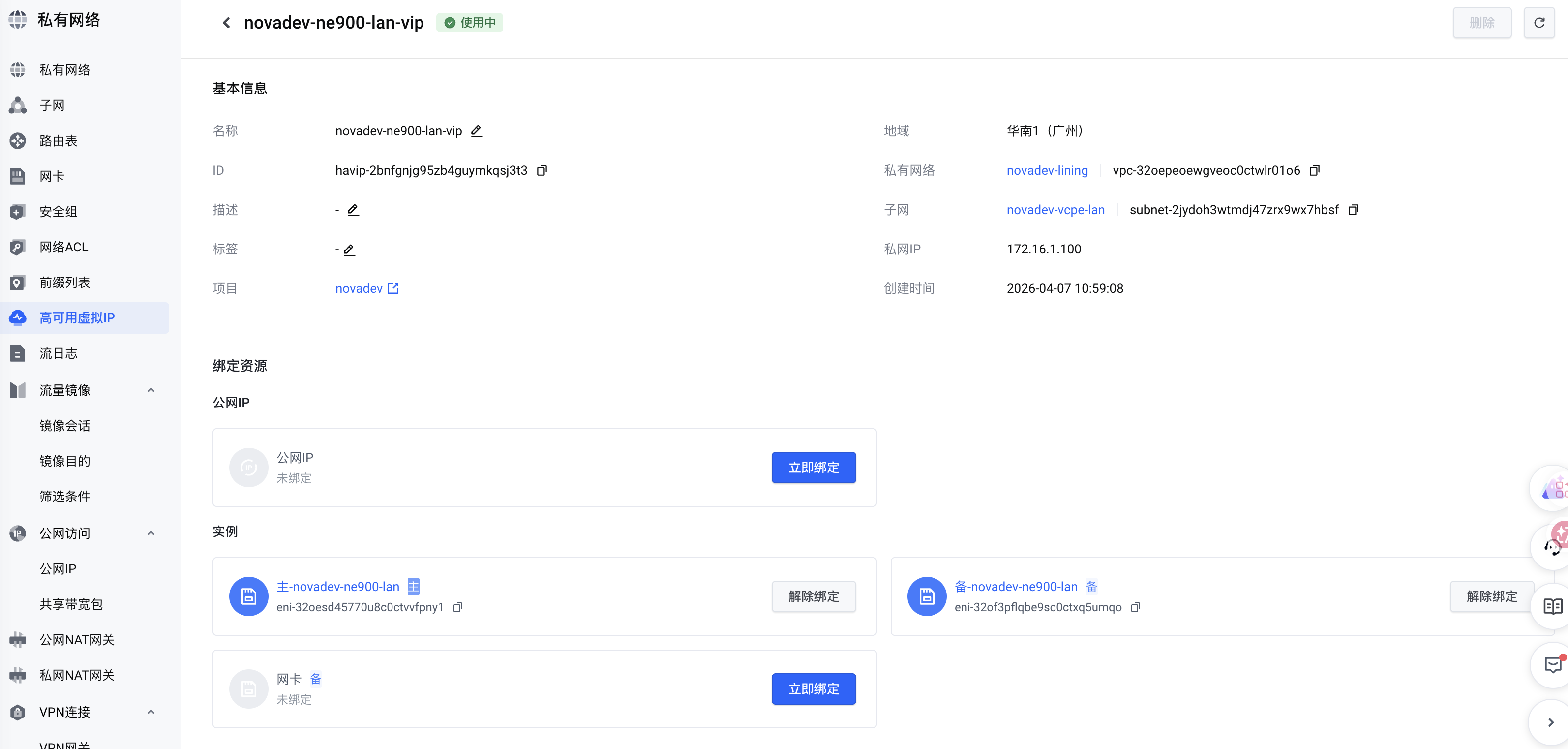

创建高可用虚拟 IP，并绑定 LAN 网卡。

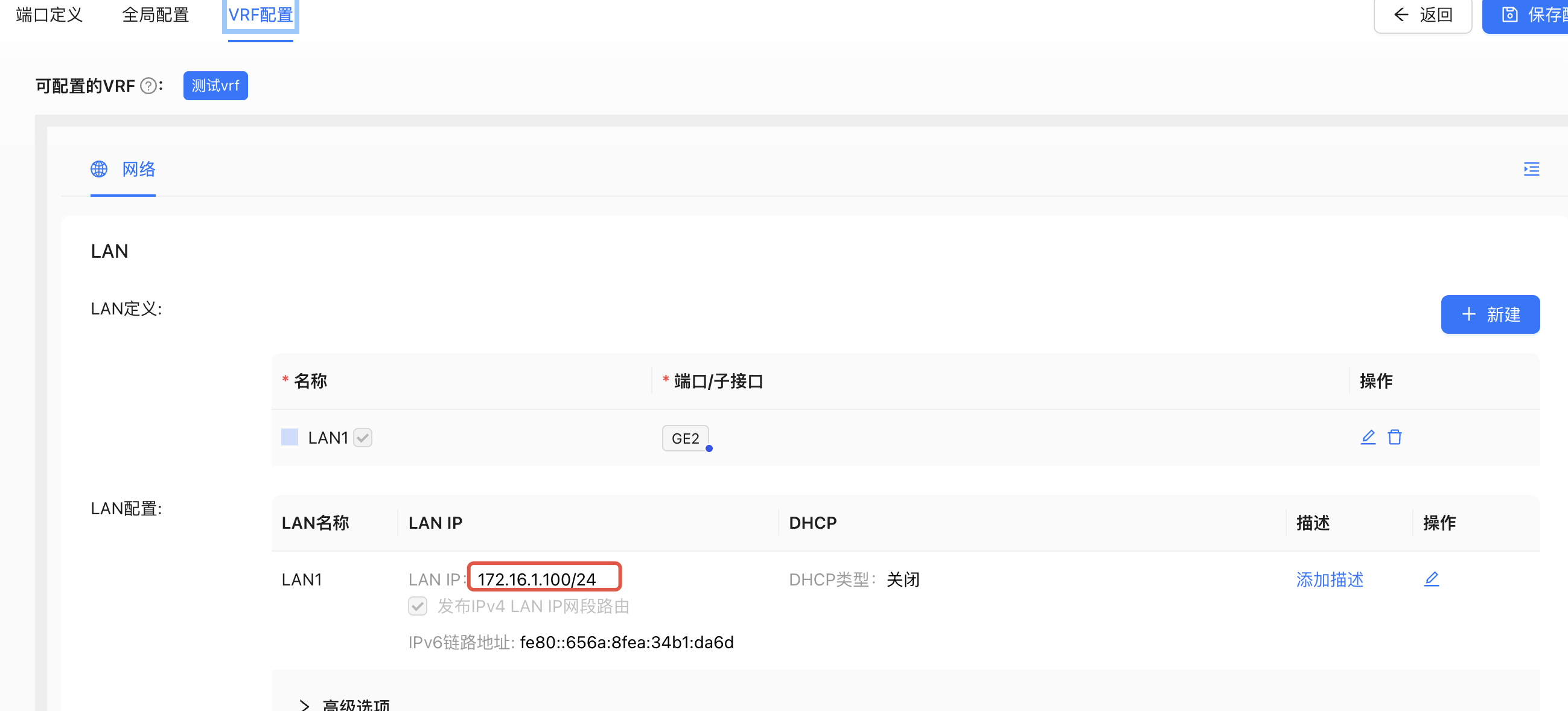

在控制器中配置 VIP 为 LAN IP。

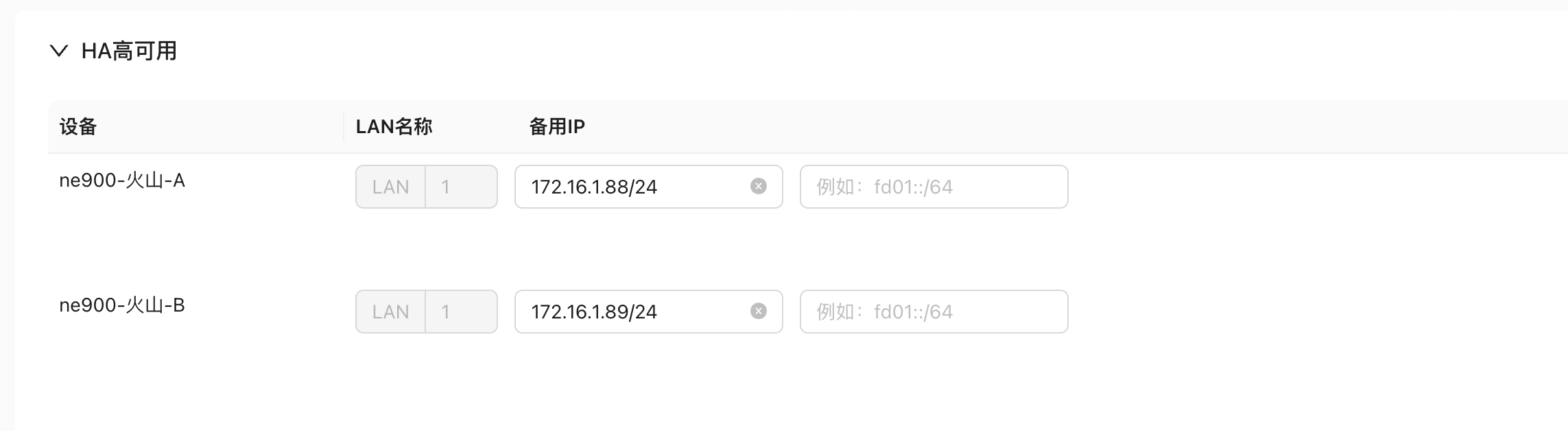

在控制器中配置主备设备的 LAN 网卡真实 IP 为 HA 高可用 LAN 的备用 IP。

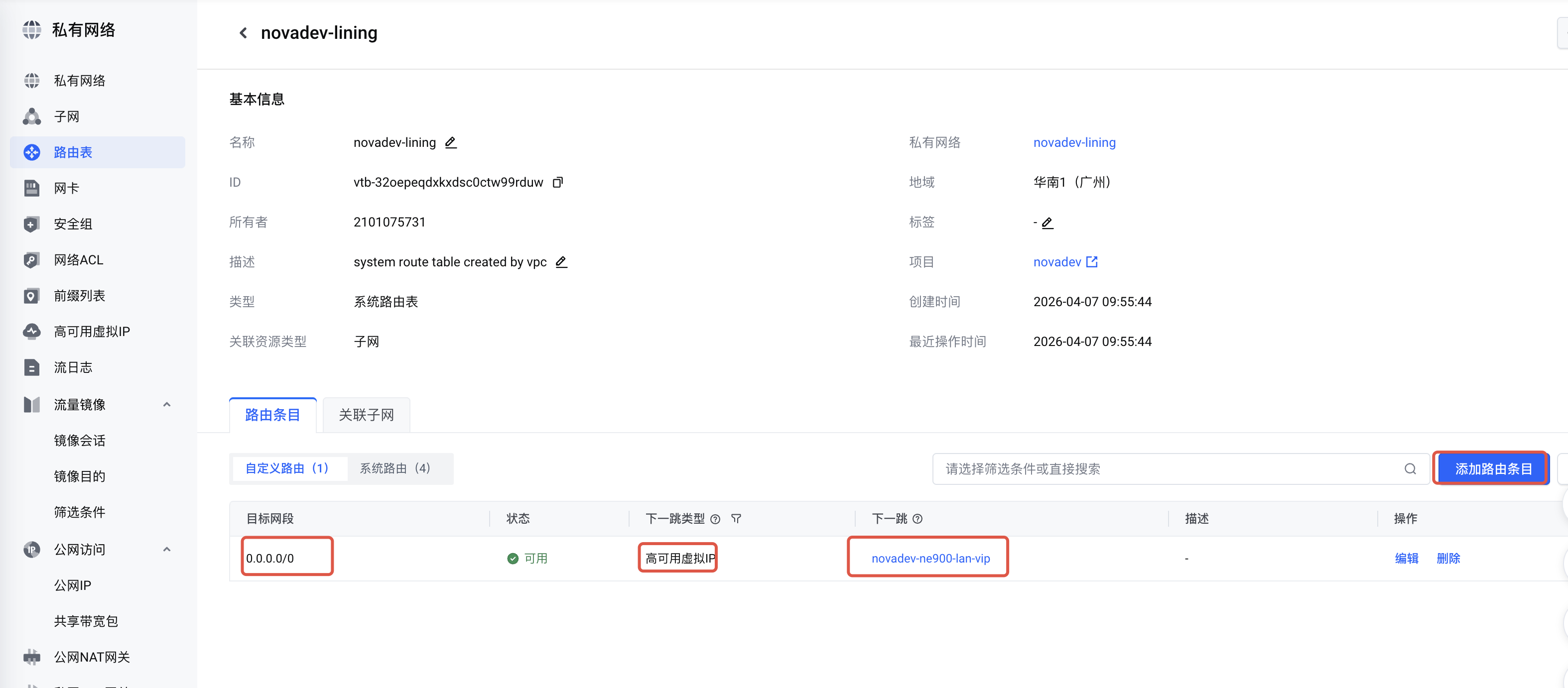

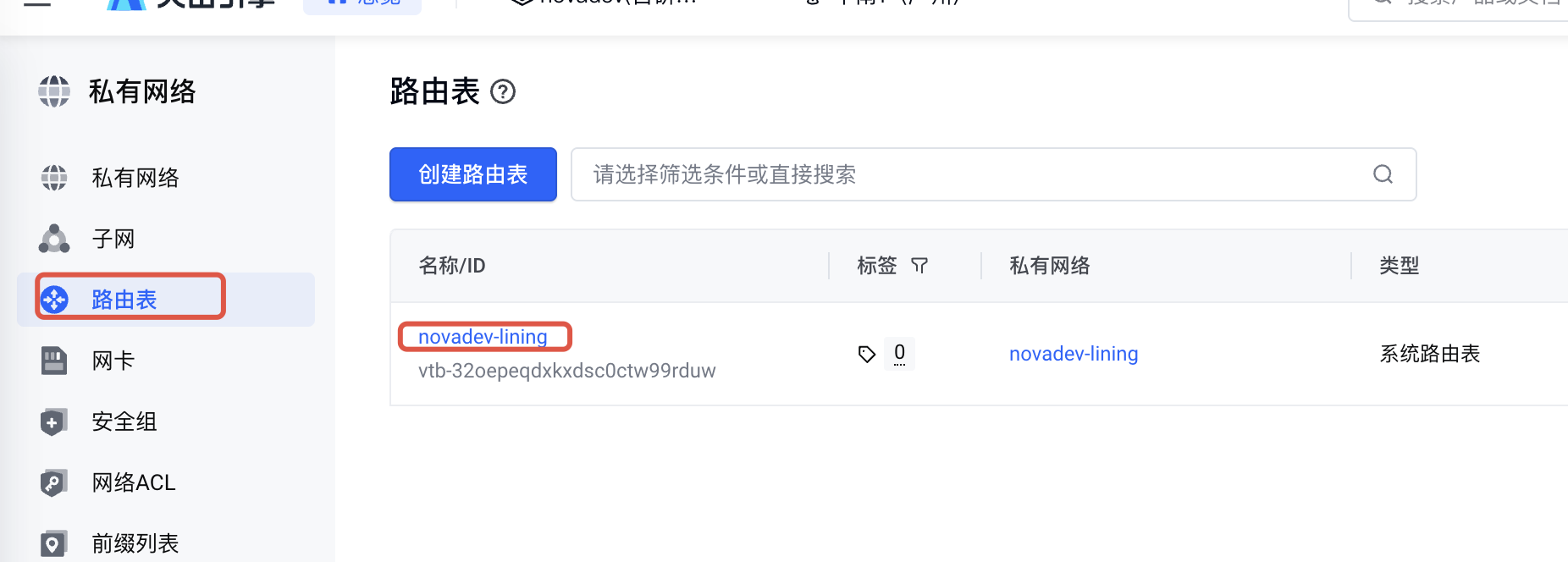

6. 配置子网路由​

将流量指向 VIP 转发。

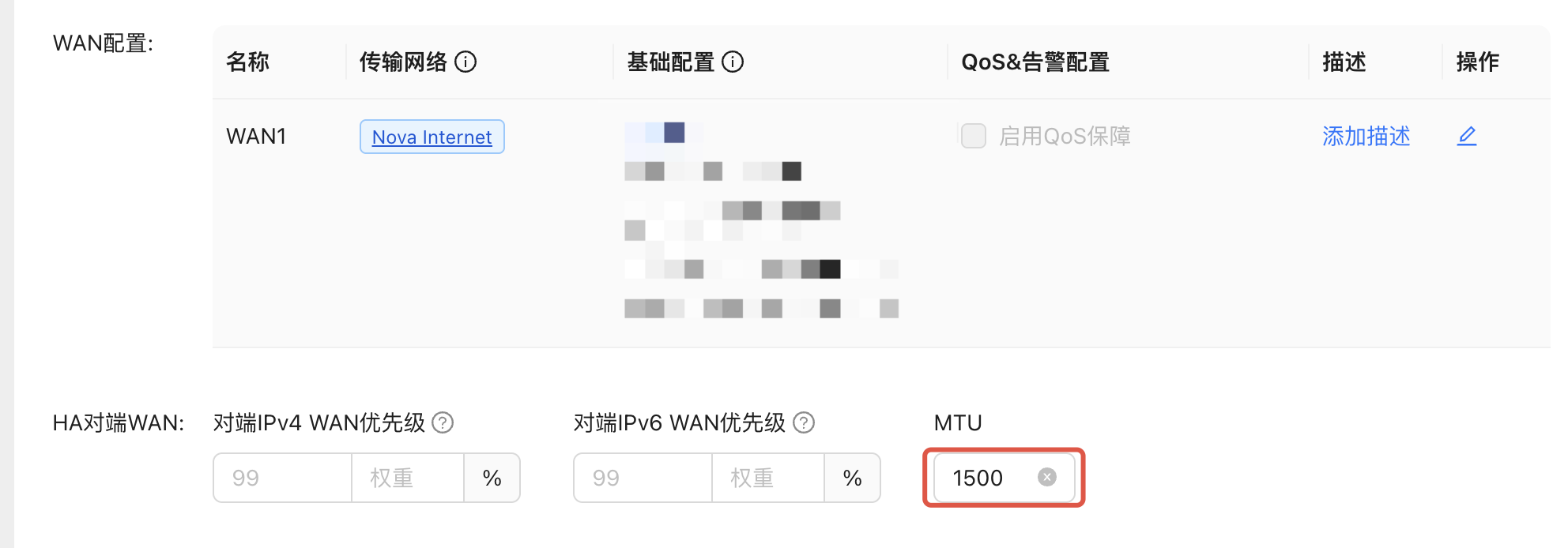

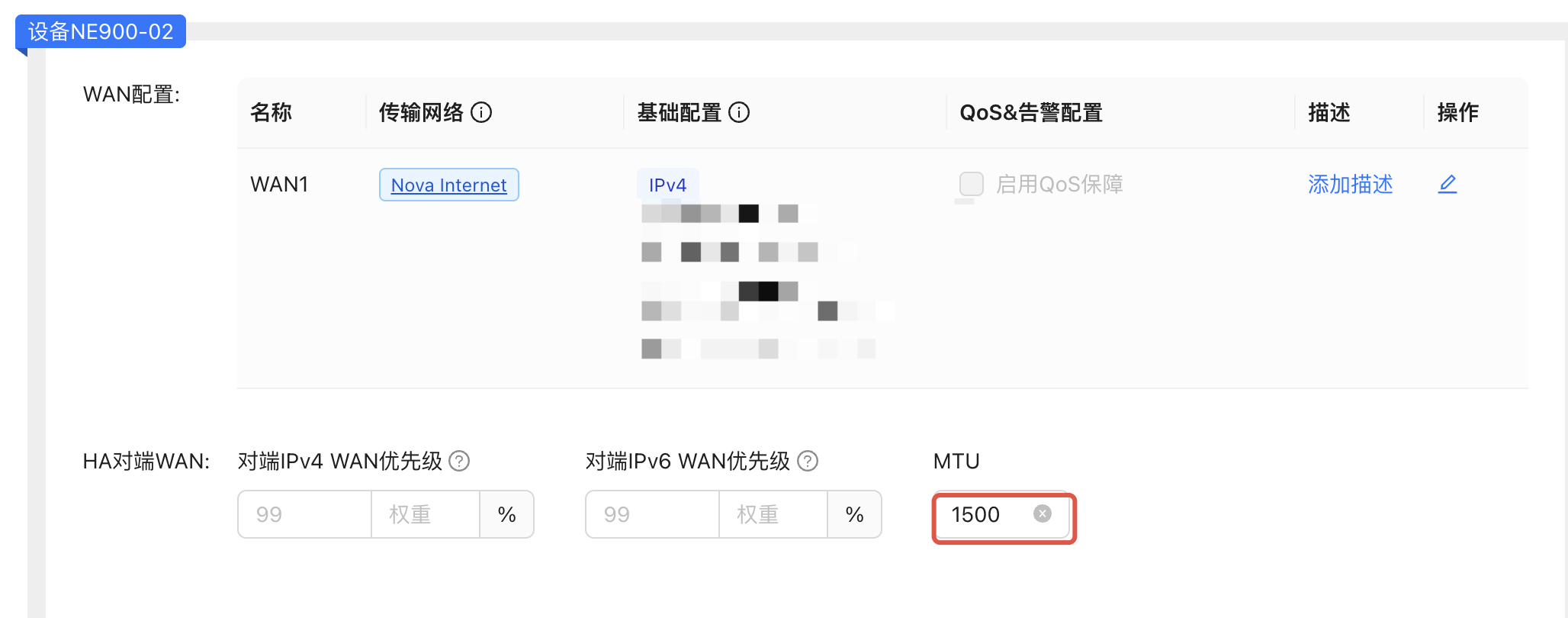

7. 调整 HA 接口 MTU​

由于火山云上 MTU 支持 1500，而 HA 接口 MTU 默认 9000，MTU 不一致会导致 HA 接口互联不通，需要在 NSC 上将 HA 接口 MTU 设置为 1500。



8. 验证 HA 切换​

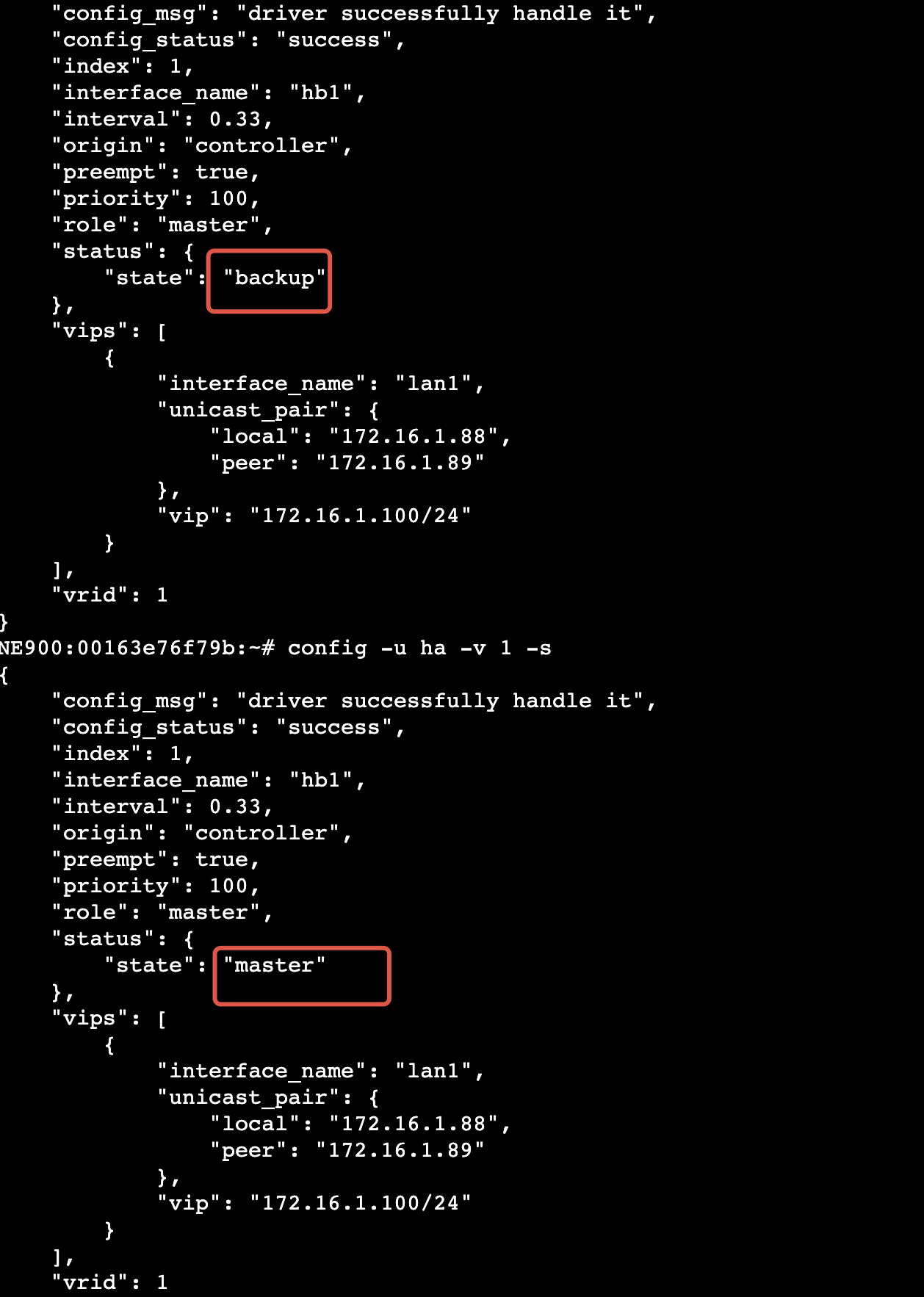

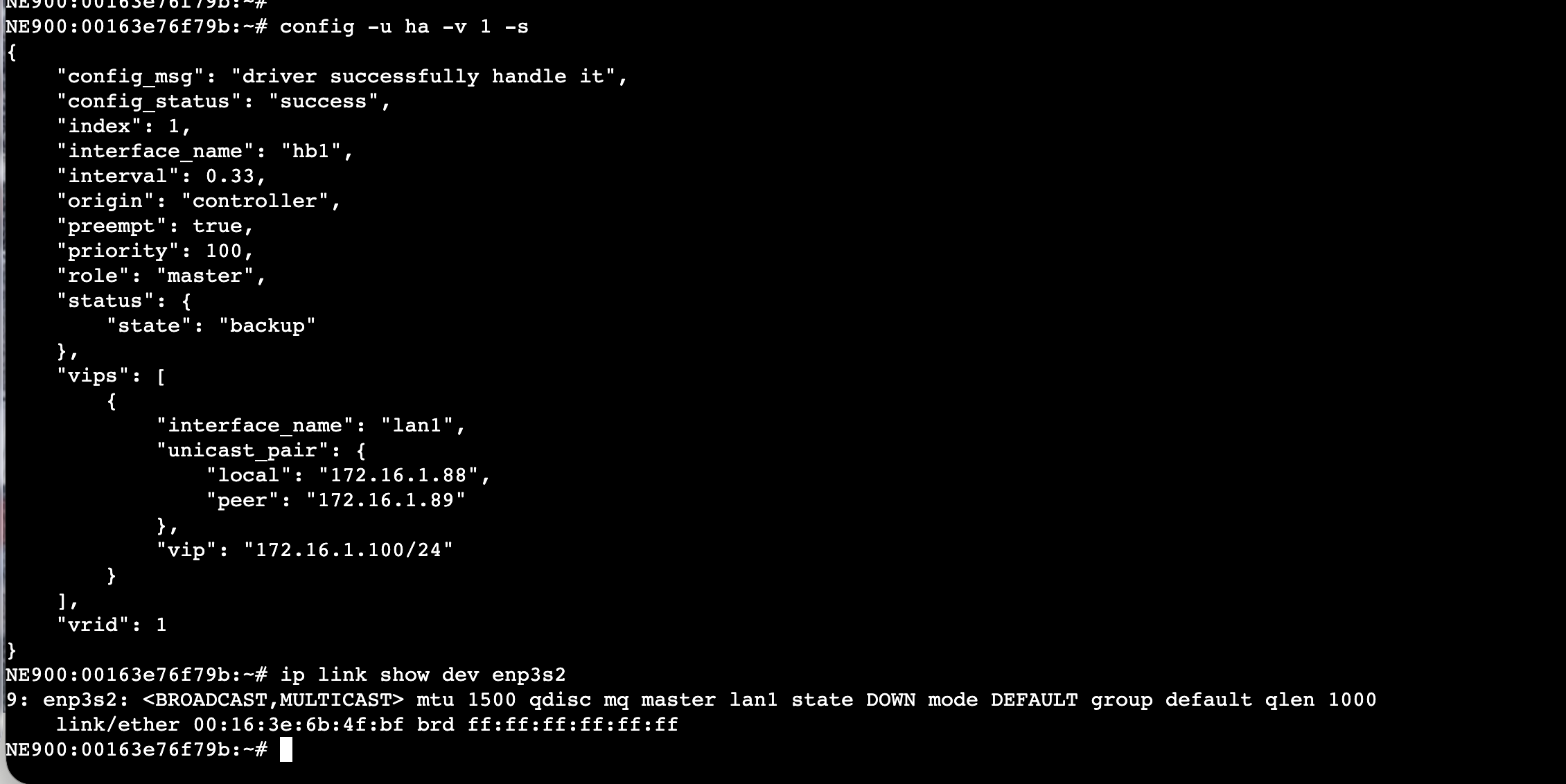

手动断开主设备的 LAN 网卡后，主设备 HA 状态变为 backup。

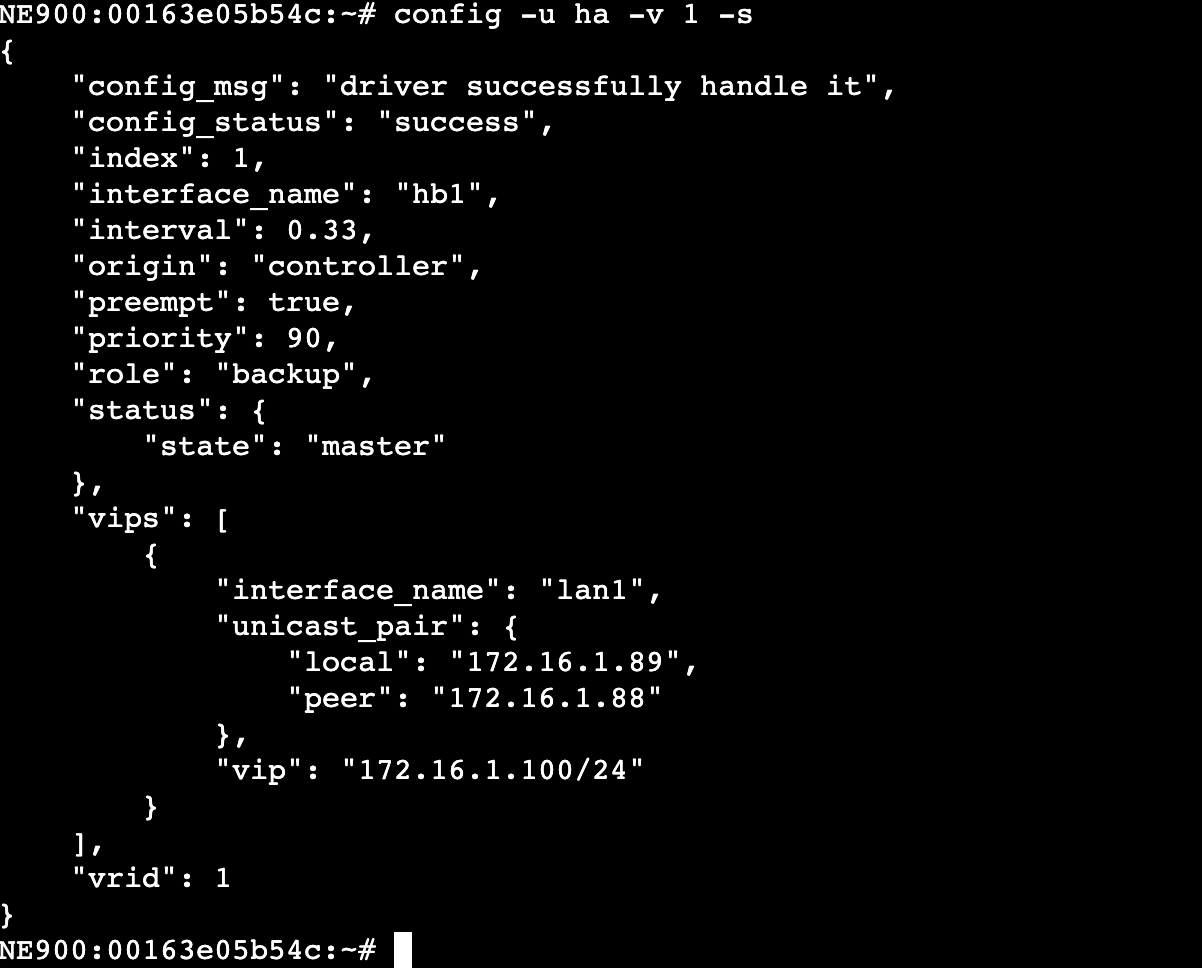

备机 HA 状态变为 master。

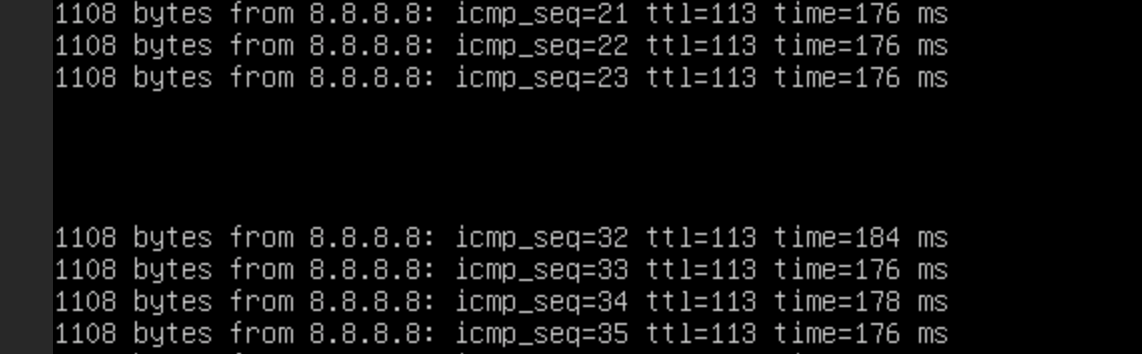

LAN 侧主机切换时间为 9s。


恢复 HA 状态：

ip link set dev enp3s2 up

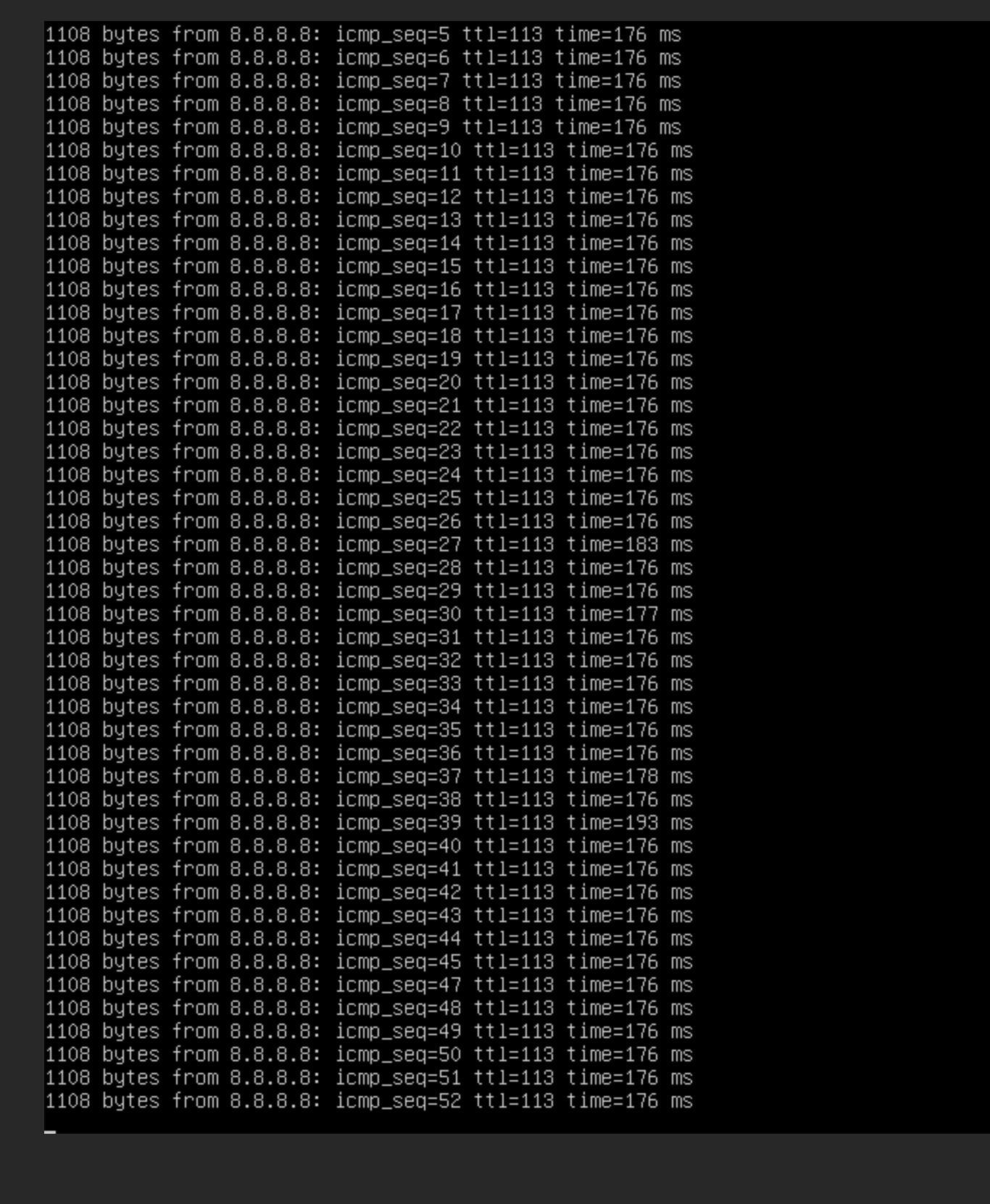

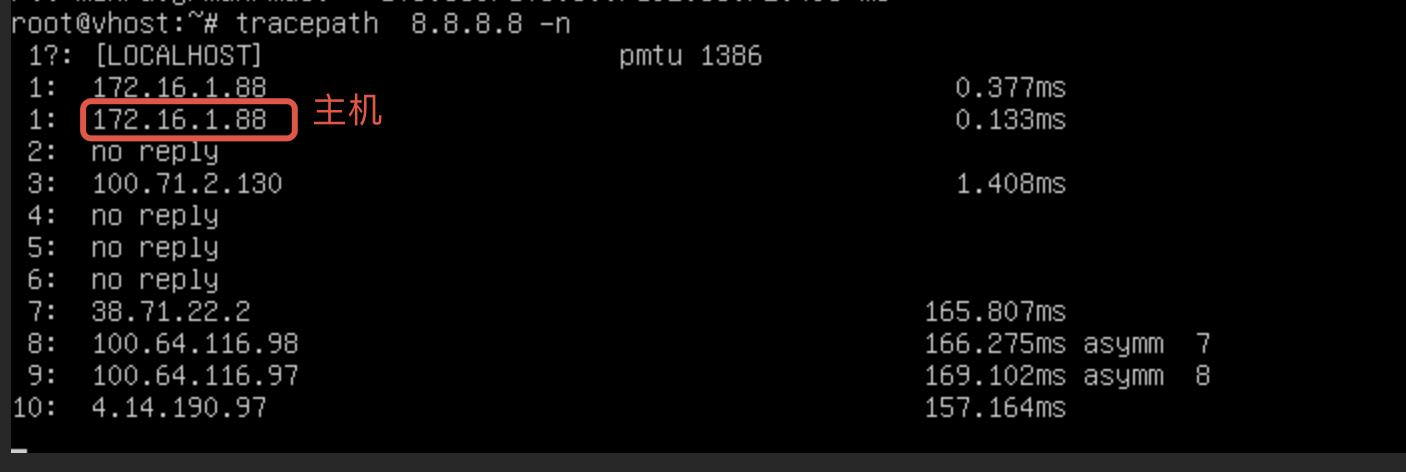

Ping 测试显示流量切回主机没有影响。
