子接口和端口定义

功能概述​

设备支持在单个物理接口上创建多个子接口（Sub-interface），每个子接口可配置独立的 VLAN ID 以实现多业务隔离。同时，子接口可被赋予网络角色（如 WAN / LAN），并应用对应的路由策略、访问控制、安全策略等。该机制允许在有限物理资源下实现灵活的网络拓扑构建与业务部署。

接口角色说明​

info

配置说明

  • 接口角色需先设为「无」，方可切换为其他有效角色（如 WAN、LAN 等）。
  • 已配置的 WAN 口不可减少，仅支持新增。
  • WAN 口必须按编号顺序依次添加（如 WAN1 → WAN2 → WAN3）。
接口类型是否能配置子接口可配置角色是否可被加入 Bond
物理口✅WAN / LAN / HA / 管理口 / Bond成员✅
└─ 子接口—WAN / LAN❌
Bond✅LAN / HA
└─ 子接口—LAN
LTE❌WAN❌
Wi-Fi❌LAN❌

接口数量限制​

角色类型数量限制说明
WAN支持 WAN1～WAN7，最多配置 7 个。
LAN默认不限数量；当开启安全（SWG）功能时，最多支持 4 个有效 LAN 接口。
子接口每个物理口或 Bond 接口可创建多个子接口，VLAN ID 范围为 1～4094。数量原则上不限。
管理口可以不配置，最多可配置1个用于管理访问（如 SSH / Web）。
Wi-Fi对于带有 Wi-Fi 功能的设备，最多可配置 6 个 SSID（不包括管理SSID）。
虚机/云主机在虚拟化部署场景中，单台虚机/云主机最大支持 10 个端口（物理口 + 子接口）。

获取并应用已有接口配置​

> 『租户』→『配置』→『站点』→『编辑站点』→『端口定义』

本页面支持通过【获取WAN口配置】或【获取管理口配置】功能，快速加载当前站点中已有的接口配置（包括接口、WAN序号，VLAN ID、接口角色等），并可一键应用至当前设备接口。

该功能适用于设备替换、配置恢复等场景，可避免重复手动填写，提升配置效率并降低出错率。

📋 功能说明

  • 支持两种类型的配置获取：

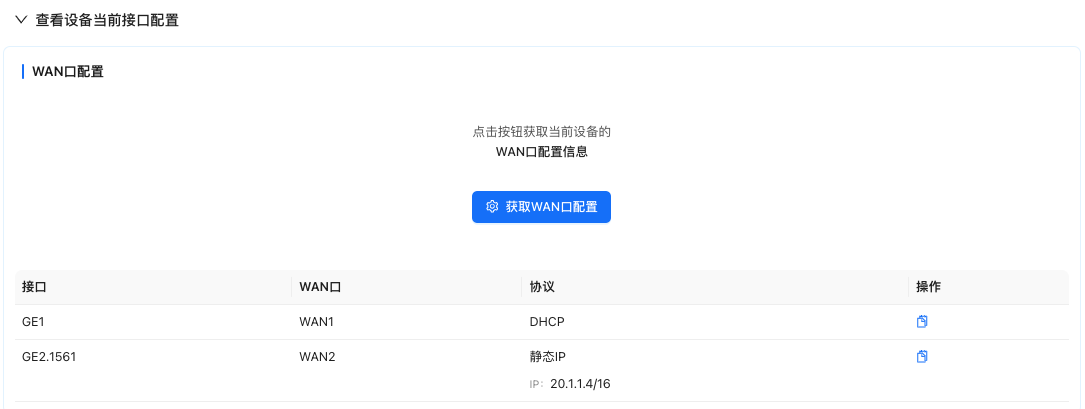

    • 【获取WAN口配置信息】：获取站点中已有的WAN接口配置。

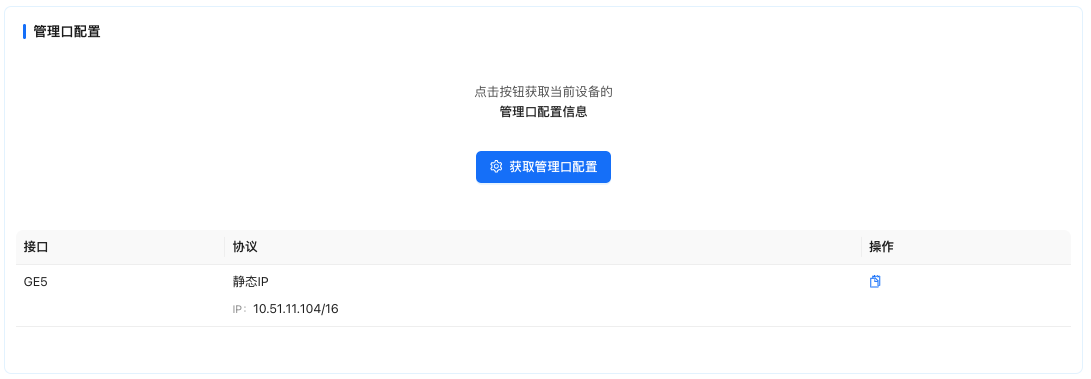

    • 【获取管理口配置信息】：获取站点中已有的管理口配置。

  • 系统获取到的配置内容包括：

    • 所属物理接口或 VLAN 子接口
    • VLAN ID（如为子接口）
    • 接口角色（WAN/管理口）
    • WAN 编号

  • 若原配置包含子接口（即带 VLAN ID），系统会自动新建一个对应的 VLAN 子接口，再将配置项应用至该子接口。

  • 用户可在界面中预览获取到的配置详情

  • 点击【应用到接口】后，系统会将选中的配置应用到当前设备的对应端口。

🧭 操作步骤

  1. 在页面中点击【获取WAN口配置】或【获取管理口配置】。
  2. 查看弹出的配置列表，确认每条配置项（如端口、VLAN ID、角色、WAN 编号等）。
  3. 若配置为子接口，系统将提示用户手动创建相应 VLAN 子接口后再进行应用。
  4. 点击【应用到接口】，系统将自动完成接口配置。

⚠️ 注意事项

  • 仅支持获取当前站点已有的、已下发成功的接口配置。
  • 若目标设备的接口已被占用（如已有角色），应用配置时将提示冲突。
  • 应用后的接口配置仍可手动修改，不会锁定。

添加 VLAN 子接口​

>『租户』→『配置』→『站点』→『编辑站点』→『端口定义』

本页面用于在已有 物理接口 上创建 VLAN 子接口，实现多 VLAN 隔离与接口角色分配。

📋 字段说明

字段名称说明
端口选择用于创建子接口的物理接口接口。注意：要创建子接口，所选端口的接口角色必须先设置为“无”，否则无法创建。
VLAN输入 VLAN ID，取值范围为 1~4094。该 VLAN ID 用于标识该子接口所属的 VLAN。
角色为子接口指定网络角色，包括：
- WAN 用于连接上行网络或公网
- LAN 用于接入内网终端
- HA 用于设备高可用链路
- 管理口 用于设备管理/本地登录
- 无 不分配任何角色（默认）。

🧭 操作步骤

  1. 确保目标物理口或 Bond 口的角色已设为“无”。
  2. 点击“端口”下拉框，选择物理接口。
  3. 在 VLAN 字段中填写 VLAN ID（例如：100）。
  4. 选择子接口的角色（如 WAN）。
  5. 如角色为 WAN，需要额外选择 WAN 编号。
  6. 点击确定完成添加。

⚠️ 注意事项

  • 一个物理接口可配置多个子接口，但每个 VLAN ID 必须唯一。
  • WAN 子接口创建后 不可删除，只能增加，且编号需按顺序配置（如：WAN1 → WAN2）。
  • 子接口 不可加入 Bond 聚合组，若需聚合，请在主接口上操作。

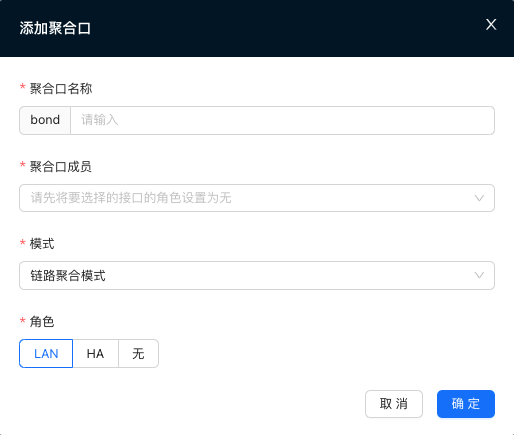

添加聚合口​

>『租户』→『配置』→『站点』→『编辑站点』→『端口定义』

本页面用于将多个物理接口聚合为一个 Bond 接口，实现链路负载均衡或冗余，提高网络可靠性和吞吐能力。

📋 字段说明

字段名称说明
聚合口名称设置新建 Bond 的序号，序号范围1-8。
聚合口成员选择需要参与聚合的物理接口。
⚠️ 仅接口角色为“无”的物理接口才能被添加为聚合成员。
模式设置链路聚合模式。
角色为聚合口分配网络角色，包括：
- 【LAN】 用于接入内网终端
- 【HA】 用于高可用链路
- 【无】 不分配任何角色（默认）。

🧭 操作步骤

  1. 将准备聚合的物理接口的角色设置为“无”。
  2. 点击“聚合口名称”字段，输入 Bond 接口名称（如 bond1）。
  3. 在“聚合口成员”下拉框中选择接口（如 GE1、GE2）。
  4. 选择链路聚合的工作模式（如 LACP）。
  5. 设置聚合口的角色（如 LAN）。
  6. 点击【确定】完成创建。

⚠️ 注意事项

  • 同一个物理接口不能同时加入多个 Bond 接口。
  • Bond 接口创建后，可以继续为其添加 VLAN 子接口，进行多 VLAN 网络隔离。

添加 SSID​

>『租户』→『配置』→『站点』→『编辑站点』→『端口定义』

本页面用于为具备无线功能的设备添加 SSID，实现无线网络接入配置，支持设置加密方式、密码、SSID 隐藏等参数。

📋 字段说明

字段名称说明
接口选择设备上具备无线功能的物理接口（如 WLAN1）。该接口用于广播配置的 SSID。
SSID设置无线网络名称（SSID），支持中英文及数字组合，不能为空。
加密方式配置无线网络的加密类型，当前支持：
- WPA2：推荐使用的加密方式，需输入密码
- 无加密：开放网络，不设密码
密码当选择 WPA2 加密方式时，需设置访问该 SSID 的密码（8~63 位字符）。
隐藏勾选后，SSID 不会被广播，仅支持手动连接。
操作支持删除当前 SSID 配置项。

🧭 操作步骤

  1. 点击“接口”下拉框，选择广播 SSID 的无线接口（如 WLAN1）。
  2. 在“SSID”字段中输入无线网络名称。
  3. 设置加密方式：
    • 如选择 WPA2，请输入访问密码。
    • 如选择 无加密，密码字段将自动禁用。
  4. 根据需求勾选“隐藏”选项，决定是否广播 SSID。
  5. 点击【确定】完成配置。

⚠️ 注意事项

  • 一个设备最多支持配置 6 个 SSID。
  • 不建议设置开放式（无加密）网络，以免造成安全风险。
  • SSID 名称应简洁明了，避免使用特殊字符或超长字符串。
  • 配置后需在「vrf 配置」页面引用才会生效。

虚拟设备添加网卡并绑定逻辑接口​

  • 在虚拟化部署场景中，为运行中的 SD-WAN 虚拟设备动态添加新网卡，并通过命令方式将其绑定为逻辑接口（如 GE5、GE6）。
  • 接口绑定后，即可在控制器中进行标准化配置（如角色分配、子接口、地址等），无需进入设备进行额外配置。
  • 该功能适用于设备热插拔、接口扩容、HA 双机同步等场景，支持多网卡并发添加与配置，显著提升灵活性与部署效率。

📋 功能说明

  • 支持在虚拟平台添加网卡后，设备自动识别新网卡接口名（如 ens225）
  • 通过命令将物理接口名与逻辑接口（如 GE6）进行手动映射绑定
  • 绑定完成后，该接口即可作为站点中的标准接口进行配置（如 WAN / LAN / 管理口）
  • 支持多接口并发绑定，支持子接口与 Bond 操作，支持 HA 双机一致性校验

🧭 操作步骤

  1. 添加虚拟网卡

在虚拟化平台（如 VMware vSphere）中为目标设备新增一块或多块网卡。

  1. 登录设备并查看新网卡名称
ip link show
  1. 绑定新网卡为逻辑接口 使用如下命令将 【物理接口名】例如：ens225 绑定为控制器可识别的 【逻辑接口名】例如： GE6：
config -u ports/GE6 -m put '{"name":"GE6","ifname":"ens225"}'
  1. 进入控制器站点配置，完成接口初始化（角色 / VLAN / 子接口等）

🔄 解绑或重新绑定接口

若需解绑接口，建议先解除相关配置依赖（如 Bond、子接口）再执行如下命令：

config -u ports/GE6 -m delete

🤝 HA 场景说明

  • 主备设备需分别添加网卡，并执行相同命令绑定为相同逻辑接口名（如 GE6）
  • 控制器将校验两台设备接口是否一致，确保主备可互切、配置不冲突
  • 若副设备未绑定对应接口，控制器保存时会提示“接口不一致”，不予保存

⚠️ 注意事项

  • 仅适用于支持该功能的设备版本
  • 不支持同一个物理接口绑定到多个逻辑接口，绑定冲突将提示错误
  • 子接口必须在接口绑定成功后才能创建
  • 虚机总接口数建议不超过 10 个
  • 子接口功能请参考：添加 VLAN 子接口

设备GUI支持VLAN子接口​

在某些部署场景中，站点使用单根 Trunk 线路承载多个 VLAN（如接入网与管理流量），新设备尚未注册至控制器，此时无法从平台侧下发配置。

为实现设备在注册前通过自身界面完成网络连通，Device GUI 提供本地配置 VLAN 子接口的能力，用户可直接通过设备页面为物理口添加 VLAN 子接口并指定 IP，从而实现设备与控制器之间的通信。

📋 功能说明

  • 支持在设备未注册前，通过 Device GUI → 配置 → WAN 进入配置模式。
  • 可为任一物理口添加 VLAN 子接口
  • 配置生效后，设备可通过该 VLAN 子接口访问控制器，实现注册与上线。

🧭 操作步骤

  1. 使用网线连接设备管理口或默认 LAN 口，访问设备 GUI（如 192.168.1.1）。
  2. 进入【网络配置】页面，点击要配置的物理端口（如 GE1）。

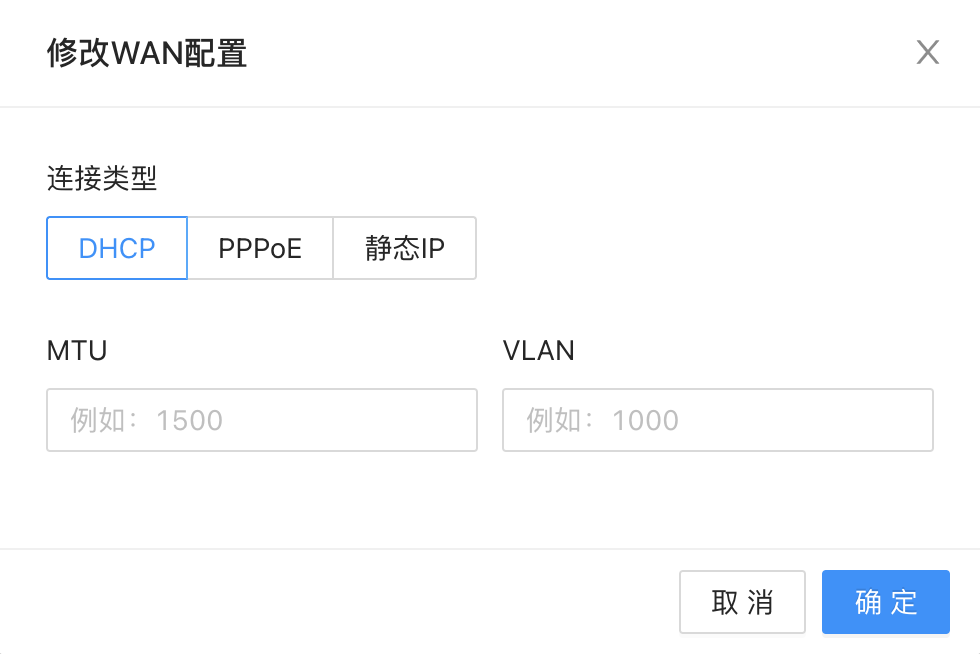

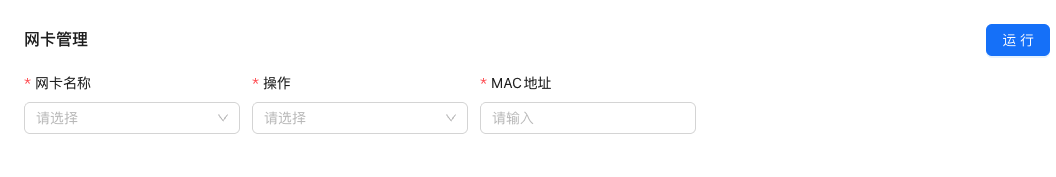

  3. 编辑「修改WAN配置」，修改VLAN ID。
  4. 保存并应用配置，设备将通过该 VLAN 子接口尝试连接控制器。
  5. 控制器接收到注册请求后，设备进入上线流程。

⚠️ 注意事项

  • VLAN 子接口配置仅用于注册前的初始通信，该配置不会同步到控制器，但控制器的配置会下发并覆盖DeviceGUI上配置。
  • 配置完成后无需重启设备，应用后立即生效。
