云环境 HA 部署

云环境 HA 部署​

一、百度云​

1. 创建私有网络​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网 lixiang-wan


4. 创建弹性网卡​

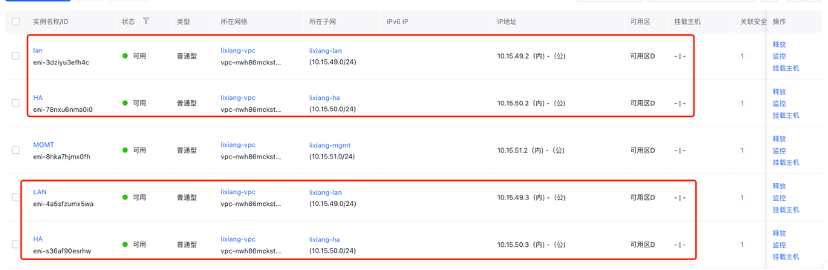

分别为两台服务器添加 lan 口和 ha 口的弹性网卡，并绑定到服务器


5. 添加高可用虚拟 IP​

  • 创建高可用虚拟IP，指定的网络lixiang-vpc， 子网选择lixiang-lan，指定VIP地址或自动分配


  • 绑定高可用VIP到两台vCPE设备的lan网卡（该ip用作ha lan口ip）


  • 在sdwan控制器中配置VIP为lan1口IP


6. 路由表配置​

  • 添加路由使cpe ha口ip地址能通（控制器配置cpe ha后，登录主备设备查看ha口ip地址）




  • 添加路由使得lan子网流量通过vip进行转发


二、阿里云​

1. 创建专有网络​


2. 创建交换机​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网ha-wan


4. 创建弹性网卡​

  • 分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器
  • 为设备ha口网卡添加辅助ip（主备设备ha口辅助ip需连续）


5. 控制器配置 CPE ha 口 IP​

配置->站点->全局配置，配置ha网卡辅助ip地址为HA口ip地址



6. 添加高可用虚拟 IP​

  • 添加高可用性虚拟ip，专有网络选择devop_sase_test1，交换机选择ha-lan，指定vip或自动分配
  • 创建成功后绑定两台实例

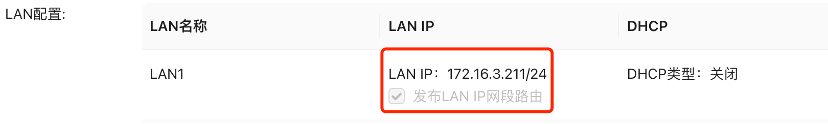

  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由并将该路由表关联lan子网，使得lan子网流量通过vip进行转发 aliyun_7_1_route.png


三、腾讯云​

1. 创建私有网络​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网HA-wan


4. 创建弹性网卡​

分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器 tengxun_4_1_eci.png

tip

若设备ha口网卡主ip地址连续，可不用添加辅助ip，控制器配置ha口ip地址时指定ha口网卡主ip即可。

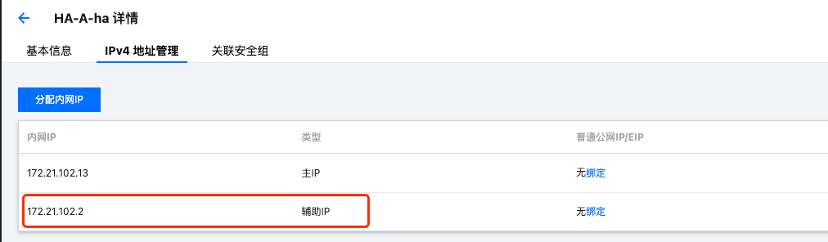

为设备ha口网卡添加辅助ip（主备设备ha口辅助ip需连续）



5. 控制器配置 CPE ha 口 IP​

配置->站点->全局配置，配置ha网卡辅助ip地址为HA口ip地址



6. 申请高可用虚拟 IP​

  • 添加高可用性虚拟ip，私有网络选择Default-VPC，子网选择Ha-lan，指定vip或自动分配 腾讯云高可用虚拟ip无需绑定设备网卡


  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由并将该路由表关联lan子网，使得lan子网流量通过vip进行转发



四、华为云​

1. 创建虚拟私有云​


2. 创建子网​

以规格模板NE900-W-2L为例，为wan、lan、ha接口创建所属子网


3. 创建云服务器​

创建两台云服务器，子网选择刚创建的子网HA-wan


4. 创建弹性网卡​

  • 分别为两台服务器添加lan口和ha口的弹性网卡，并绑定到服务器 华为云不支持为网卡添加辅助ip，创建ha口网卡时需要手动配置连续的ip地址


5. 控制器配置 CPE ha 口 IP​

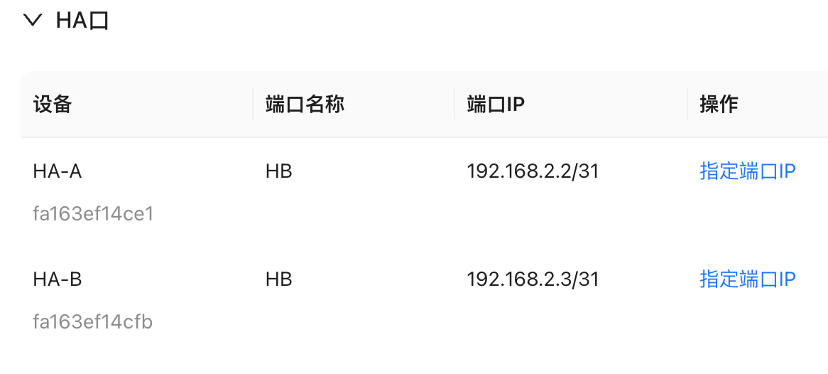

配置->站点->全局配置，配置ha网卡ip地址为HA口ip地址



6. 添加高可用虚拟 IP​

  • 选择子网HA-lan，申请高可用性虚拟ip，指定vip或自动分配


  • 创建成功后点击绑定实例，绑定两台云服务器的lan网卡


  • 在sdwan控制器中配置VIP为lan1口ip


7. 路由表配置​

添加默认路由使得lan子网流量通过vip进行转发
