路由反射器

功能概述​

路由反射器（RR）的主要作用是简化 IBGP （内部网关协议）邻居的配置，解决 IBGP 全互联所面临的挑战。在传统的 IBGP 网络中，为了让所有路由器都能学习到所有路由，需要所有路由器之间建立全互联的 IBGP 连接，这导致网络规模扩大时，管理复杂度呈指数级增长。通过部署 RR，可以将从 IBGP 邻居学习到的路由信息传递给其他的 IBGP 邻居，从而避免了全互联的 IBGP 拓扑，简化了网络设计，并提高了网络的可扩展性。

角色说明​

  • 路由反射器（RR）： 与所有客户端（Client）和非客户端（Non-Client）建立 IBGP 邻居关系。RR 之间不需要建立 IBGP 邻居关系。为了提高冗余性和可用性，建议部署 3 台或以上的路由反射器，避免单点故障。

  • 客户端（Client）： 新版本 NOVA 网关（6.3.2 及以上版本）为客户端。客户端仅与路由反射器建立 IBGP 邻居关系，所有的路由信息都由 RR 进行传递。

  • 非客户端（Non-Client）： 老版本 NOVA 网关（6.3.2 以下版本）为非客户端。非客户端既需要与路由反射器建立 IBGP 邻居关系，还需要与其他非客户端建立 IBGP 邻居关系。

反射规则​

  • 从客户端（Client）收到的路由： RR 会将这些路由反射给所有客户端和非客户端。

  • 从非客户端（Non-Client）收到的路由： RR 只会将这些路由反射给所有的客户端。

            / - - - - - - - - - - - - -  -
            |                             |
              +-------+        +-------+
            | |       |        |       |  |
              | RTR-A |        | RTR-B |
            | |Client |        |Client |  |
              +-------+        +-------+
            |       \           /         |
               IBGP  \         / IBGP
            |         \       /           |
                      +-------+
            |         |       |           |
                      | RTR-C |
            |         |  RR   |           |
                      +-------+
            |           /   \             |
             - - - - - /- - -\- - - - - - /
                IBGP  /       \ IBGP
             +-------+         +-------+
             | RTR-D |  IBGP   | RTR-E |
             |  Non- |---------|  Non- |
             |Client |         |Client |
             +-------+         +-------+

配置说明​

  • 路由反射器配置

    『管理员』→『资源』→『路由反射器』→『新建』


  • 路由反射器监控

    『管理员』→『监控』→『路由反射器』

    imagerr

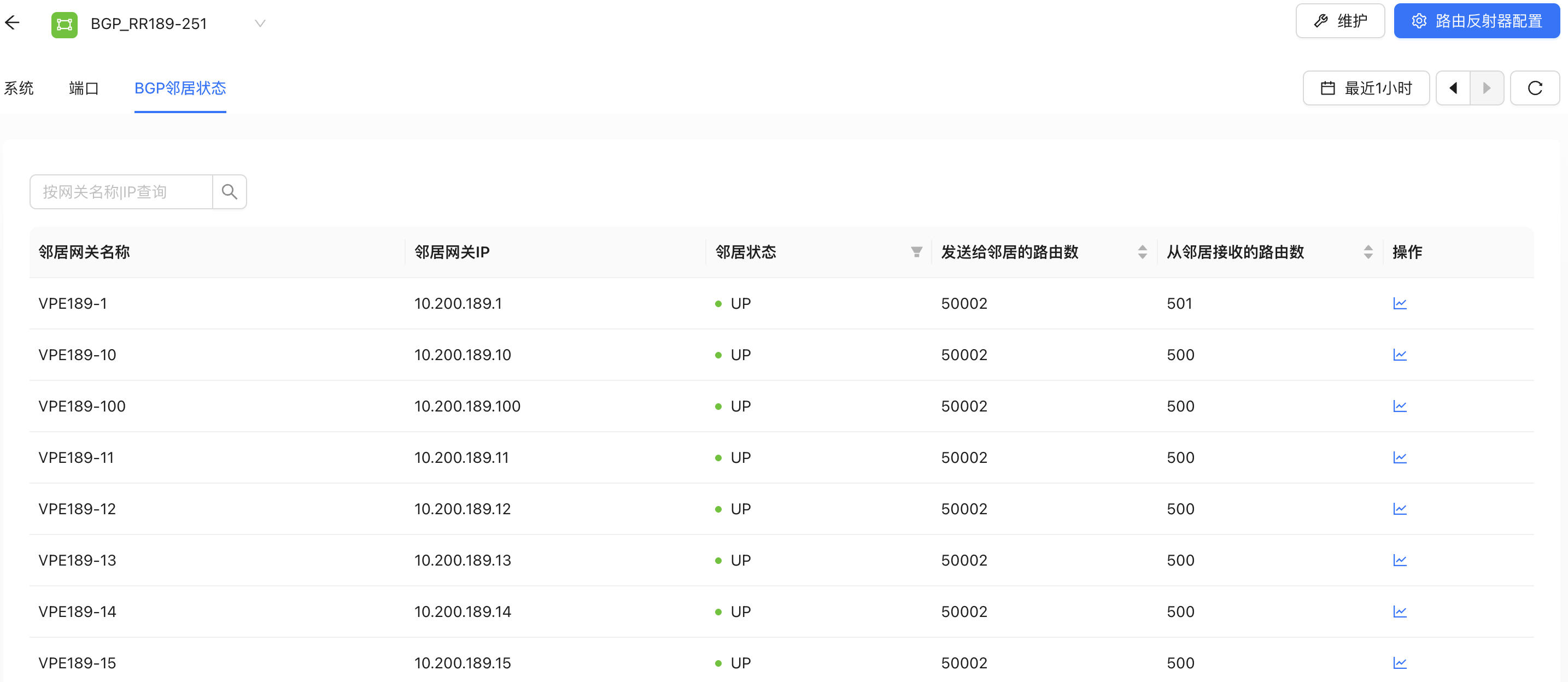

    『管理员』→『监控』→『路由反射器』→『路由反射器详情』

    imagerr

其它说明​

  • RR安装：同NOVA网关安装，设备角色需要配置为bgp_rr，wan口仅需要DCI口和Internet出口，Internet出口需要能连到控制器和访问阿里升级源。

  • RR升级：同NOVA网关升级，控制器上先设置维护模式，该路由反射器会将反射的路由优先级降低；通过控制器选择升级包升级后，退出维护模式会自动恢复路由优先级，升级期间不影响任何业务流量。

  • NOVA网关升级：老版本NOVA网关（6.3.2以下版本的NOVA网关）升级到新版本NOVA网关（6.3.2及以上版本的NOVA网关）后，只会与RR建立IBGP邻居。
