网络大屏v2
启用
界面说明
时间筛选

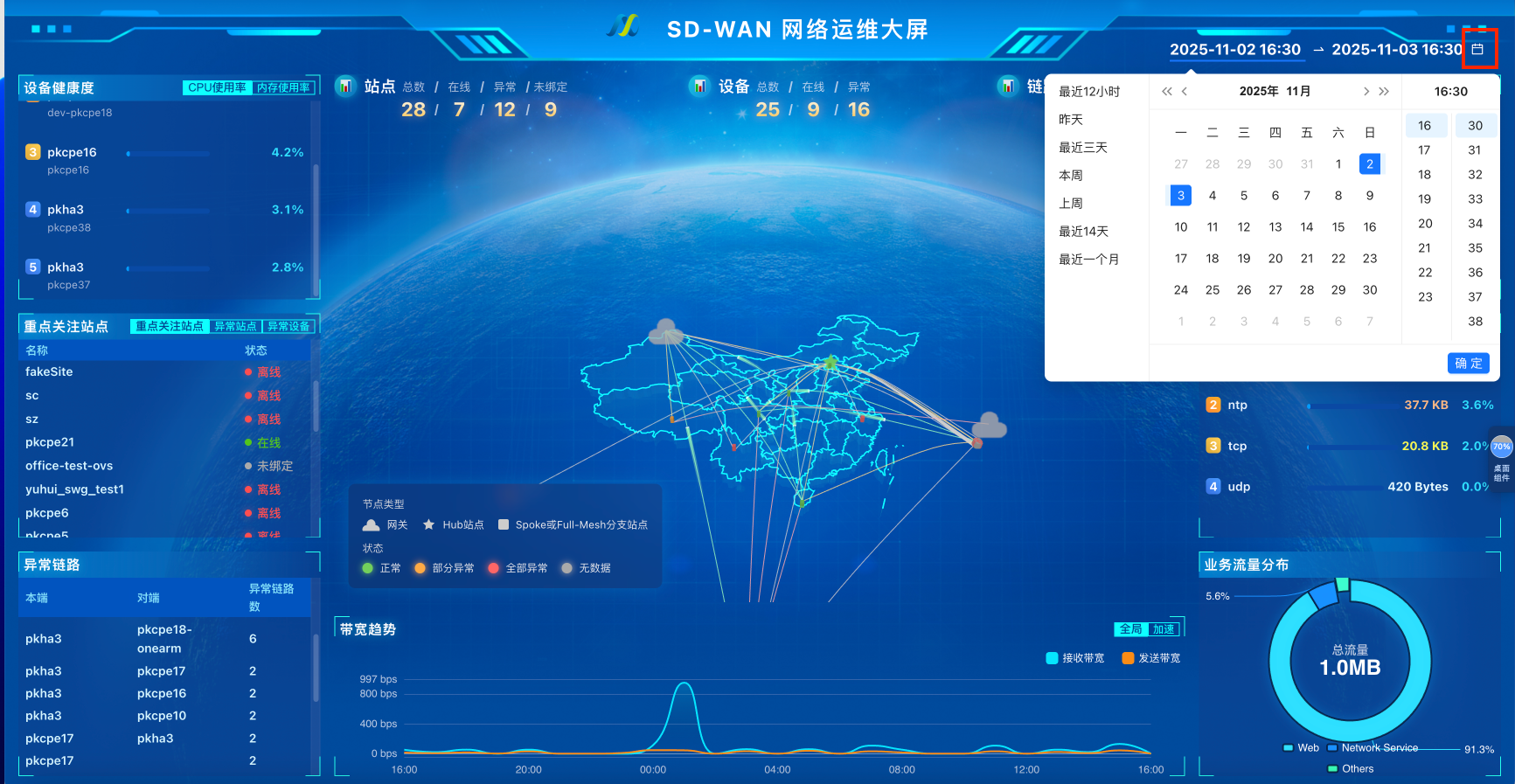

界面位置如下图

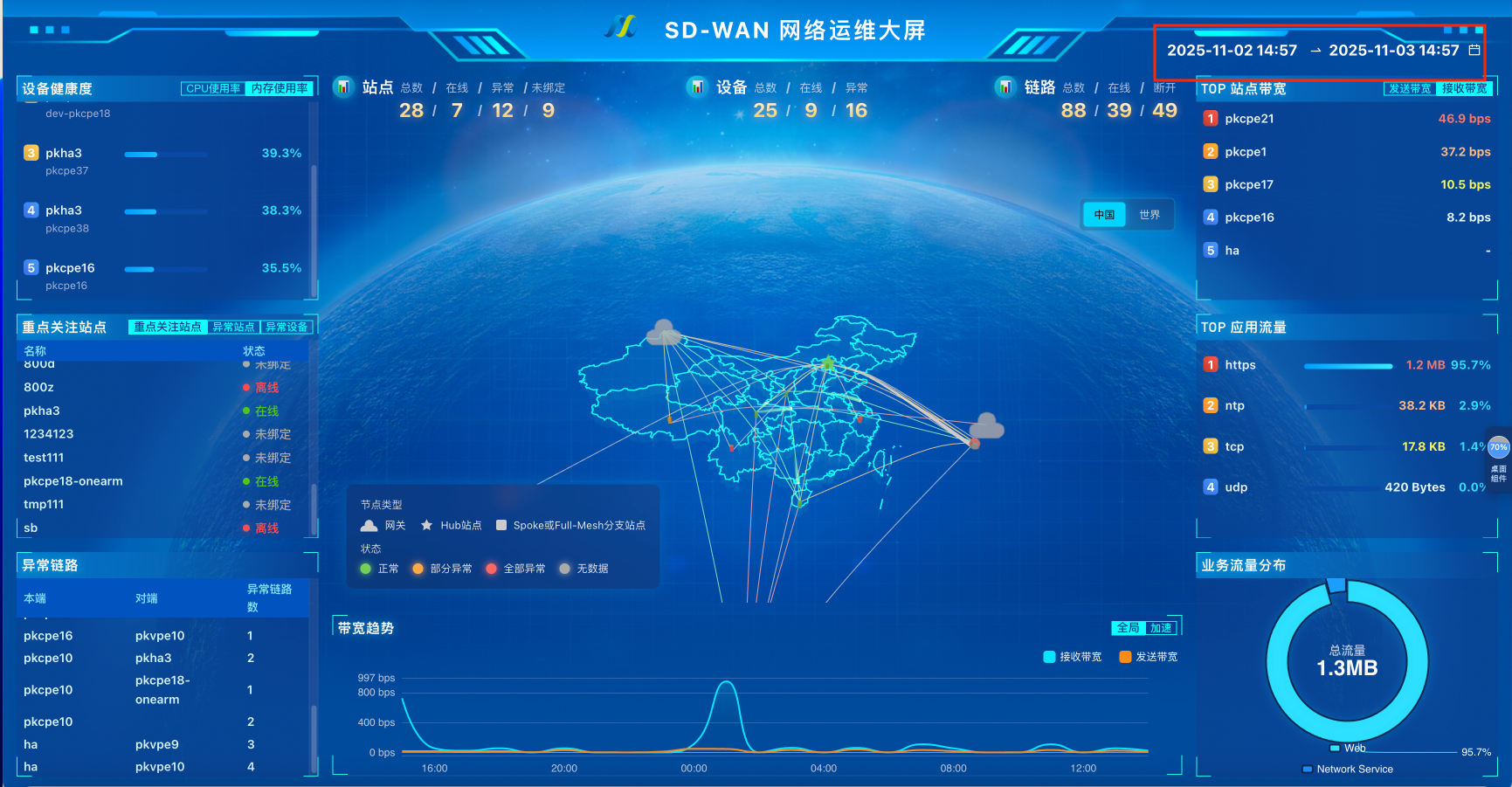

点击下图图标，弹出界面，可设置预定义及自定义的时间范围
概览
info
- 网络运行情况概览

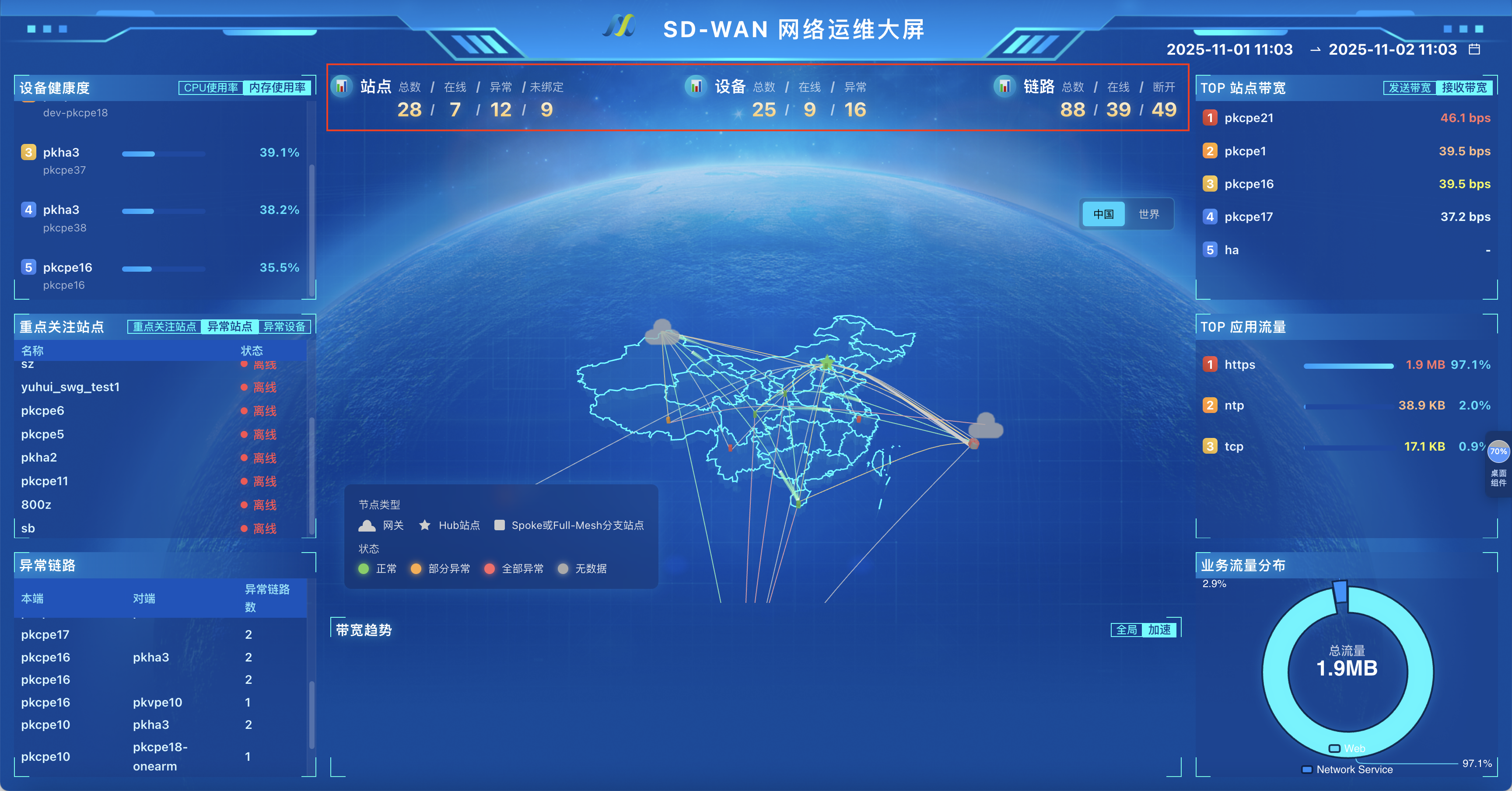

界面位置如下图

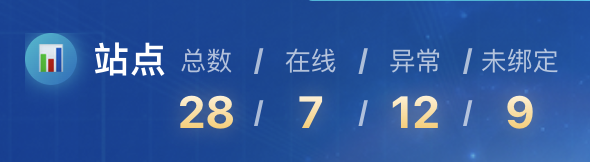

站点概览
- 界面说明
| 名称 | 说明 |
|---|---|
| 在线 | 在线站点数 |
| 异常 | 离线、部分在线(HA)的站点数 |
| 未绑定 | 未绑定站点数 |

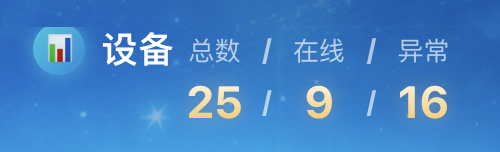

设备概览
- 界面说明
| 名称 | 说明 |
|---|---|
| 在线 | 在线设备数 |
| 异常 | 离线设备数 |

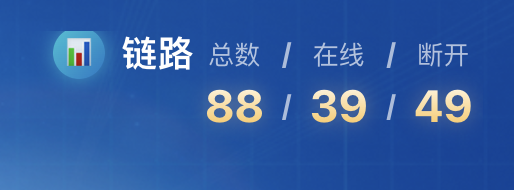

链路概览
- 界面说明
| 名称 | 说明 |
|---|---|
| 在线 | 在线链路数 |
| 断开 | 离线链路数 |
设备健康度
界面位置如下图
CPU使用率
info
- 时间范围内，设备的CPU使用率top5排行

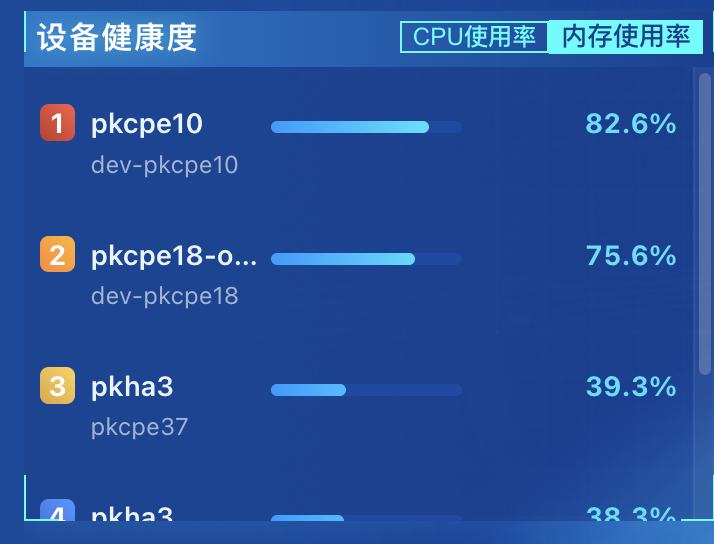

内存使用率
info
- 时间范围内，设备的内存使用率top5排行
重点关注站点

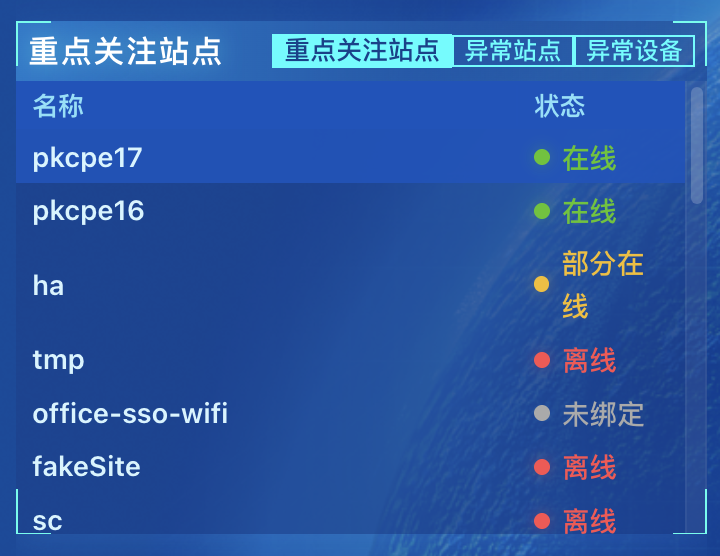

界面位置如下图
重点关注站点
info
- 重点关注站点的状态，包括：在线、部分在线(HA)、离线、未绑定

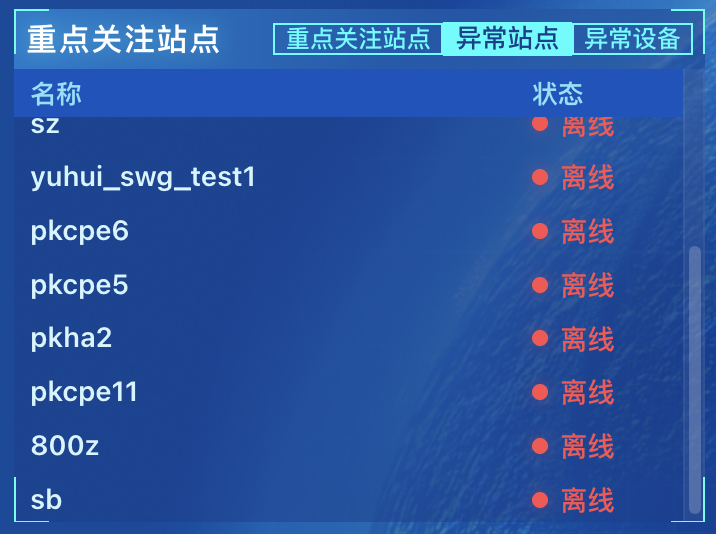

异常站点
info
- 列出异常站点，状态包括：部分在线(HA)、离线

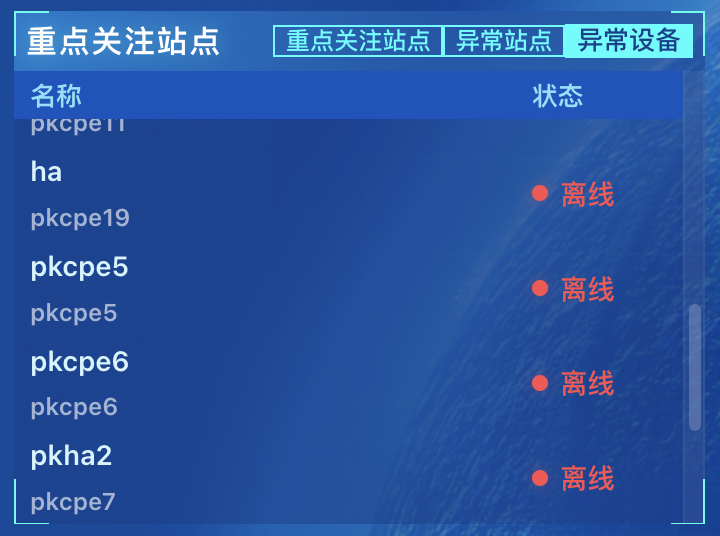

异常设备
info
- 列出离线设备
异常链路

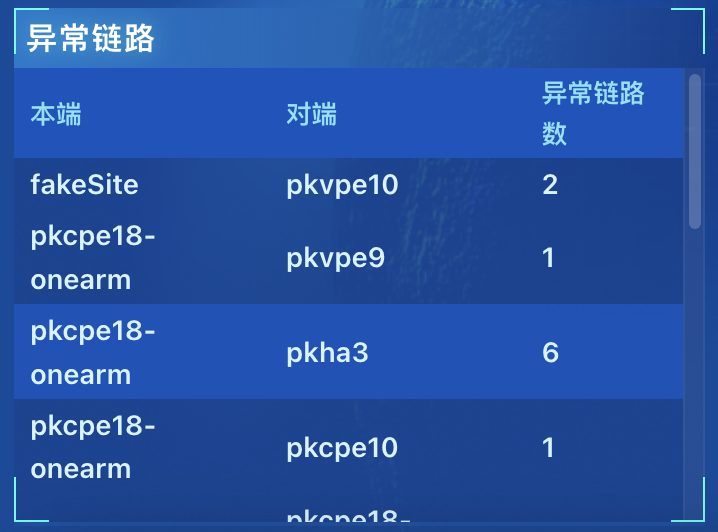

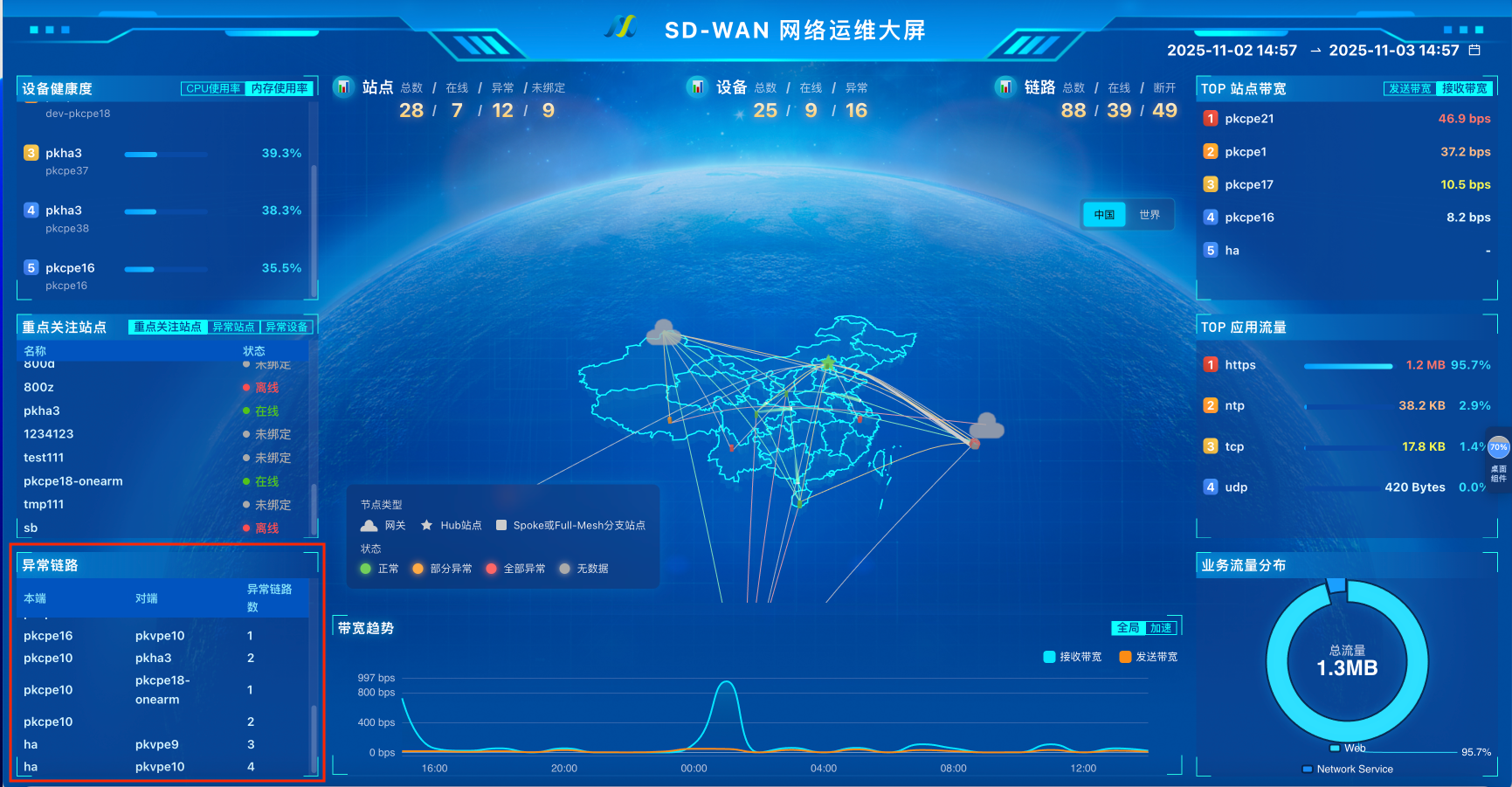

界面位置如下图
info
- 列出同一本端及对端上的异常链路数
网络拓扑

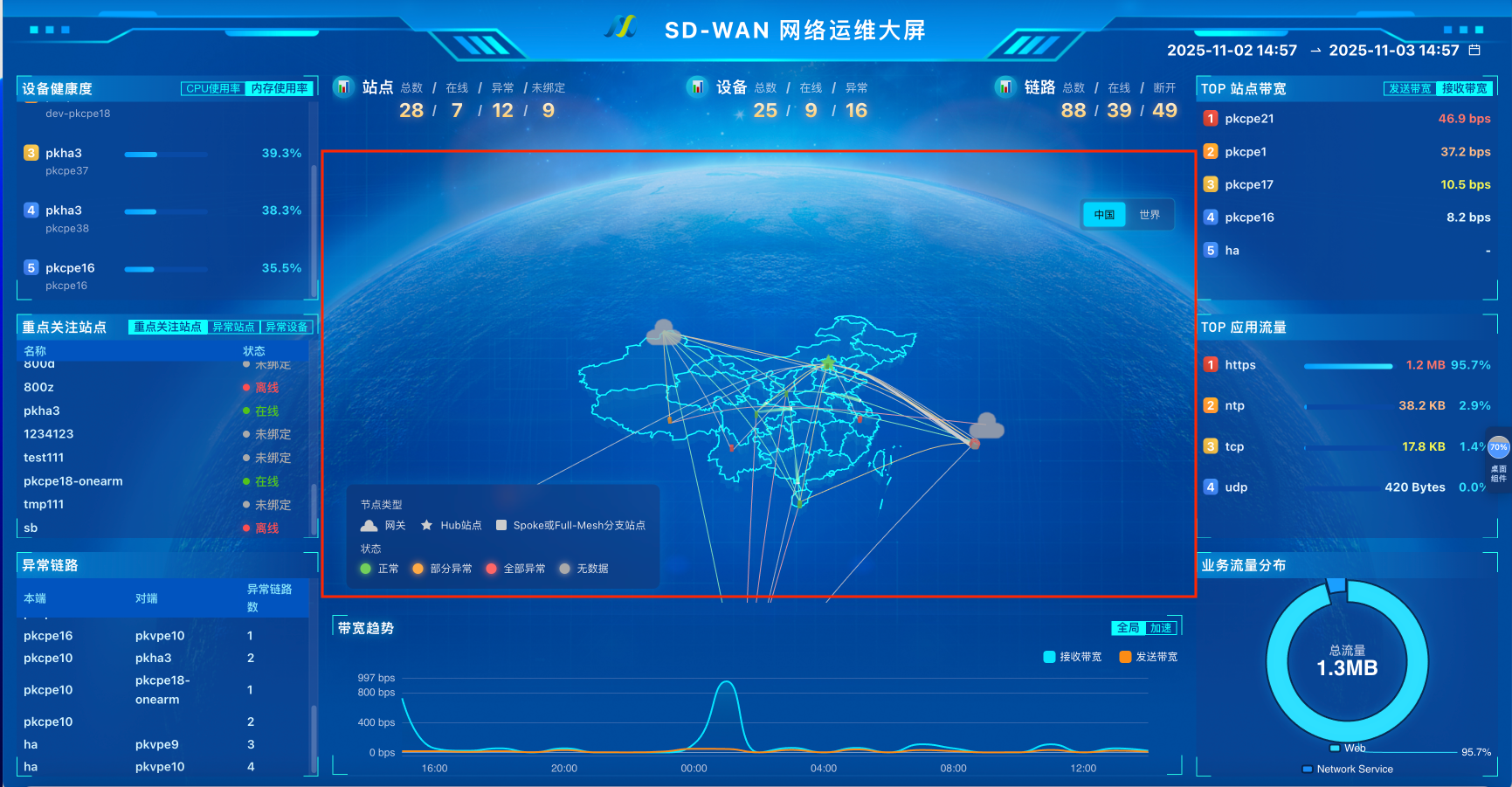

界面位置如下图
info
- 地图上标识节点、链路信息，包括：位置、状态等

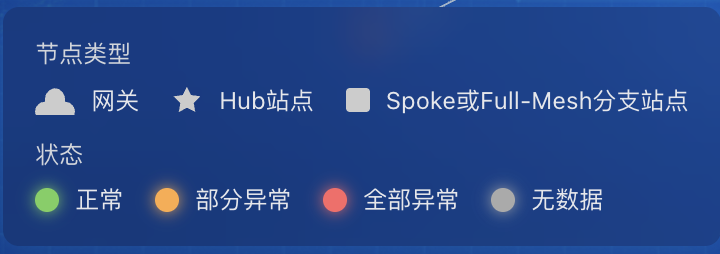

节点的图形及状态如下图
带宽趋势

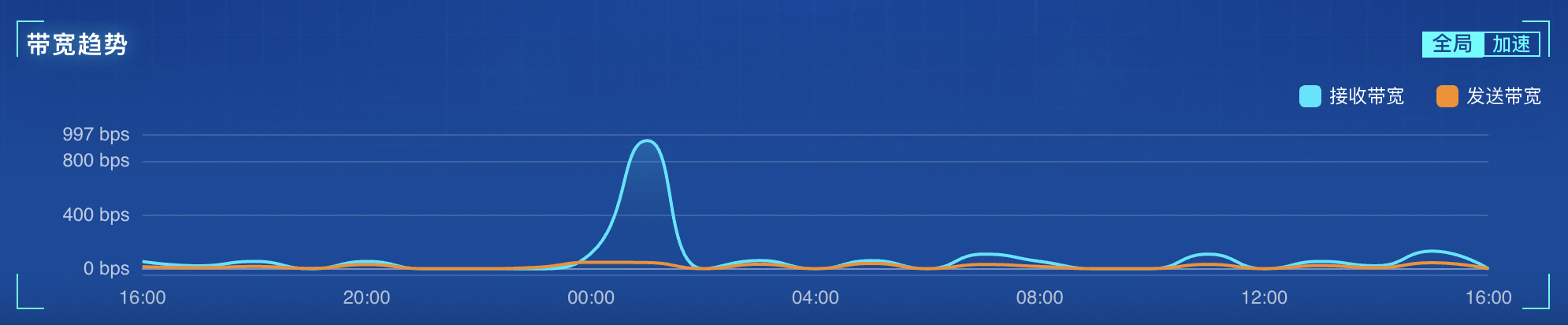

界面位置如下图
info
- 时间范围内的带宽趋势，单位：bps。包括：发送带宽、接收带宽
TOP站点带宽

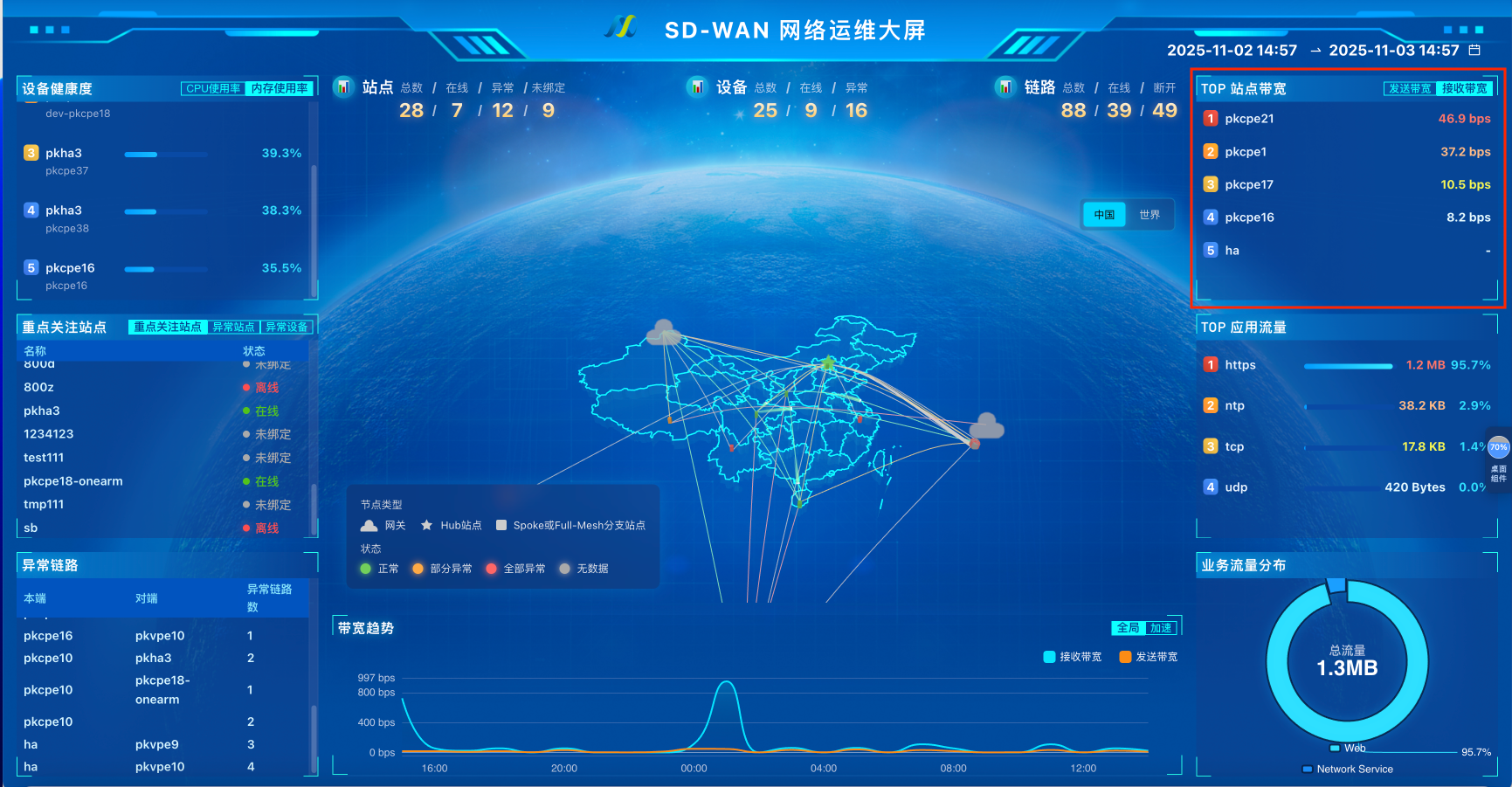

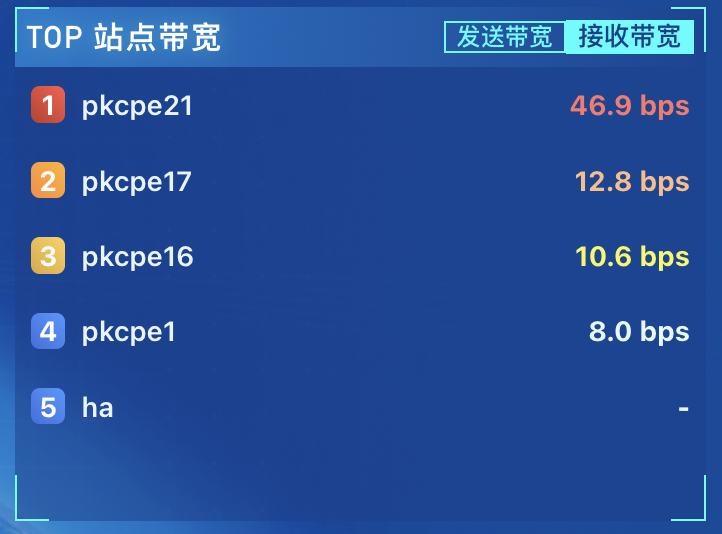

界面位置如下图
info
- 时间范围内，站点带宽的top5排行，单位：bps。包括：发送带宽、接收带宽

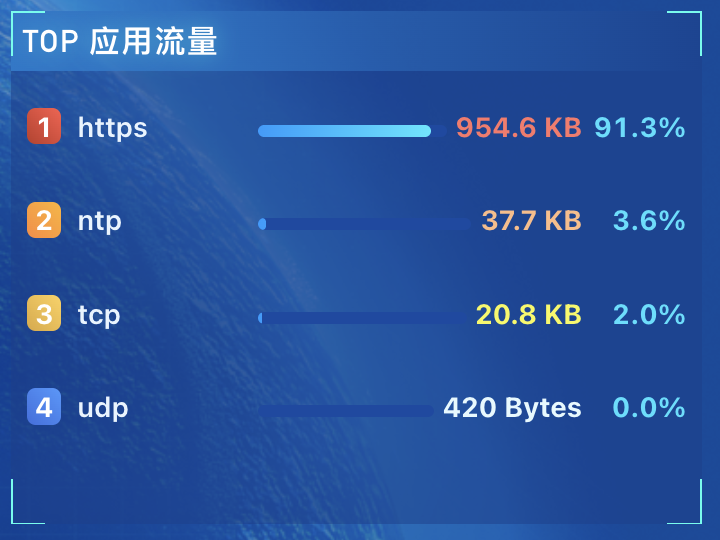

TOP应用流量

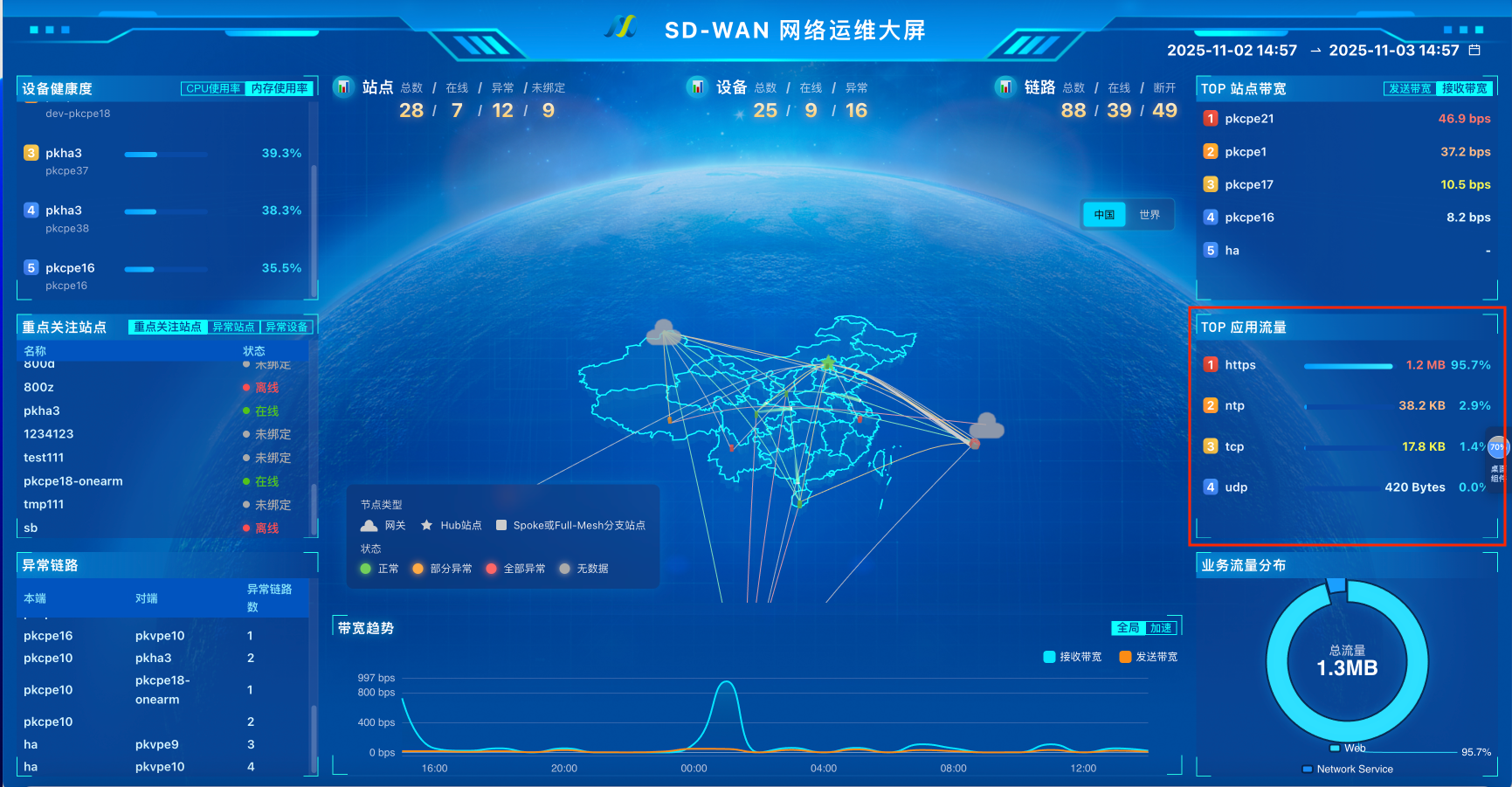

界面位置如下图
info
- 时间范围内，流量按应用划分的top5排行，单位：Byte

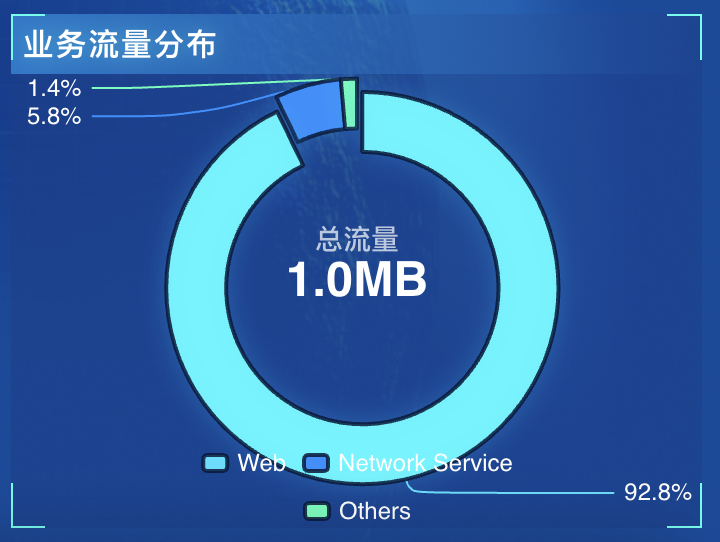

业务流量分布
界面位置如下图
info
- 时间范围内，流量按业务划分的饼图
