AWS HA 部署方案

一、方案背景​

  • 业务需要在 AWS 上部署两台 NE900（主/备），实现跟其他站点的组网，同时实现主备冗余

  • 传统 VRRP 因 AWS 不支持无法部署

  • 采用 AWS Transit Gateway (TGW) + BGP 冗余 方案

  • 通过主备设备LAN侧跟 TGW 之间建立BGP，LAN侧通过 AS_PATH 长度 控制主备优先级，传输网络 通过站点 VRF路由发布优先级 控制优先级。

二、网络架构​

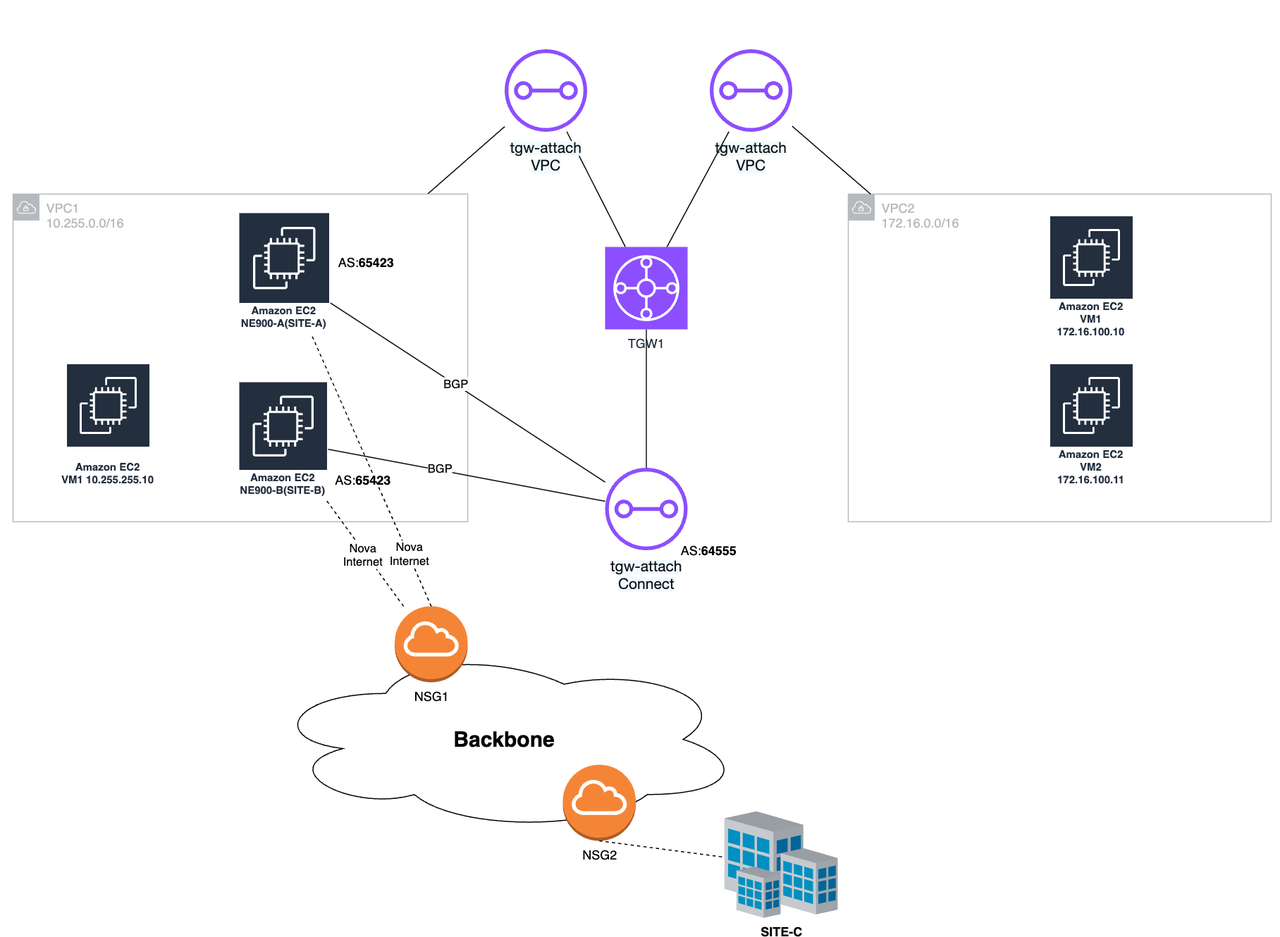

拓扑说明：

  • 两台 NE900 部署在同一 VPC，分别绑定到2个站点

  • 两个站点分别配置网关

  • 每个站点 与 TGW Attachment (Connect类型)通过LAN侧建立 BGP 连接

  • 主站点发布 BGP 路由 AS_PATH 短，备设备 AS_PATH 长

  • 主站点设置 VRF路由发布优先级高，备站点设置为 低

  • TGW 将业务 VPC 的流量根据路由策略转发到优先的 NE900

AWS TGW HA 拓扑图

info

说明：

  1. VPC1 为NE900所在的VPC，也可以是客户的业务VPC

  2. VPC2 为客户的另一个业务VPC(如果客户有多个VPC)

  3. NE900-A为主用VCPE，用于站点SITE-A; NE900-B为备用VCPE，用于站点SITE-B

  4. SITE-C 为客户的另一个非AWS的站点，LAN侧网段为 192.168.100.0/24

三、配置流程​

tip

配置背景：以上面拓扑为例进行配置; 客户已有VPC1(10.255.0.0/16)和VPC2(172.16.0.0/16)

  • SITE-A：主站点，绑定设备NE900-A

  • SITE-B：备站点，绑定设备NE900-B

  • SITE-C：另一个站点

配置目标：VPC1和VPC2可以和SITE-C互通

3.1 AWS 端-NE900配置​

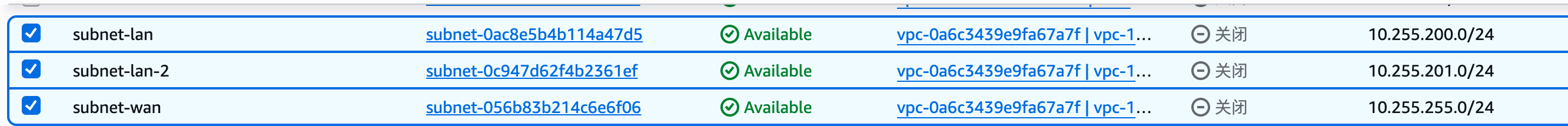

1. 创建子网​

在已有VPC1(10.255.0.0/16)下创建3个子网，一个子网用于wan，两个用于lan

  1. subnet-wan: 10.255.255.0/24

  2. subnet-lan: 10.255.200.0/24

  3. subnet-lan-2: 10.255.201.0/24

创建子网

info

如果客户需要多个WAN出口，那么需要创建多个wan的子网，比如需要2个出口，那么就创建2个子网。同时请注意开启的EC2支持的网卡数量。

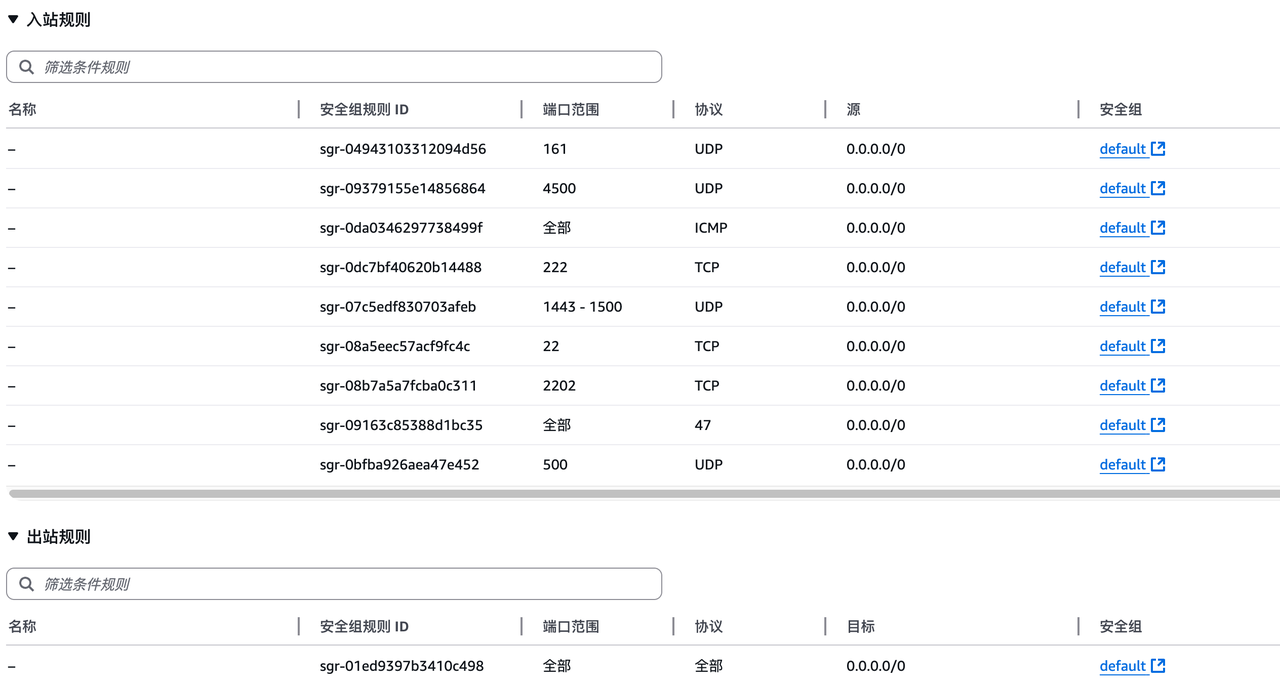

2. 配置安全组​

创建或修改安全组default，添加入站规则

  • 放行如下图所示的协议和端口

安全组配置

3. 创建EC2实例​

创建2台EC2(2C4G)使用NE900镜像进行安装VCPE

  1. 配置 2C4G (medium规格，最大支持3个网卡)

  2. 镜像选择 NE900（自行上传到aws）

  3. 子网使用 subnet-wan

  4. 安全组使用 default

  5. 硬盘选择30G

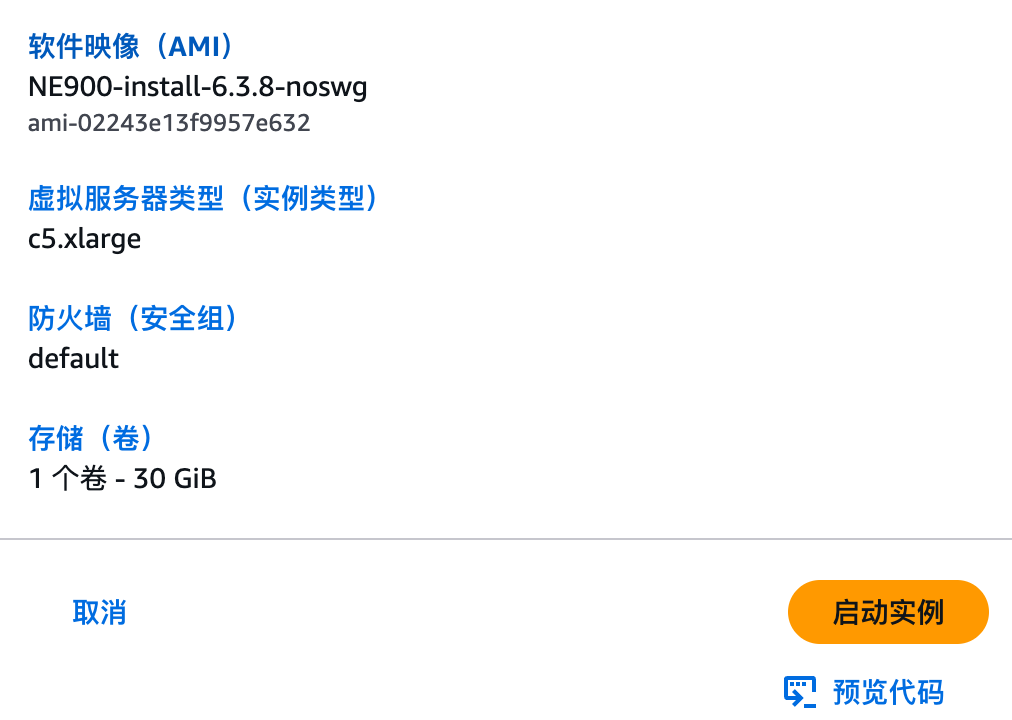

创建EC2

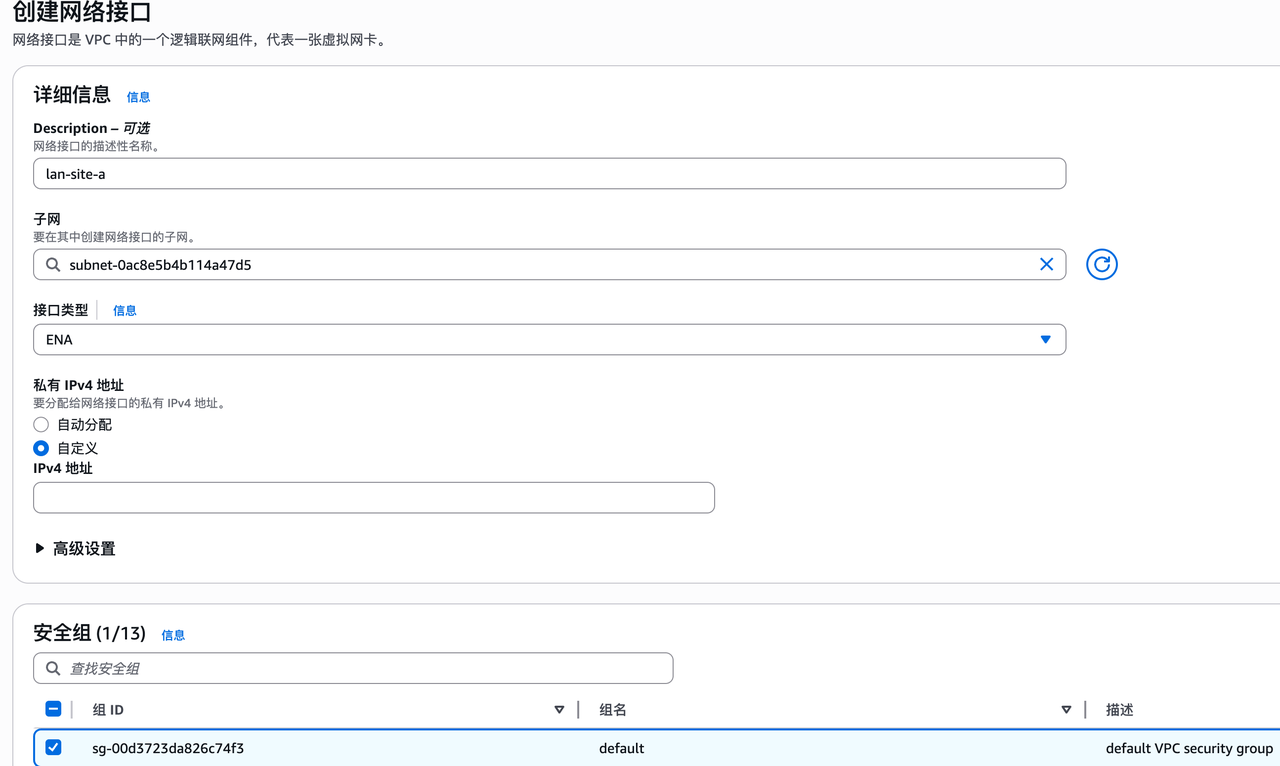

4. 添加网络接口​

创建成功后，为每台设备增加一个私网接口

  1. 进入实例，选择网络与安全-网络接口，创建网络接口

  2. 子网选择之前创建的subnet-lan

  3. 接口类型默认ENA

  4. IPv4地址填写站点LAN口的IP

    • SITE-A: 10.255.200.201

    • SITE-B: 10.255.201.202

创建网络接口

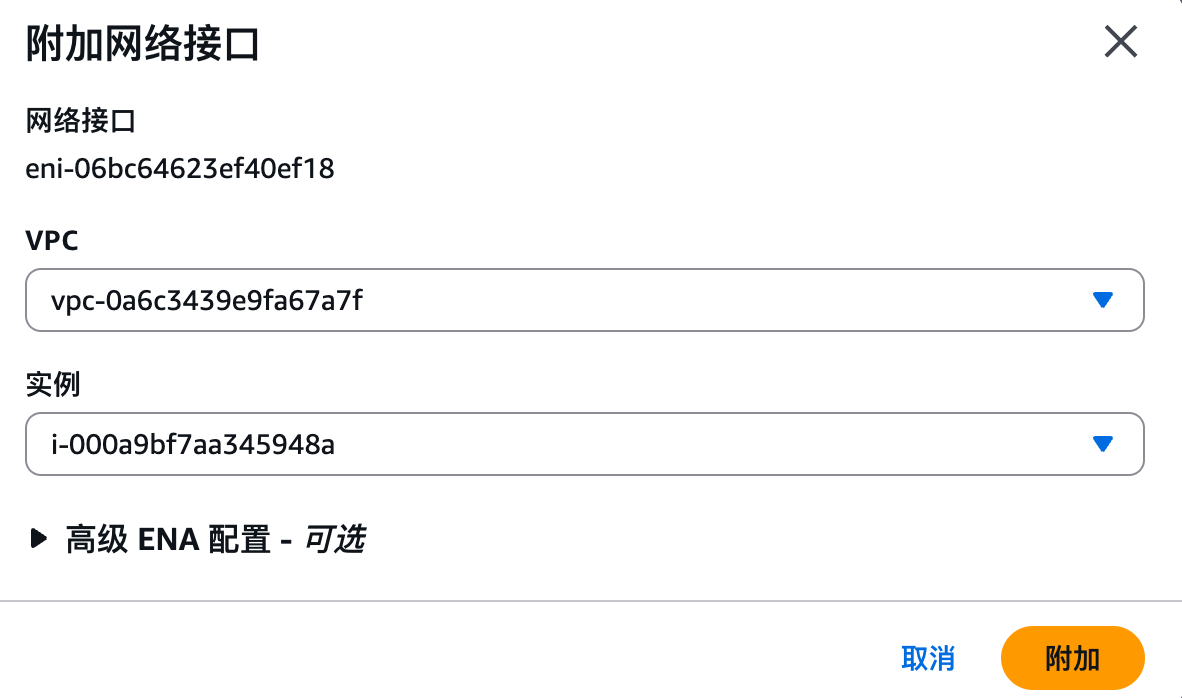

  1. 选择创建的网络接口ENI，点击操作-附加，选择VPC1中我们创建的NE900实例

附加网络接口

info

如果有多个wan，那么继续添加接口，方式同上

danger

lan使用的网络接口必须 关闭 源/目标检查

5. 添加接口到系统​

登录创建的NE900设备，通过命令行执行以下命令，添加接口

config -u ports/GE2 -m put '{"ifname": "eth1", "name": "GE2"}'
info

如果有多个wan接口，比如还有GE3，那么同样的方式添加

config -u ports/GE3 -m put '{"ifname": "eth2", "name": "GE3"}'
  • 另一个NE900执行相同的操作

3.2 AWS 端-TGW配置​

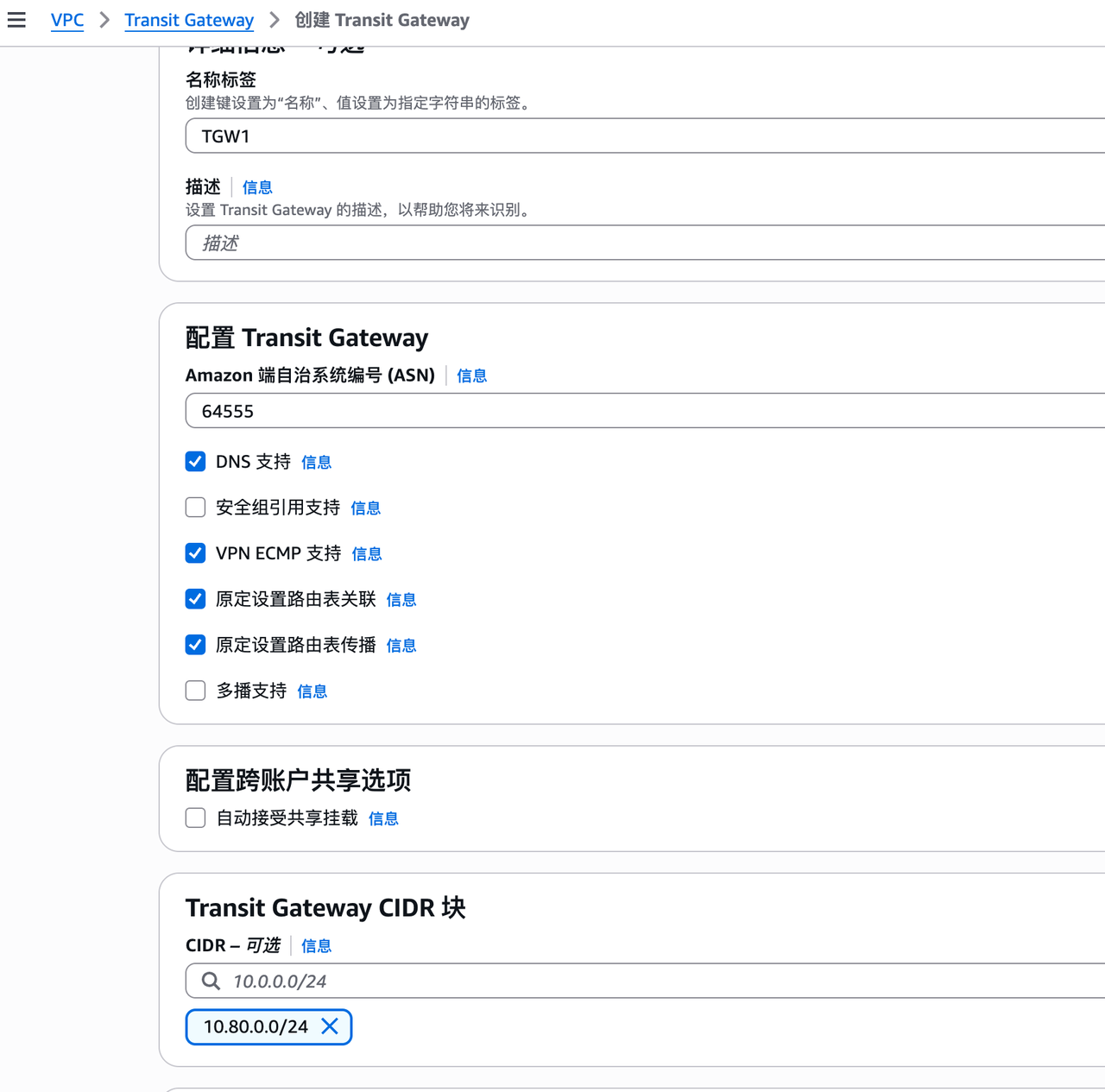

1. 创建 TGW​

  1. 配置asn: 例如 64555

  2. 配置Transit Gateway CIDR：例如 10.80.0.0/24

创建TGW

2. 创建 VPC1 的 TGW VPC Attachment​

为VPC1(为 NE900 所在VPC) 创建 TGW VPC Attachment（VPC挂载）

  1. 进入中转网关-中转网关连接，创建 Transit Gateway 挂载

  2. 选择之前创建的tgw

  3. 挂载类型选择 VPC

  4. VPC挂载，选择VPC1(10.255.0.0/16)

  5. 子网选择之前创建的subnet-wan(该子网是用来放 TGW 的 ENI)

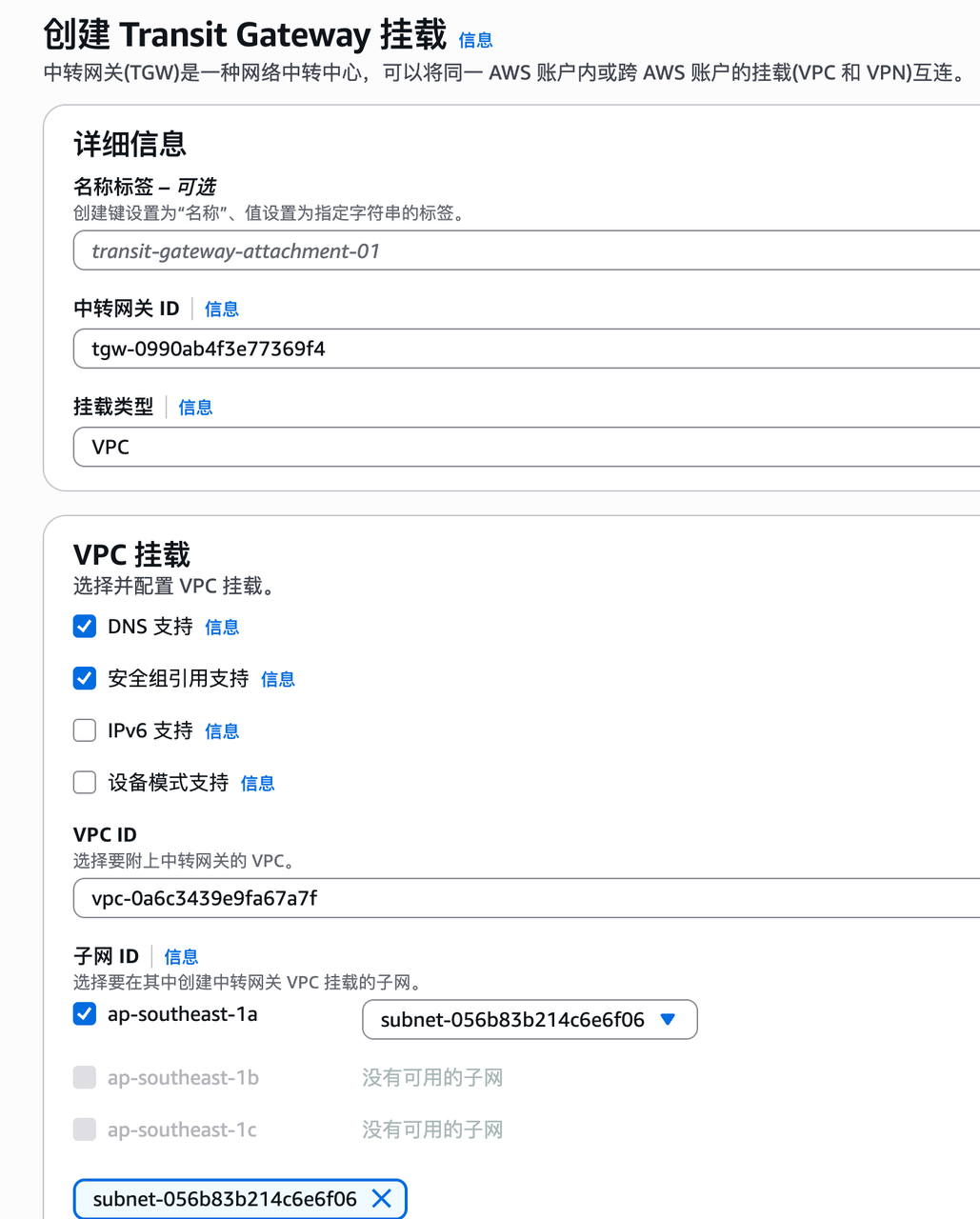

创建VPC挂载

danger

如果VPC有多个可用区，必须 每个可用区都选择一个子网，否则跨可用区的流量会不通

3. 创建 VPC2 的 TGW VPC Attachment​

为VPC2(172.16.0.0/16，客户另一个VPC) 创建 TGW VPC Attachment（VPC挂载）

  1. 进入中转网关-中转网关连接，创建 Transit Gateway 挂载

  2. 选择之前创建的tgw

  3. 挂载类型选择 VPC

  4. VPC挂载，选择VPC2(172.16.0.0/16)

  5. 子网选择任一子网

4. 创建 TGW Connect Attachment​

  1. 进入中转网关-中转网关连接，创建 Transit Gateway 挂载

  2. 选择之前创建的tgw

  3. 挂载类型选择 Connect

  4. 传输挂载 ID选择刚才挂载VPC1的 tgw-attach id

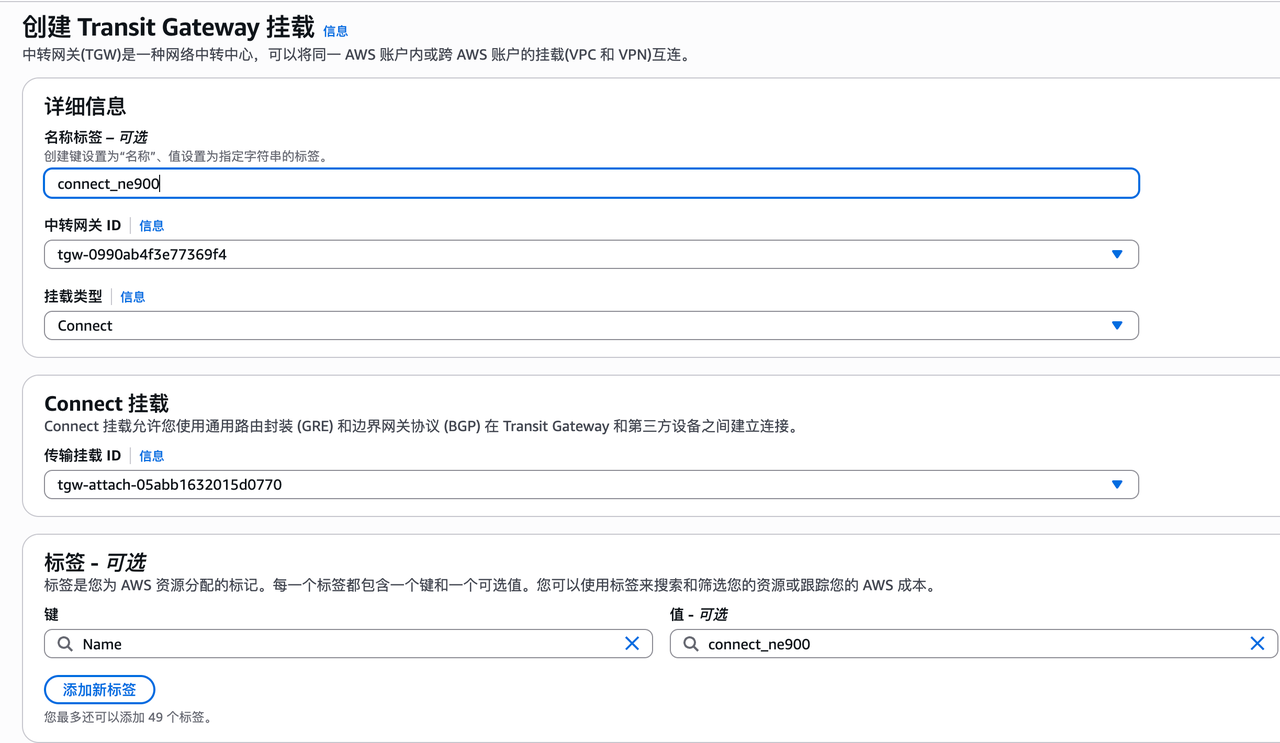

创建Connect挂载

5. 创建 Connect 对等（NE900-A）​

在 TGW Connect Attachment 上创建 Connect 对等（NE900-A）

参考：Connect attachments and Connect peers

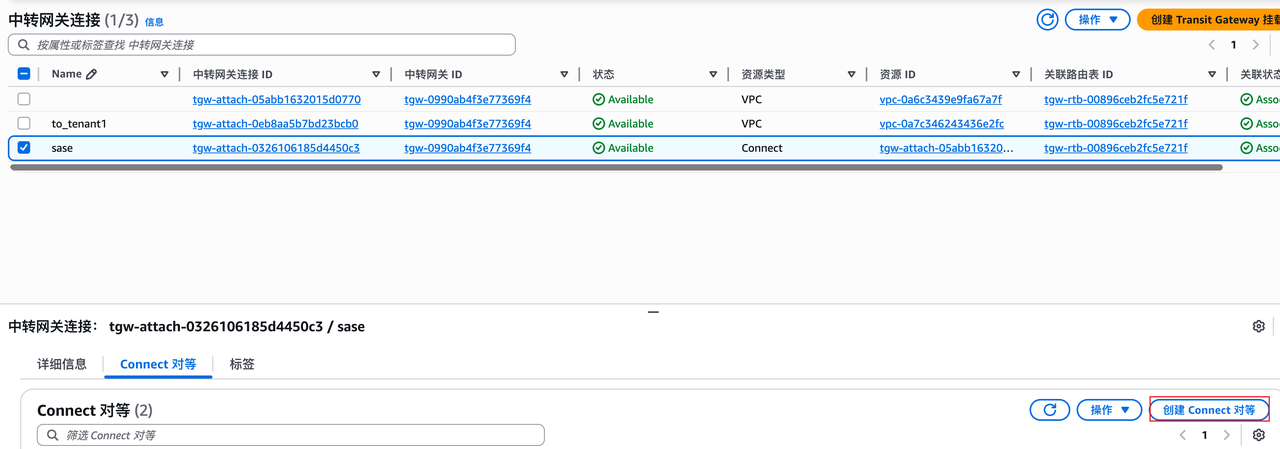

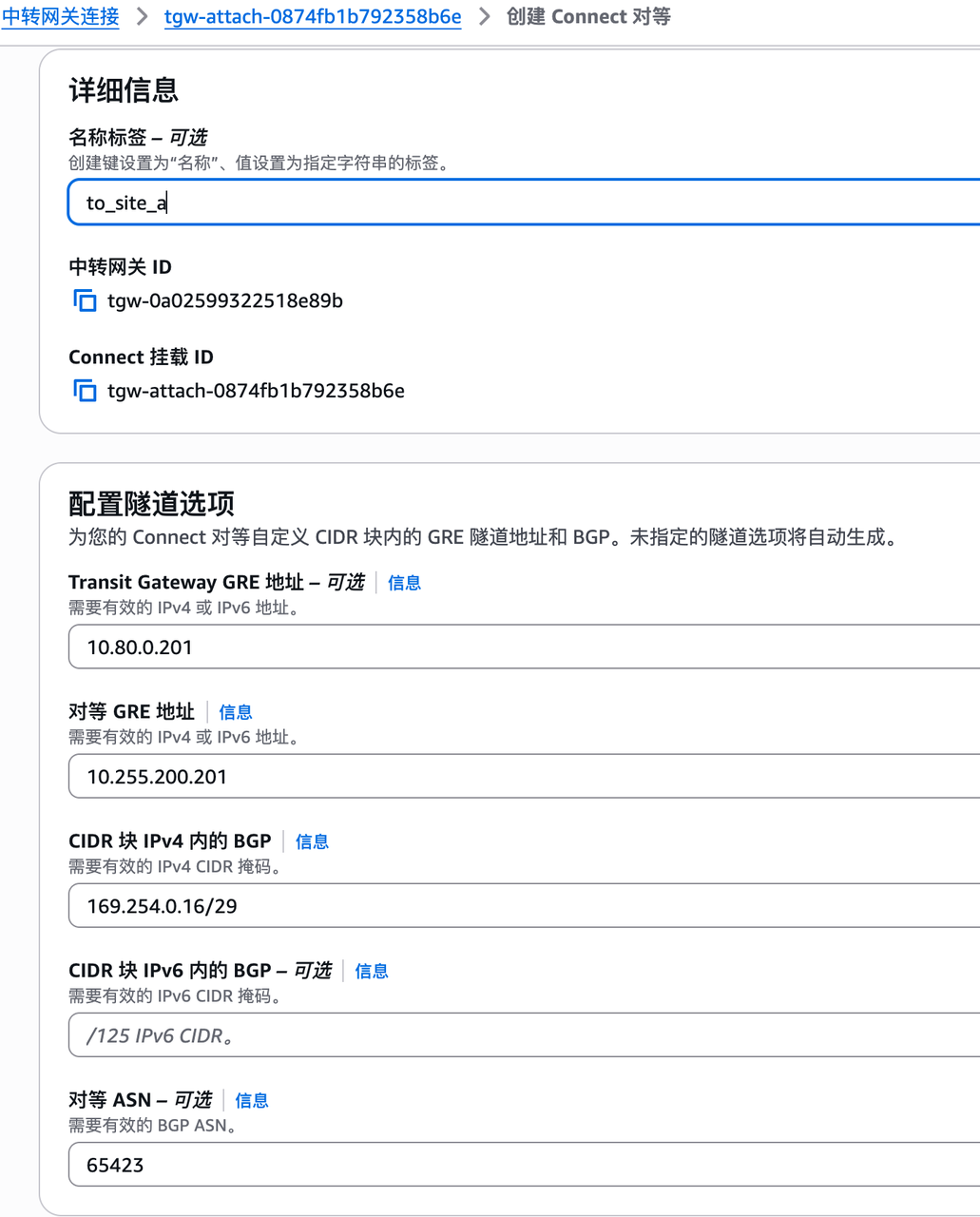

  1. 在中转网关-中转网关挂载中，选中刚才创建的Connet挂载，然后点击创建 Connect对等

创建Connect对等

  1. Transit Gateway GRE 地址：在Transit Gateway CIDR中分配一个，比如 10.80.0.201

  2. 对等 GRE 地址: NE900-A 的 lan 地址 10.255.200.201

  3. CIDR 块 IPv4 内的 BGP: 169.254.0.16/29

info

The inside IP addresses that are used for BGP peering. You must specify a /29 CIDR block from the 169.254.0.0/16 range for IPv4. The following CIDR blocks are reserved and cannot be used:

  • 169.254.0.0/29
  • 169.254.1.0/29
  • 169.254.2.0/29
  • 169.254.3.0/29
  • 169.254.4.0/29
  • 169.254.5.0/29
  • 169.254.169.248/29
  1. 对等 ASN: 例如 65423

Connect对等配置

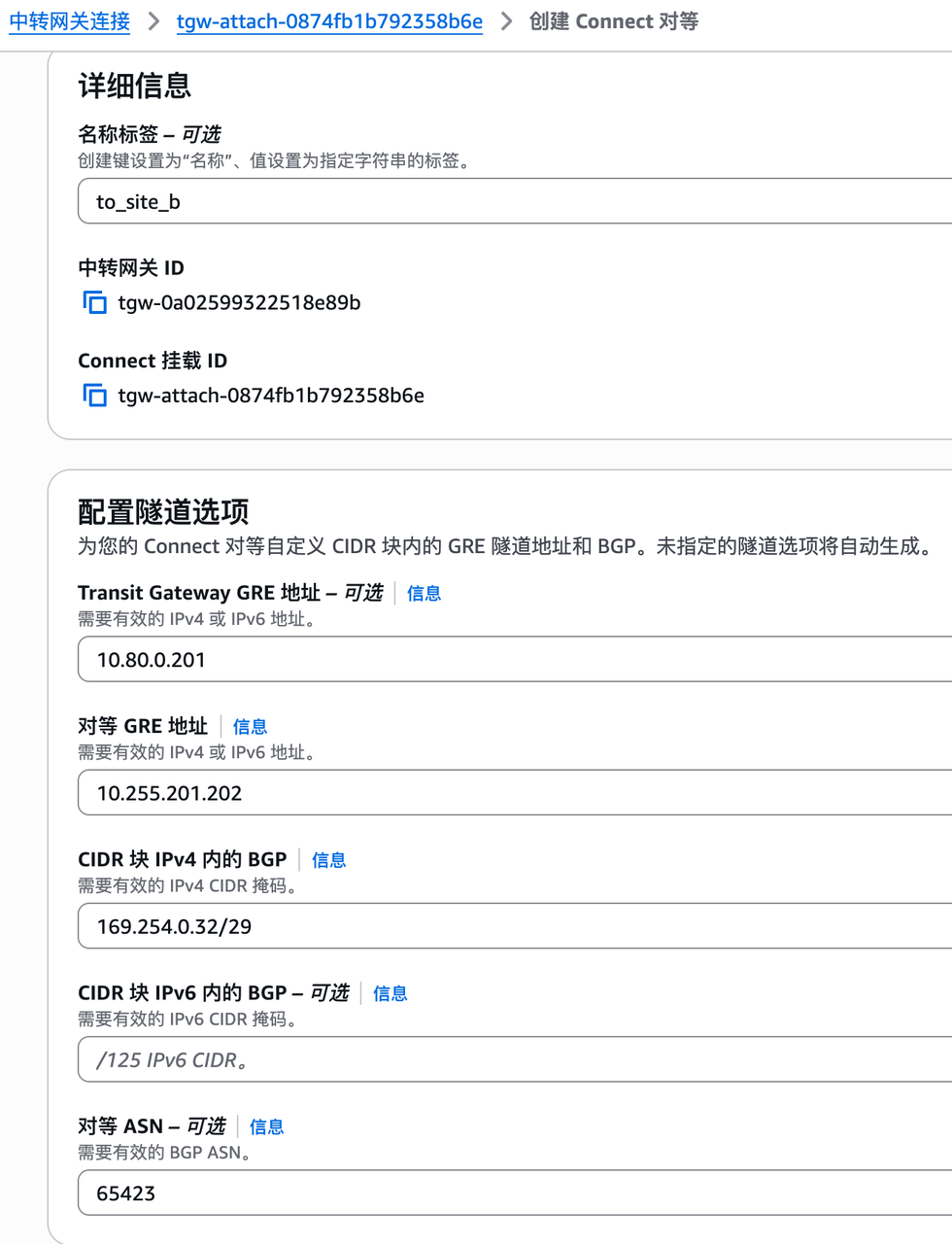

6. 创建 Connect 对等（NE900-B）​

在 TGW Connect Attachment 上创建 Connect 对等（NE900-B）

  1. 在中转网关-中转网关挂载中，选中刚才创建的Connet挂载，然后点击创建 Connect对等

  2. Transit Gateway GRE 地址：在Transit Gateway CIDR中分配一个，比如 10.80.0.202

  3. 对等 GRE 地址: NE900-B 的 lan 地址 10.255.201.202

  4. CIDR 块 IPv4 内的 BGP: 169.254.0.32/29

  5. 对等 ASN: 例如 65423（注意：2个Connet的 BGP AS必须一致）

Connect对等配置B

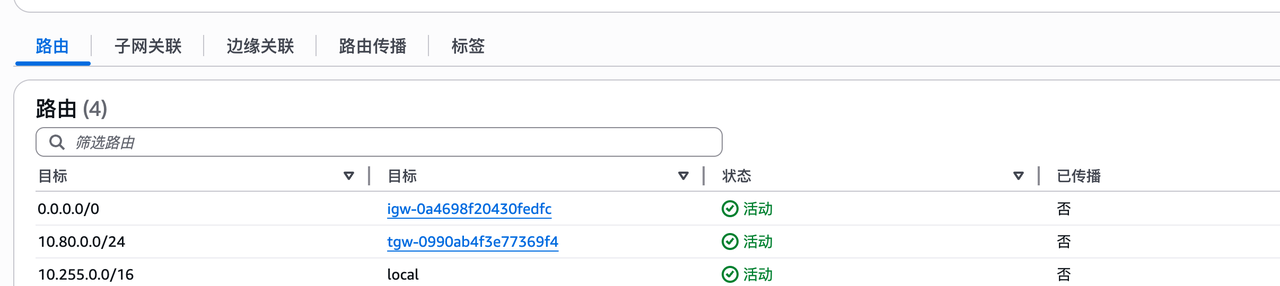

7. 配置 VPC1 路由表 - TGW CIDR​

在 VPC1(10.255.0.0/16) 的 VPC Route Table 中添加 Transit Gateway CIDR 到TGW的路由

该条路由的目的是让NE900可以访问到TGW

  1. 进入VPC-路由表-路由-编辑路由-添加路由

  2. 目标为Transit Gateway CIDR，即10.80.0.0/24

  3. 下一跳为 Transit Gateway，选择创建的tgw实例

VPC1路由表配置

8. 配置 VPC1 路由表 - 私网网段​

在VPC1(10.255.0.0/16)的 VPC Route Table 中添加 私网网段 到TGW的路由

该条路由的目的是把需要访问的东西向流量导入到TGW

  1. 目标为私网地址 192.168.0.0/16; 10.0.0.0/8; 172.16.0.0/12

  2. 下一跳为 Transit Gateway，选择创建的tgw实例

info

这里按照需求填写，例如远端规划的是 10.0.0.0/16，那就按需填写，如果不确定可以写3大私网网段

9. 配置 VPC2 路由表​

在VPC2(172.16.0.0/16)的 VPC Route Table 中添加 私网网段 到TGW的路由

该条路由的目的是VPC把流量导入到TGW

  1. 目标为私网地址 192.168.0.0/16; 10.0.0.0/8; 172.16.0.0/12

  2. 下一跳为 Transit Gateway，选择创建的tgw实例

info

这里按照需求填写，例如远端规划的是 10.0.0.0/16，那就按需填写，如果不确定可以写3大私网网段

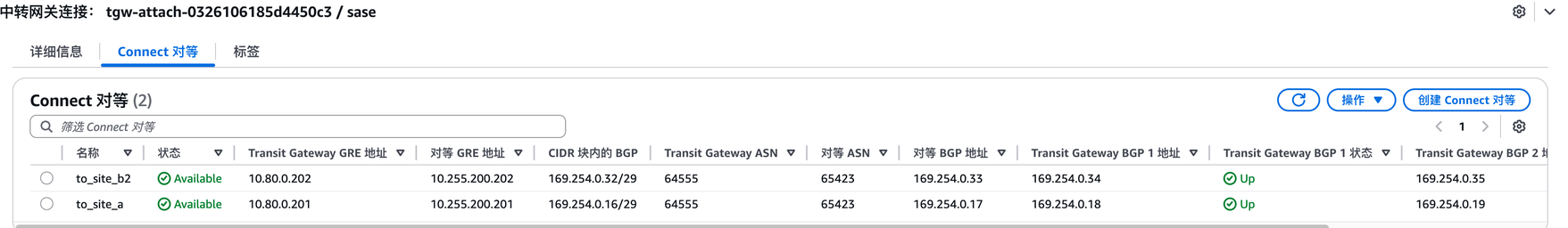

10. 查看 Connect 对等信息​

创建完成后，查看Connect对等信息，获取 对等 BGP 地址

Connect对等BGP信息

3.3 SASE 端配置​

1. 创建站点​

创建2个站点，绑定2台NE900

  • SITE-A NE900-A

  • SITE-B NE900-B

2. 配置 WAN 和 LAN 接口​

2个站点分别配置WAN和LAN接口

  1. WAN口配置 Nova Internet 传输网络标签（如果为云专线就改为 Nova专线）

  2. LAN口，选择GE2，并配置地址(地址使用之前挂载的网卡地址)

    • SITE-A 10.255.200.201/24

    • SITE-B 10.255.201.202/24

3. 配置 BGP 连接​

2个站点分别配置到TGW的BGP连接，信息参考TGW的 Connect对等信息（keep-alive 10秒 hold timer 30秒）

danger

注意：每个站点必须和TGW建立2个BGP连接。

参考: https://docs.aws.amazon.com/vpc/latest/tgw/tgw-connect.html

BGP配置要求

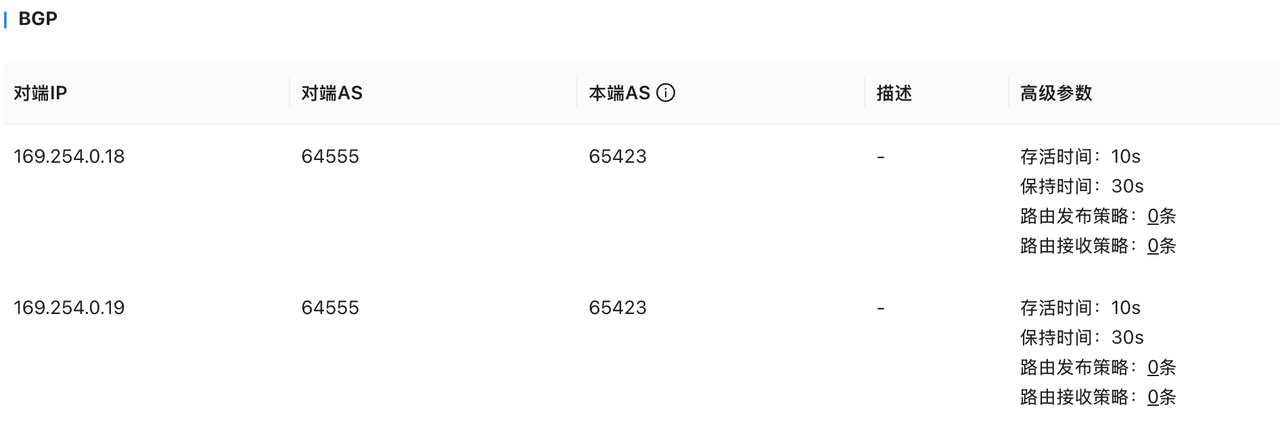

SITE-A：主站点​

AS Path Prepend 默认 0

SITE-A BGP配置

SITE-B：备站点​

AS Path Prepend长度为 3

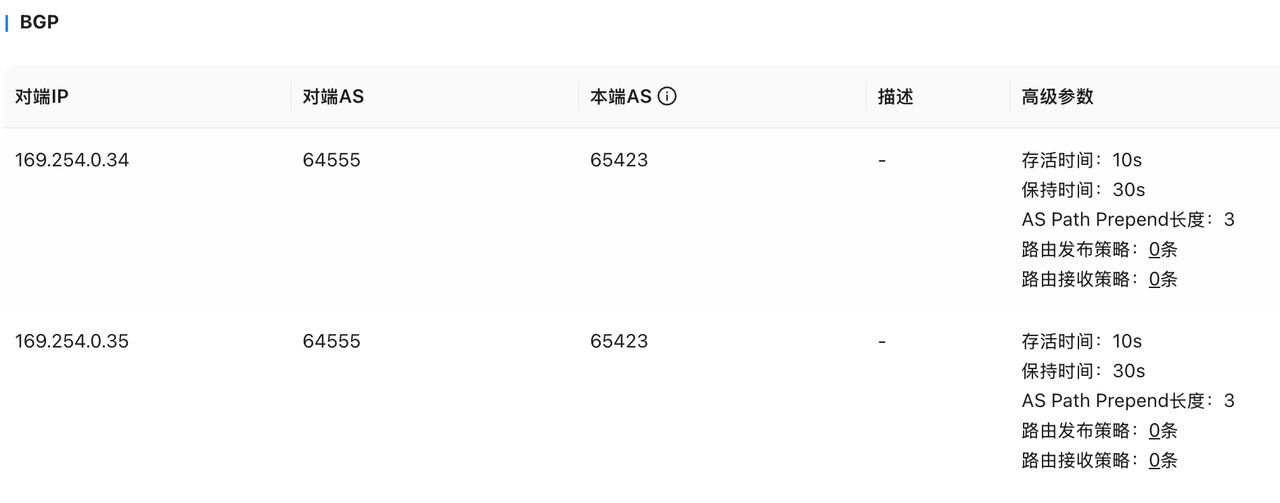

SITE-B BGP配置

info

注意：TGW 默认 BGP keep-alive 10 seconds；默认 hold timer 30 seconds.

所以SASE配置小于上面默认值不会生效，建议配置成和TGW一致。

参考: https://docs.aws.amazon.com/vpc/latest/tgw/tgw-connect.html

4. 配置 VRF 路由发布优先级​

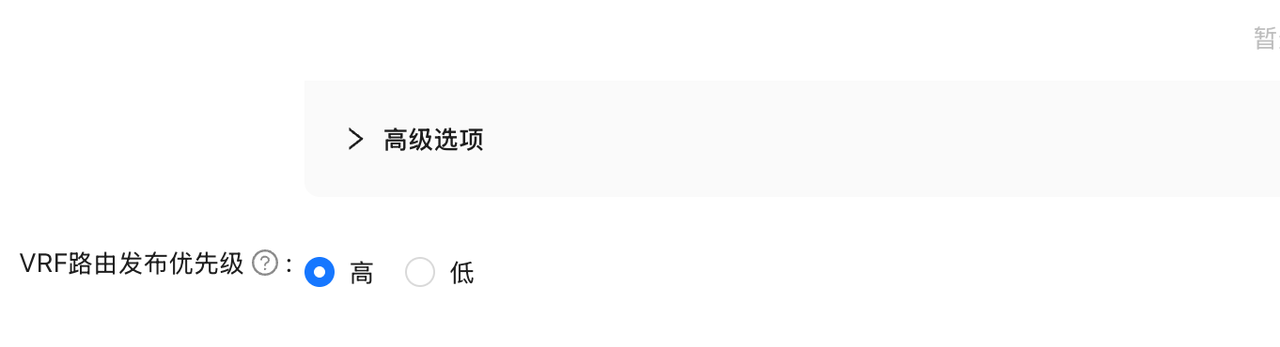

SITE-A​

设置 VRF路由发布优先级高

SITE-A VRF优先级

SITE-B​

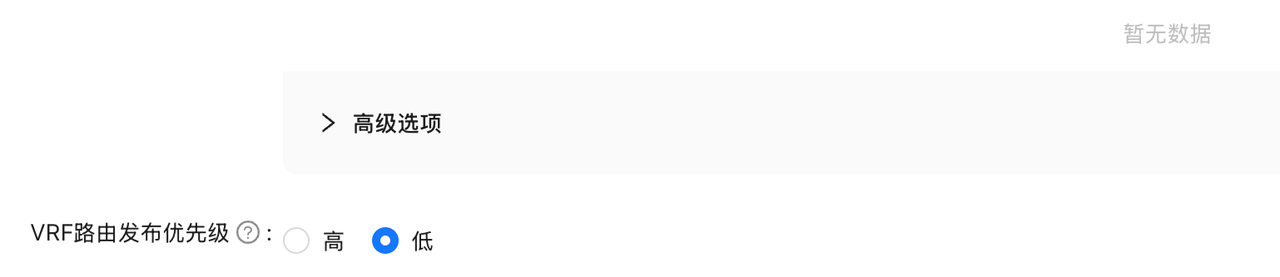

设置 VRF路由发布优先级低

SITE-B VRF优先级

5. 配置静态路由（SITE-A）​

在VRF配置中，进入LAN-VRF路由-静态路由

  1. 添加静态路由
  • IP前缀：Transit Gateway CIDR：例如 10.80.0.0/24
  • 下一跳: LAN口所在subnet的网关 10.255.200.1

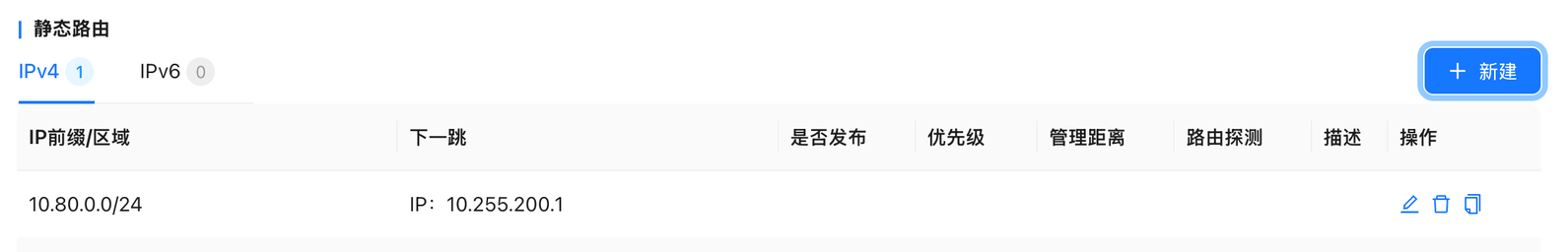

SITE-A静态路由

6. 配置静态路由（SITE-B）​

在VRF配置中，进入LAN-VRF路由-静态路由

  1. 添加静态路由
  • IP前缀：Transit Gateway CIDR：例如 10.80.0.0/24
  • 下一跳: LAN口所在subnet的网关 10.255.201.1

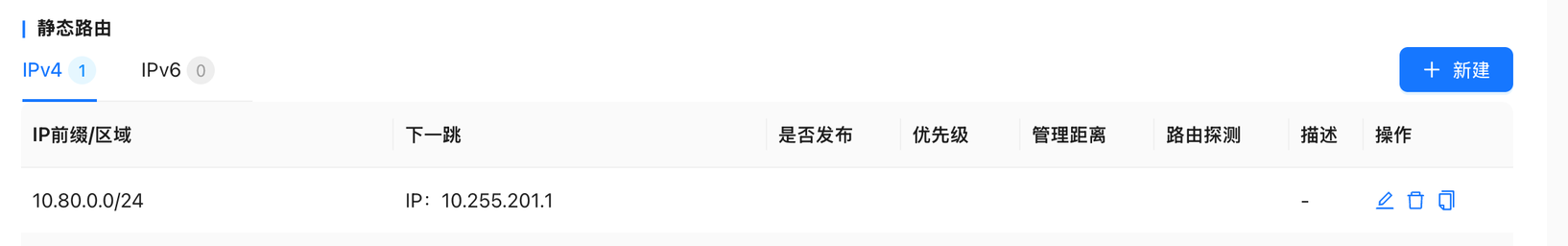

SITE-B静态路由

7. 配置GRE隧道​

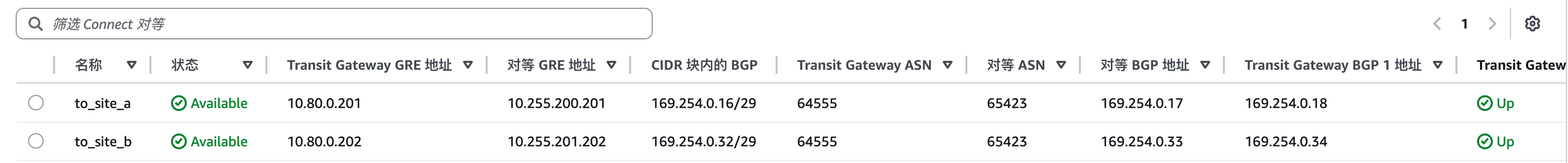

tip

地址信息参考TGW的Connect配置

Connect配置信息

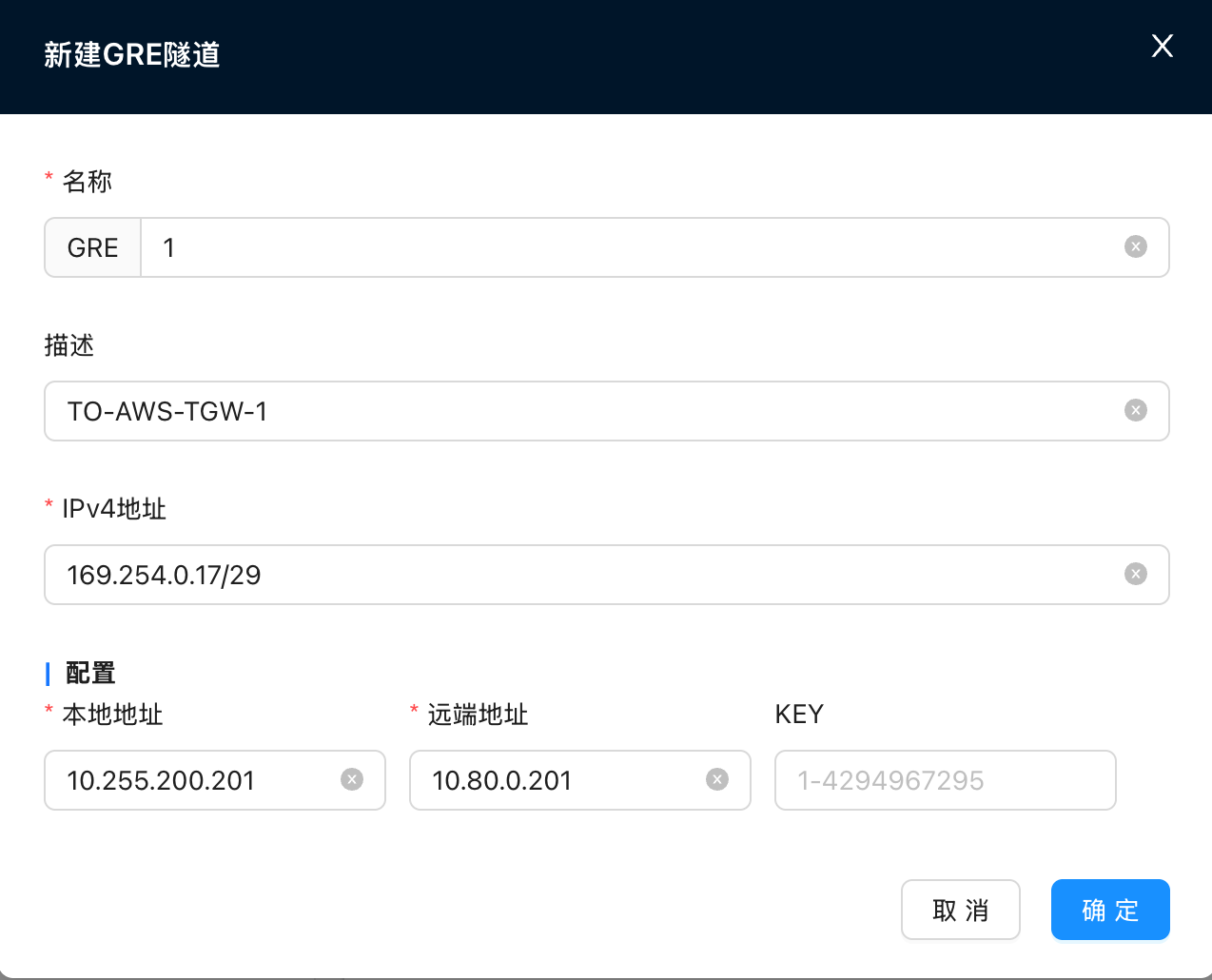

1. 在SITE-A添加gre隧道​

【站点】-【VRF配置】-【GRE隧道】-【新建】

  • 本地地址： LAN口ip
  • 远端地址： TGW的Connect配置的tgw gre地址
  • IPv4地址：TGW的Connect配置的对等BGP地址

NE900-A GRE配置

2. 在SITE-B添加gre隧道​

【站点】-【VRF配置】-【GRE隧道】-【新建】

  • 本地地址： LAN口ip
  • 远端地址： TGW的Connect配置的tgw gre地址
  • IPv4地址：TGW的Connect配置的对等BGP地址

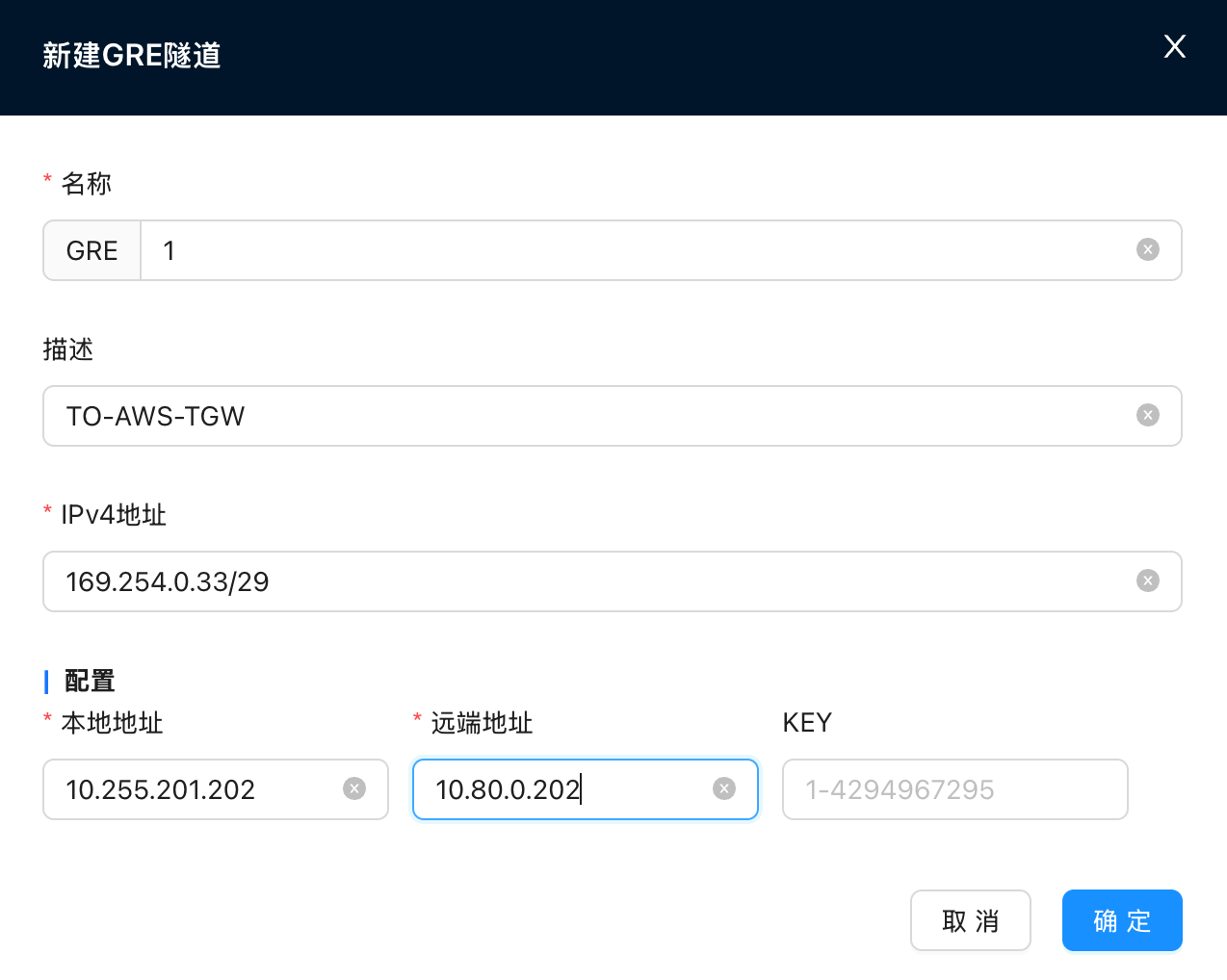

NE900-B GRE配置

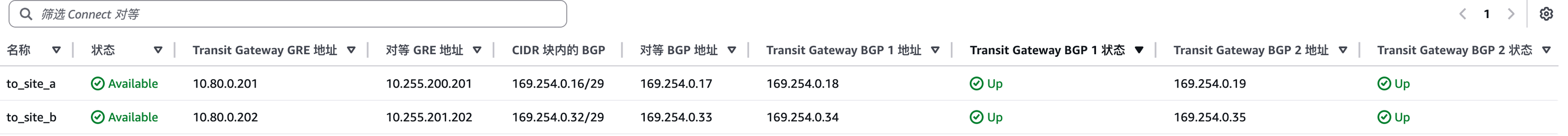

3.5 确认配置状态​

上述配置都完成后，在中转网关连接-Connect 对等中确认BGP状态为 UP

BGP状态确认

四、故障切换机制​

  • 当主 NE900（SITE-A） 故障或与 TGW BGP 会话中断时，TGW 自动撤销主路由，选择备NE900的路由
  • 恢复后，主NE900重新建立 BGP 会话，AS_PATH 短路由再次成为首选

五、查看路由信息​

在 TGW 查看路由​

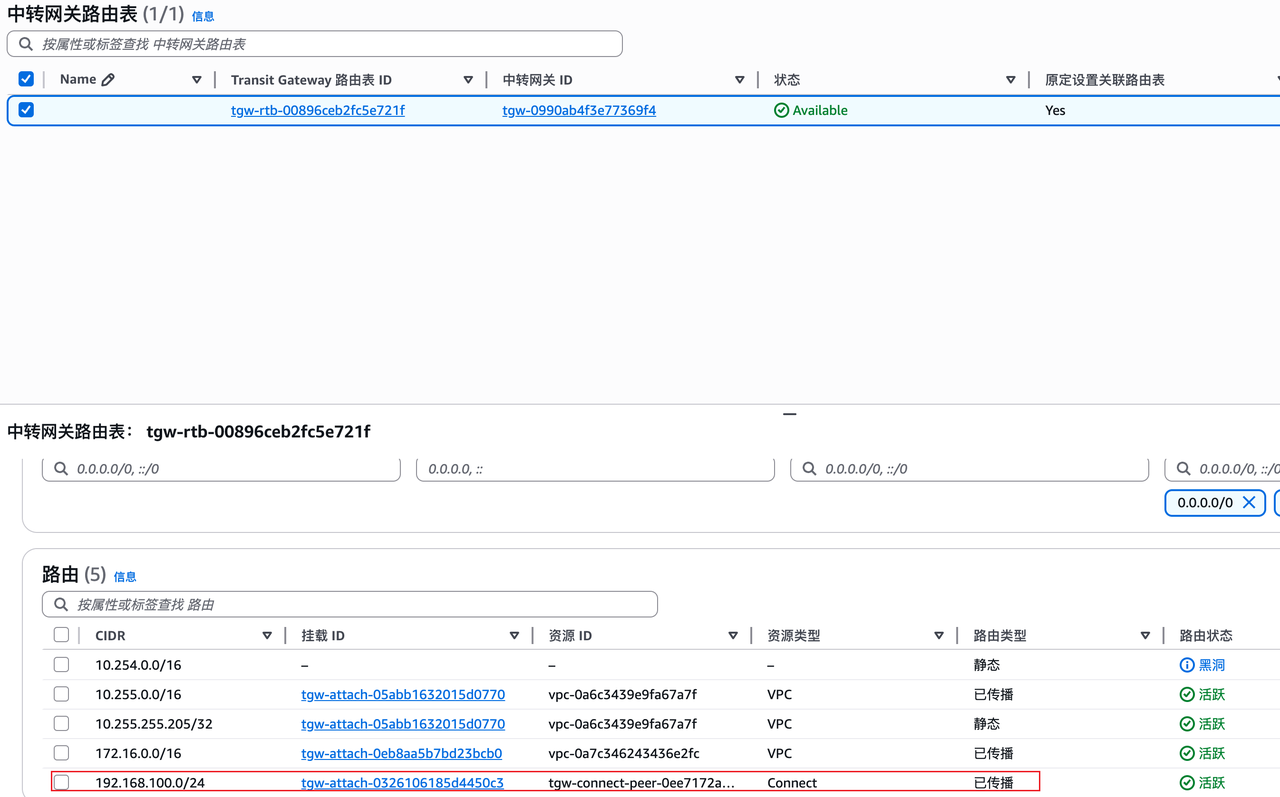

  1. 中转网关-中转网关路由表，选择我们的路由表，在路由信息中确认收到了SITE-C的路由

TGW路由信息

在 SASE 上查看 SITE-C 站点的路由​

  1. 在站点-监控-诊断中，通过查询BGP路由，可以看到已经学到了VPC1和VPC2的路由

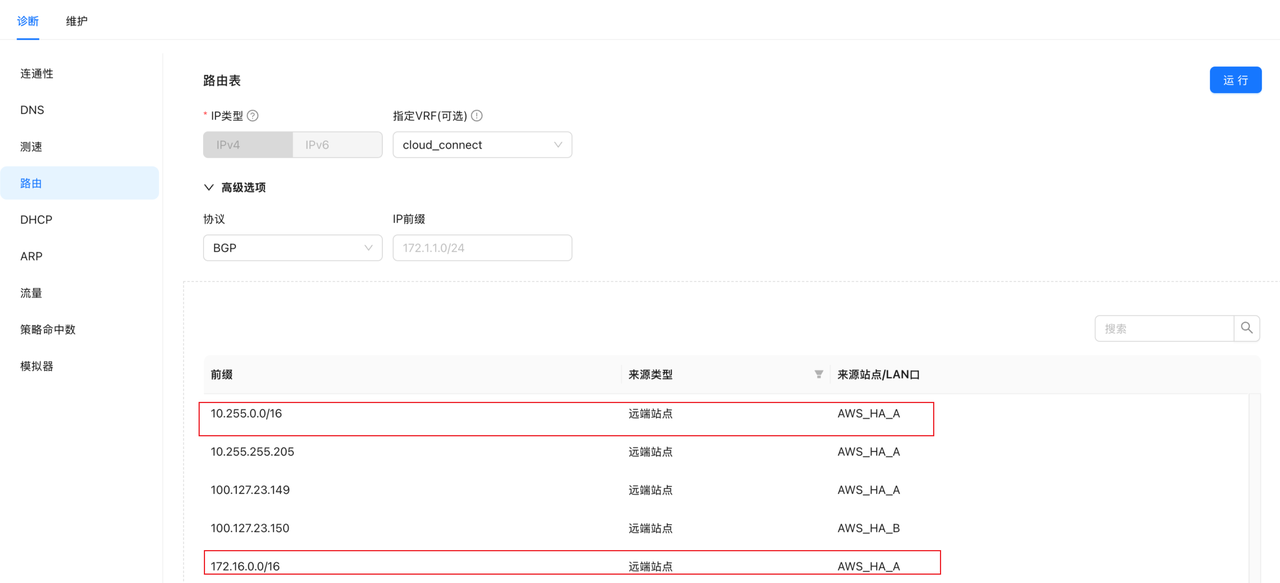

SASE路由信息
