一、 功能概述​

透明模式是设备在二层转发架构下运行的一种工作模式。在该模式下，不改变数据包的源、目的 IP 地址信息，而是以二层桥接的方式在网络中转发流量，实现数据透明传输。

设备在透明模式下对上层网络拓扑无感知，可在不影响现有网络结构的情况下，实现流量监控、策略控制、安全检测等功能。

二、 支持的设备型号​

1. 支持硬件旁路的设备​

  • NE206BX
  • NE600MZ

2. 不支持硬件旁路的设备​

  • 除NE206BX外的其它NE206
  • 除NE600MZ外的其它NE600
  • NE800
  • NE900

三、 部署场景​

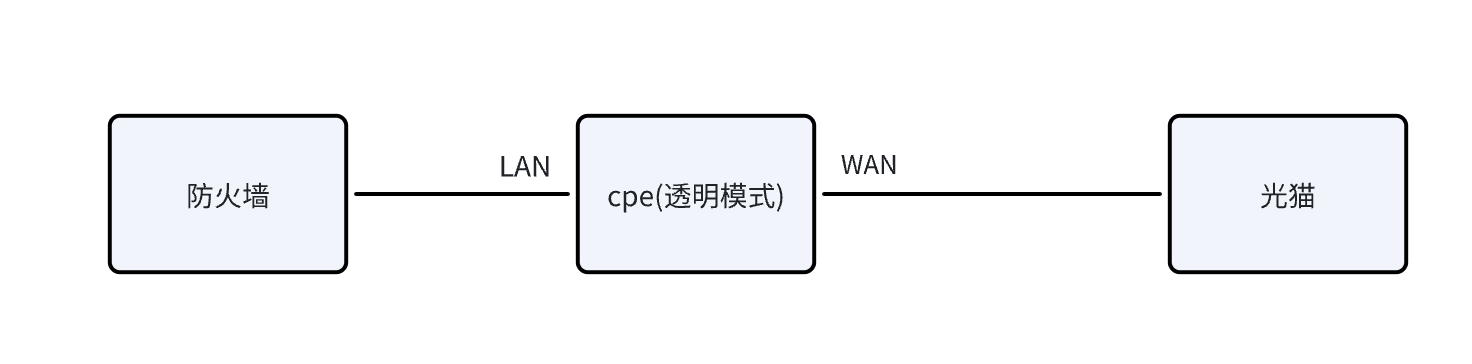

1. 场景1，透明模式设备部署在防火墙与光猫之间​

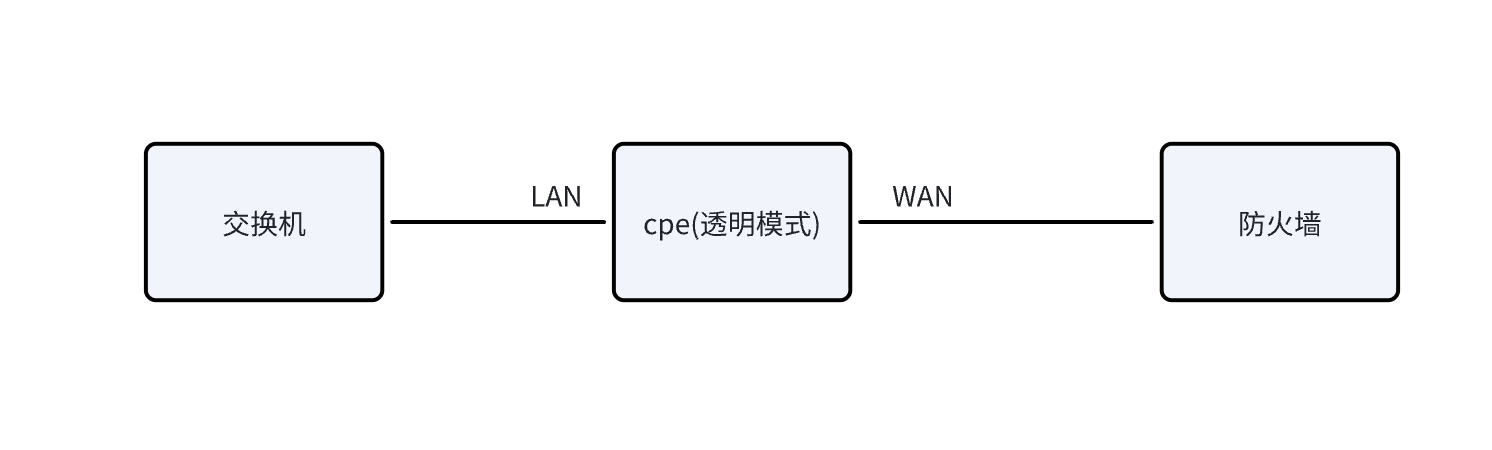

2. 场景2，透明模式设备部署在交换机与防火墙之间​


四、 配置说明​

该功能可通过配置向导进行配置，每一个配置项对应的位置在配置下方有说明。

1. 端口定义​

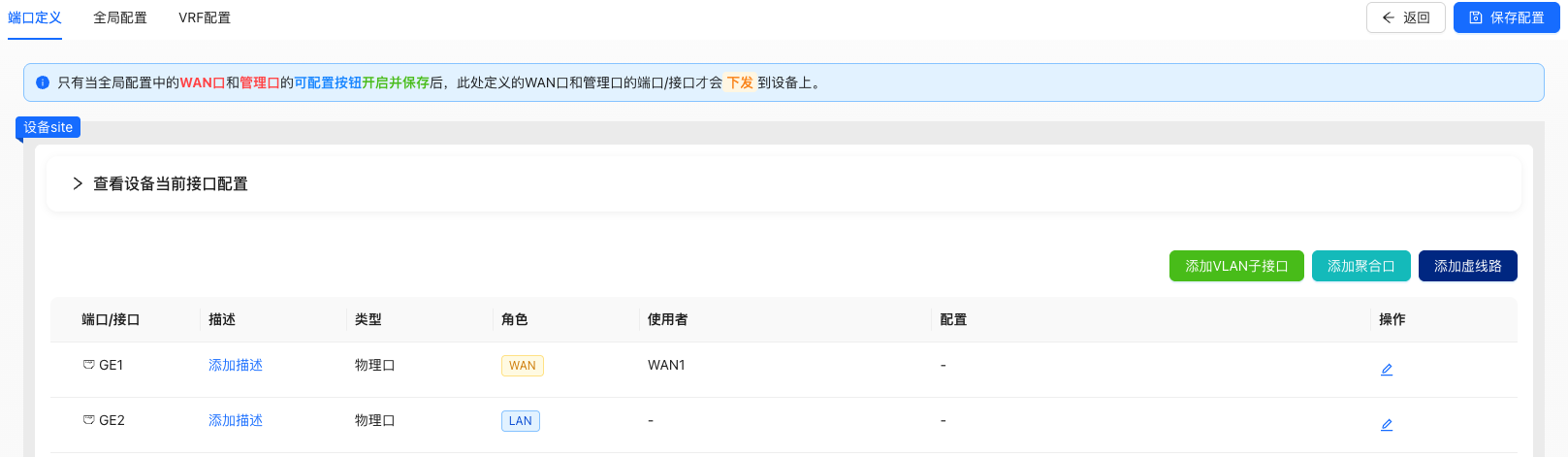

『租户』→『配置』→『站点』→『编辑站点』→『端口定义』


添加虚线路前，需要先在端口定义处，定义虚线路成员端口的角色WAN LAN。

注意事项

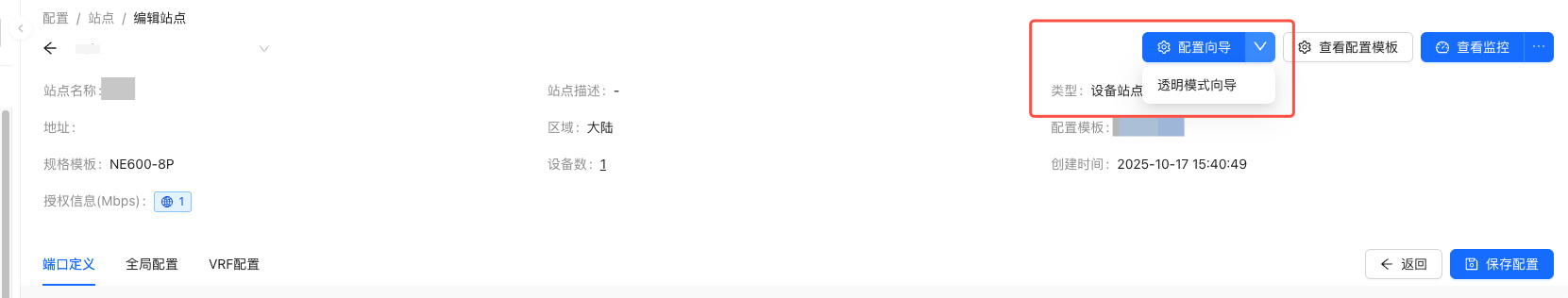

2. 配置向导​

『租户』→『配置』→『站点』→『编辑站点』→『配置向导』

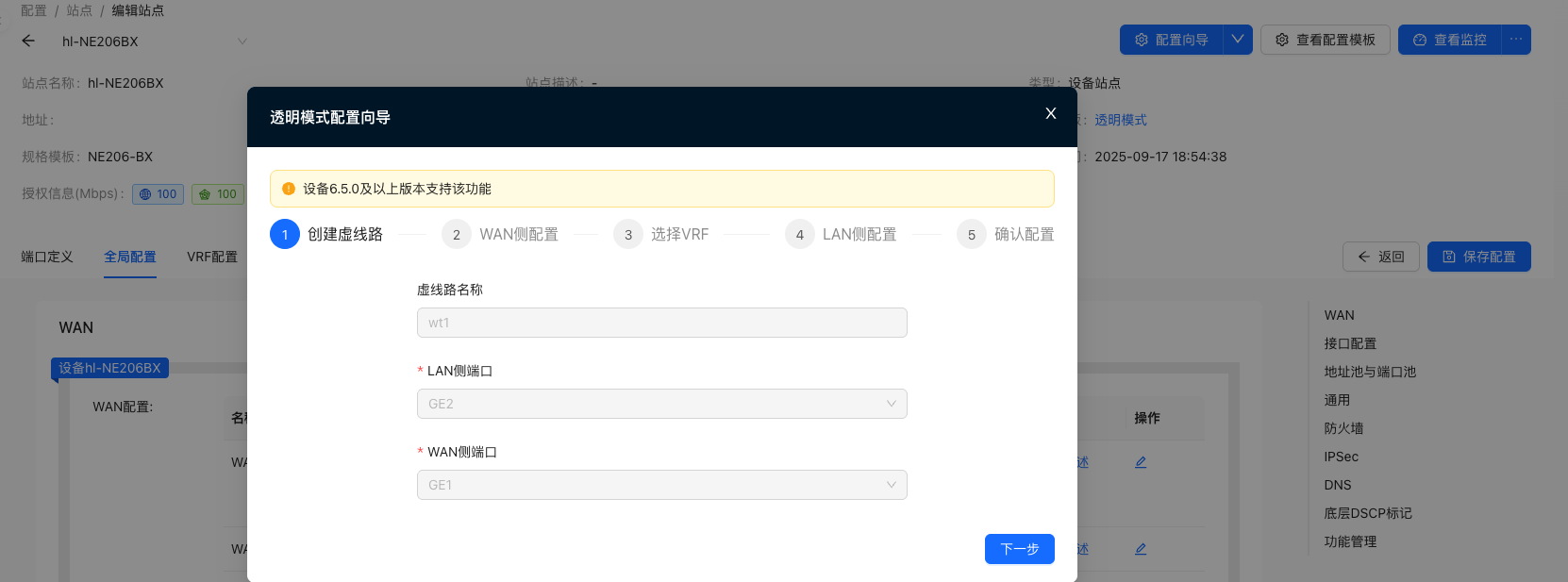

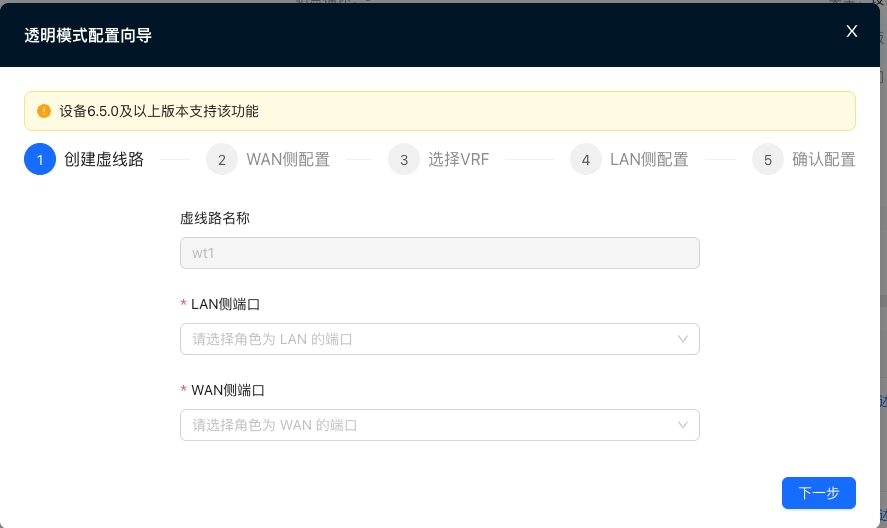

3. 添加虚线路​


对应配置位置：

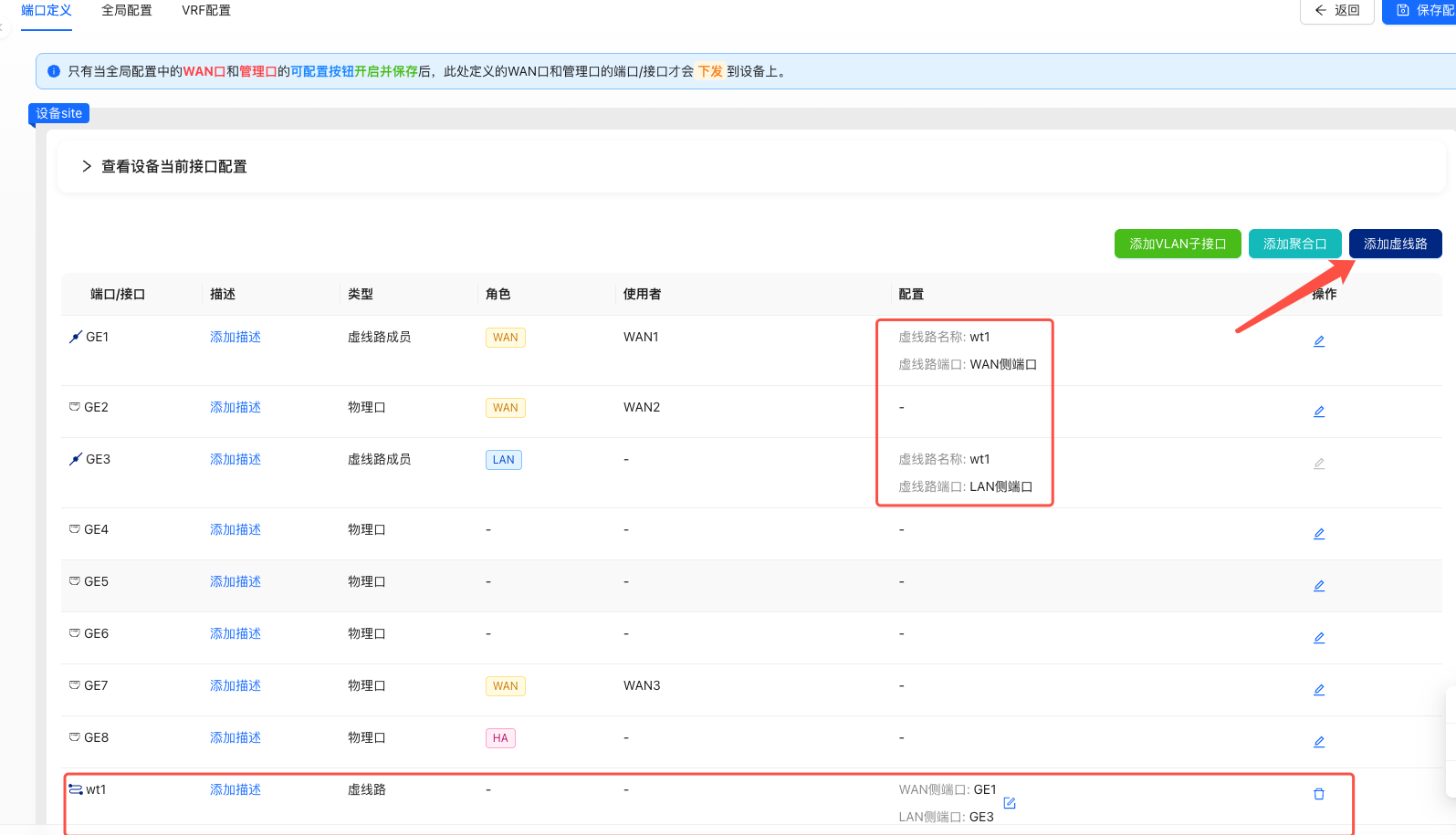

『租户』→『配置』→『站点』→『编辑站点』→『端口定义』→『添加虚线路』

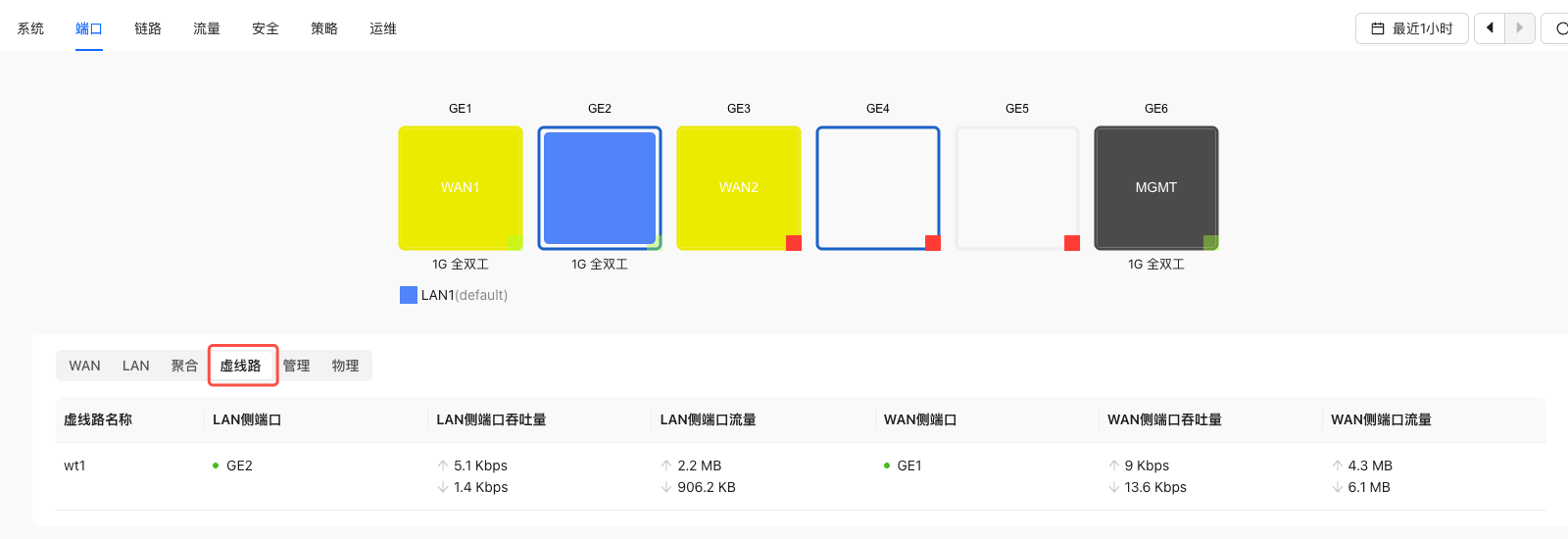

添加完成后，可在 『租户』→『监控』→『站点』→『端口』→『虚线路』查看虚线路的端口信息。


配置说明

  • 配置虚线路成员接口前，需先在端口定义处完成接口角色定义：
    • WAN侧端口：仅可选择角色为 WAN 的接口。
    • LAN侧端口：仅可选择角色为 LAN 的接口。

注意事项

  • 当前仅支持添加一个虚线路。
  • 虚线路成员接口不支持VLAN子接口和聚合口。
  • 使用老模板的站点不支持透明模式，不能创建虚线路。

4. WAN配置​


对应配置位置：

『租户』→『配置』→『站点』→『全局配置』→『WAN』


配置说明

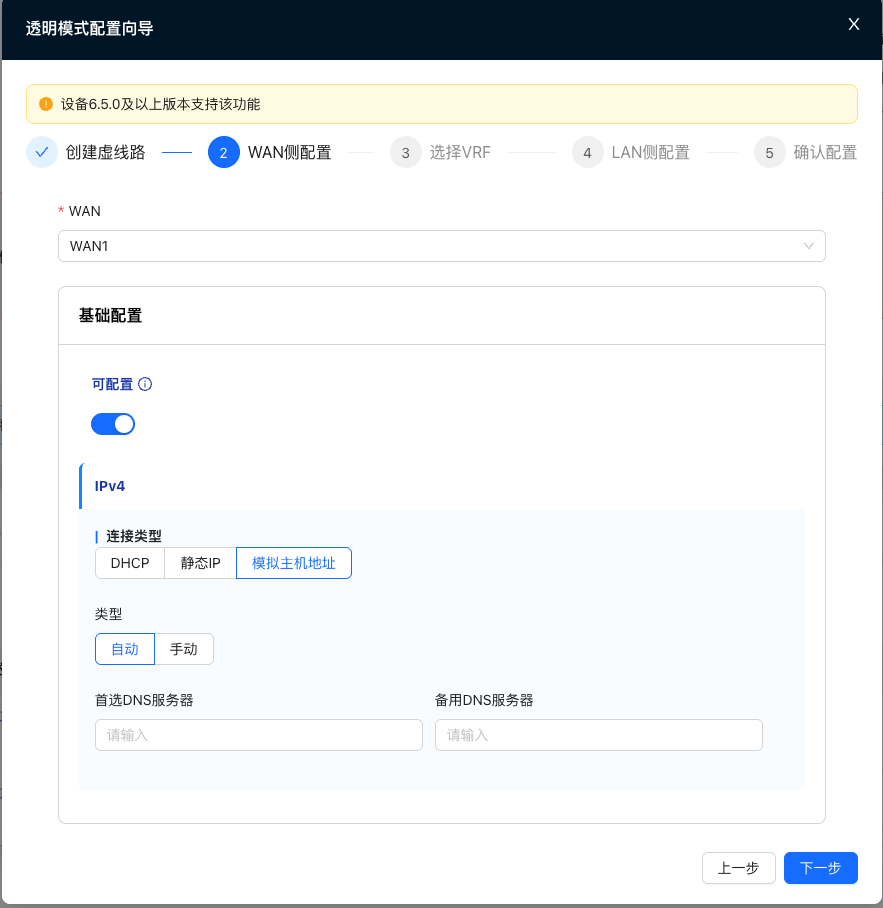

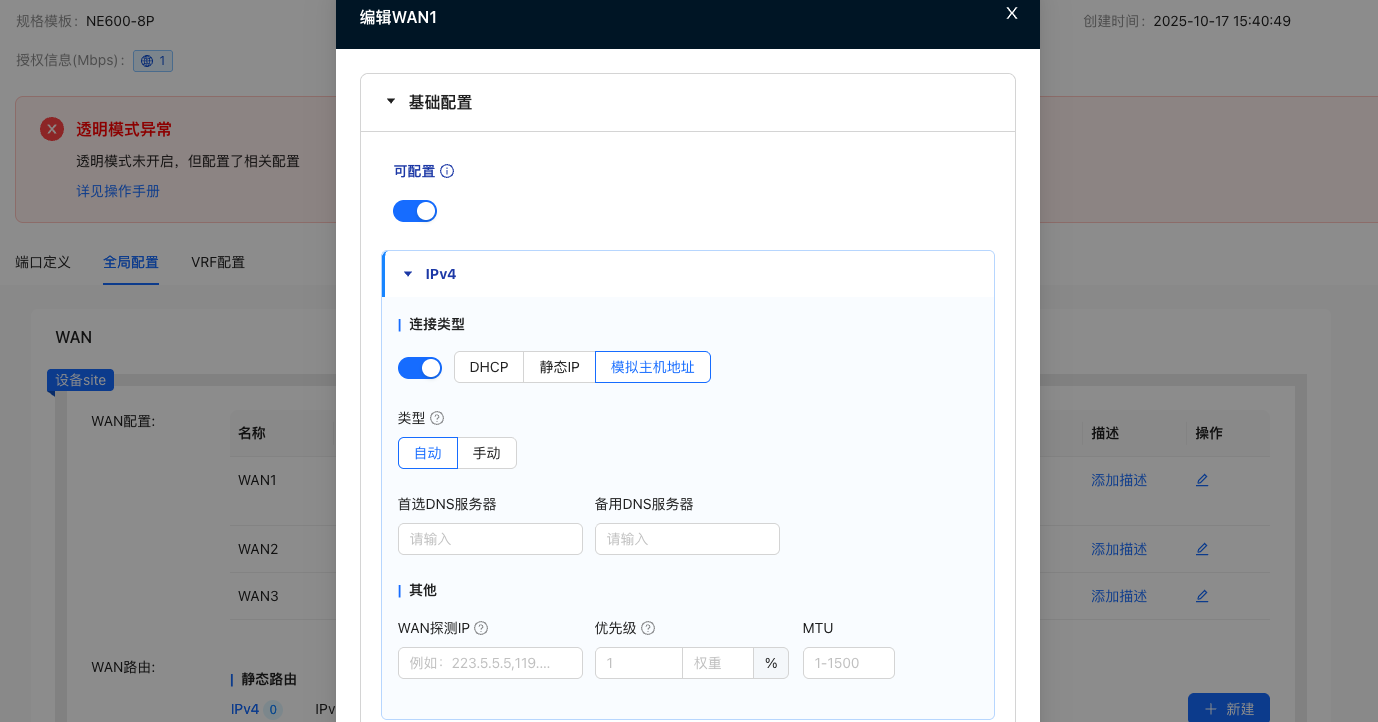

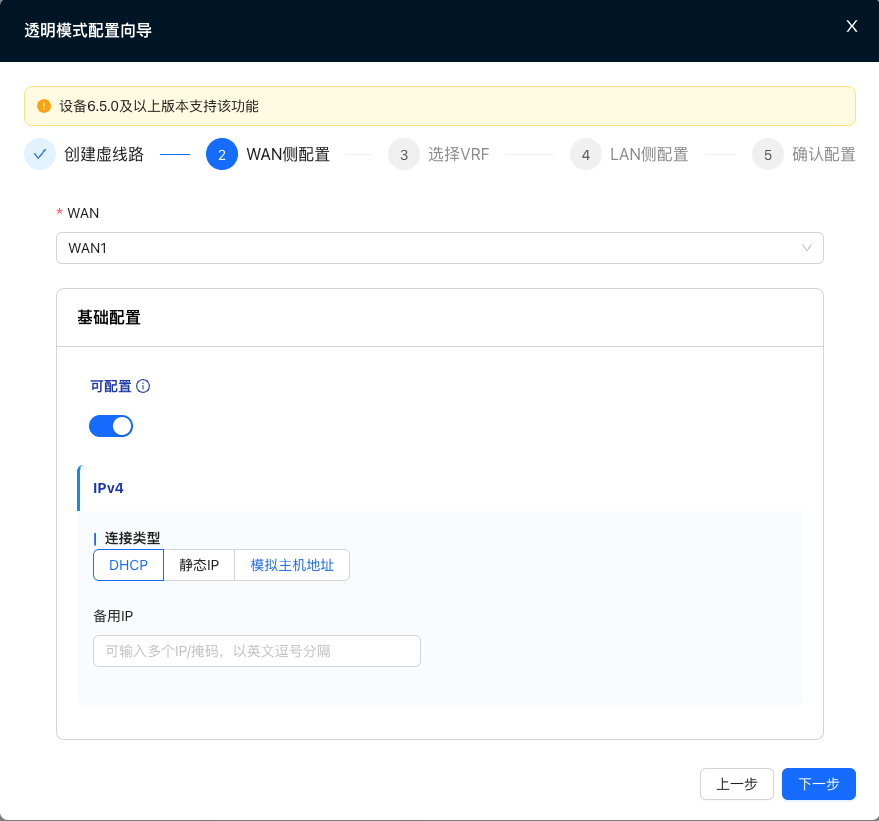

  • WAN支持DHCP、静态IP、模拟主机（手动）、模拟主机（自动）四种连接类型。
  • 模拟主机（手动）：模拟指定 LAN 侧主机地址ip，无需单独分配ip地址。
  • 模拟主机（自动）：根据流量自动选择和模拟 LAN 侧主机ip，无需单独分配ip地址。
    • 若环境中没有主机流量，会导致学习不到主机ip。

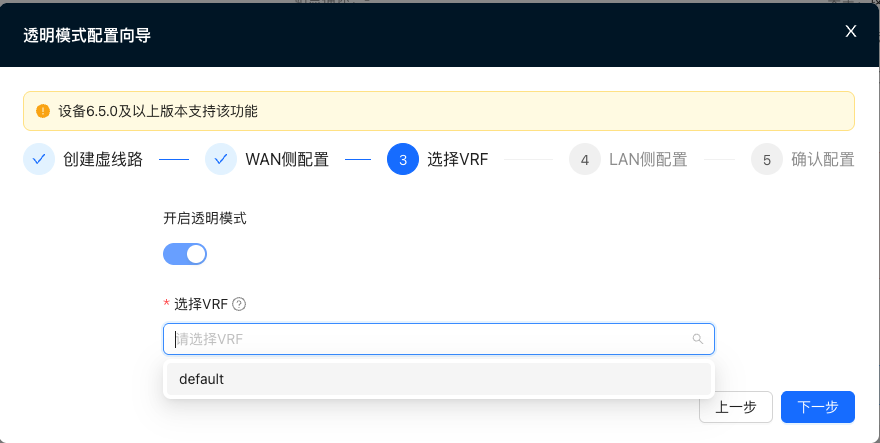

5. 开启透明模式​


对应配置位置：

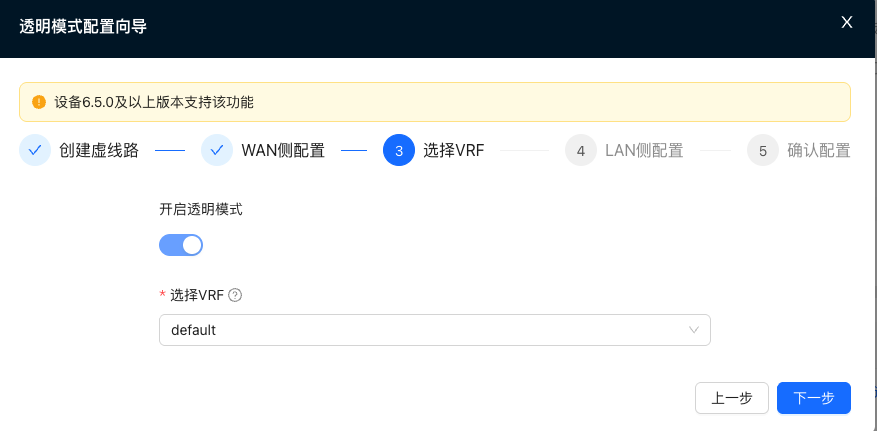

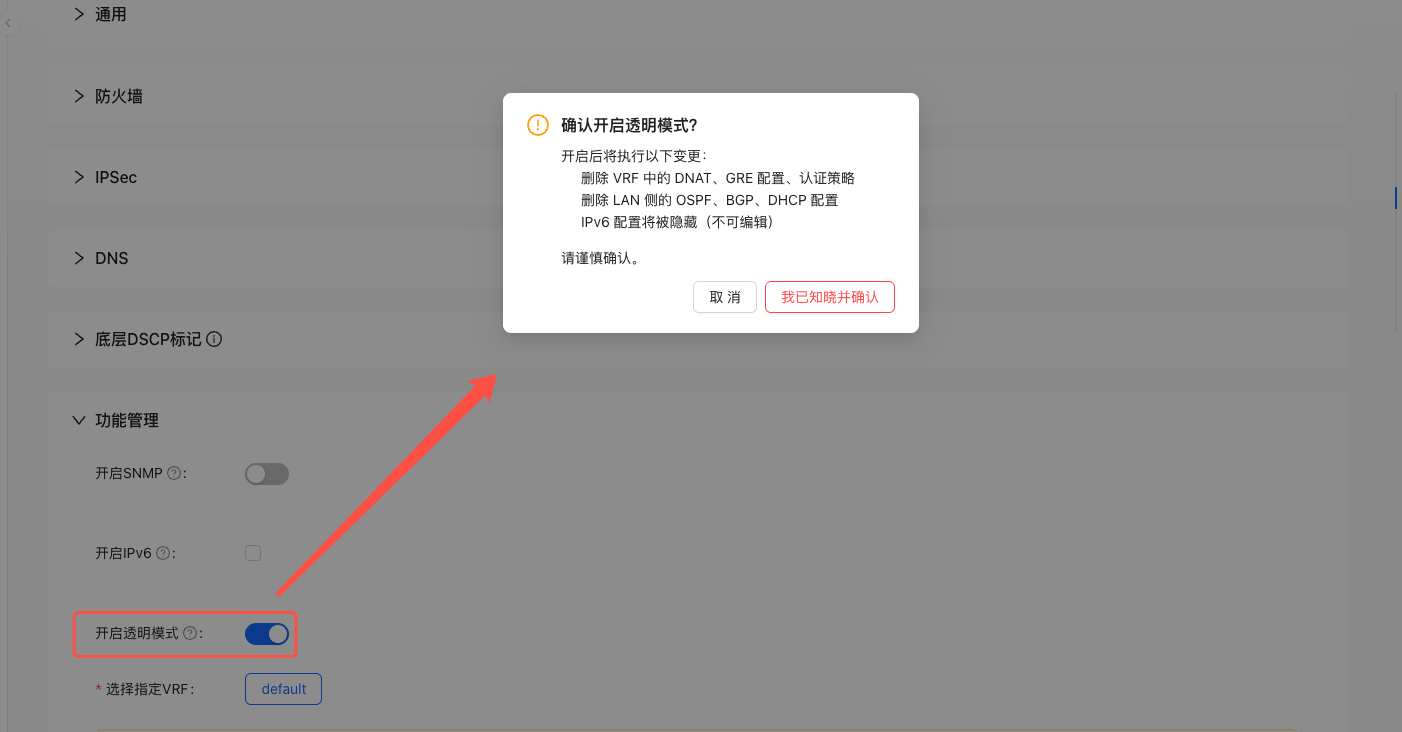

『租户』→『配置』→『站点』→『全局配置』→『开启透明模式』


注意事项

  • 不支持单臂。
  • 透明模式不支持HA。
  • 只支持对一个VRF开启透明模式。
  • 开启透明模式后，不支持IPV6、SNMP、LAN侧DHCP、LAN侧OSPF、LAN侧BGP、DNAT、GRE隧道。

6. LAN配置​


对应配置位置：

『租户』→『配置』→『站点』→『vrf配置』→『LAN』


配置说明

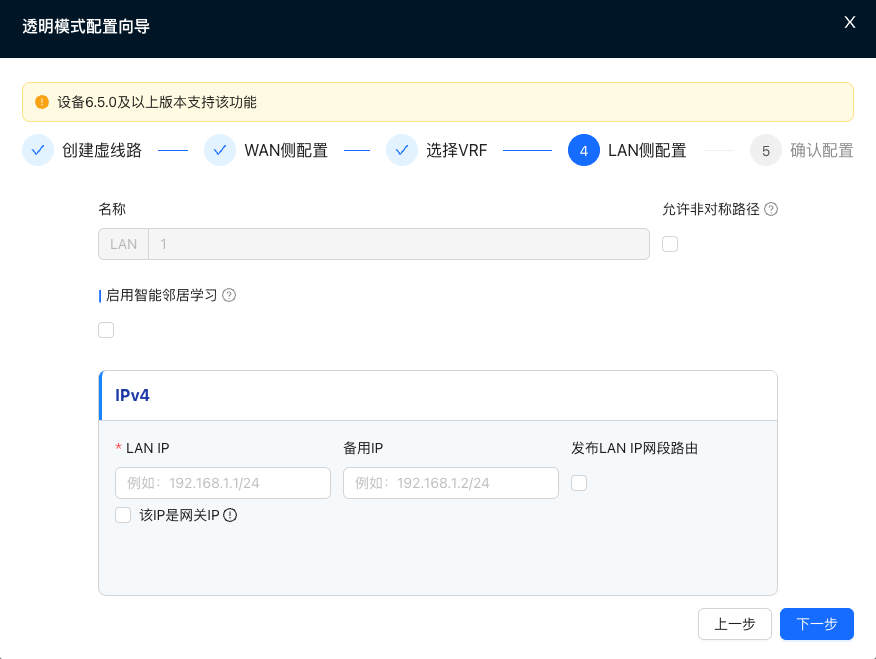

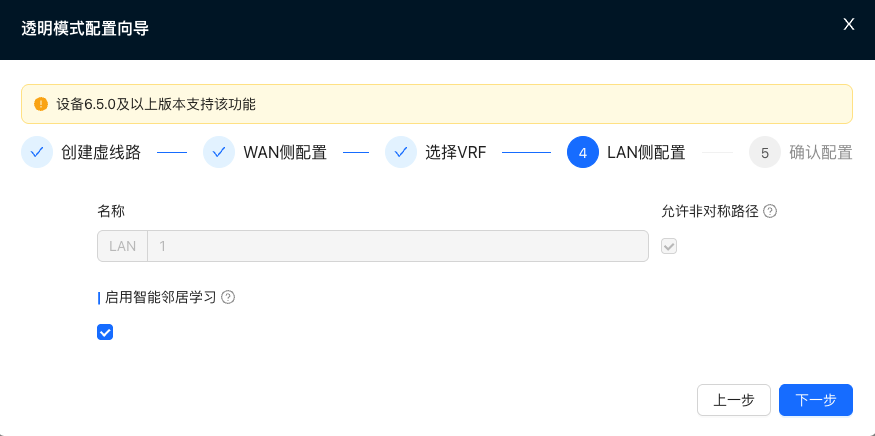

  • LAN配置-智能邻居学习

    • 系统会学习IPv4流量，获取邻居地址映射，不需要配置LAN IP。

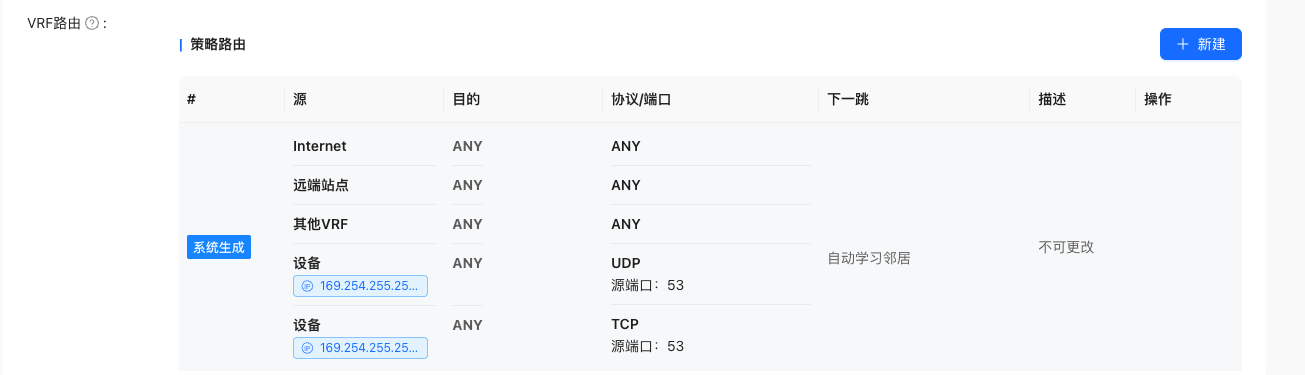

    • 该模式下，系统会自动生成并下发一些默认策略，用于辅助实现流量转发。

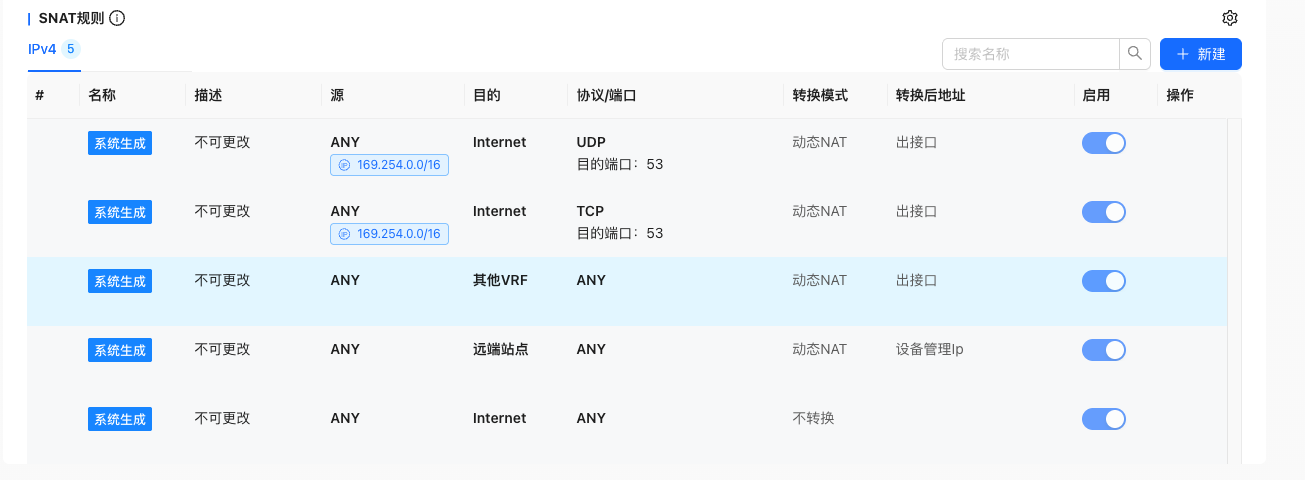

    image080 image080

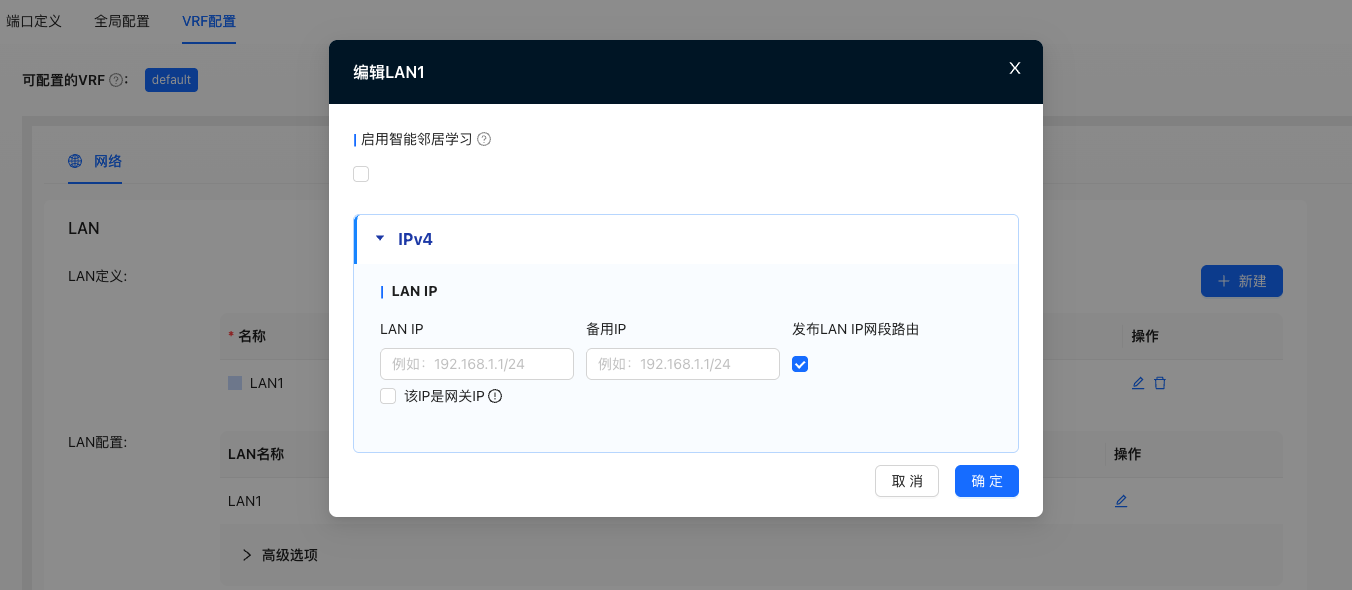

  • LAN配置-静态IP

    • 通过常规ARP来解析LAN侧的主机地址。
    • 当LAN IP配置为WAN网关IP时，需要勾选“该IP是网关IP”。
    • 当LAN IP为单独分配的IP地址时，无需勾选“该IP是网关IP”。

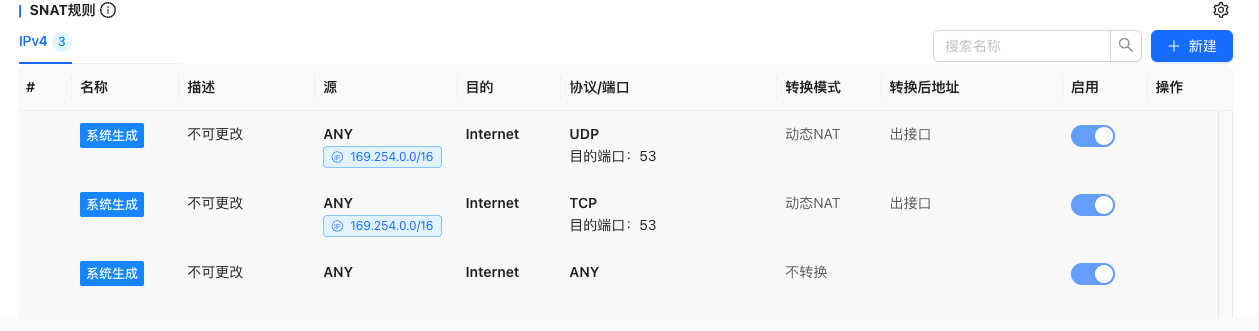

    • 该模式下，系统会自动生成并下发一些默认策略，用于辅助实现流量转发。


注意事项

  • 透明模式只支持配置一个LAN。
  • 透明模式LAN端口只支持配置为wt1口。
  • 当LAN配置为智能邻居学习时，若需要发布LAN网段路由到远端，需要手动添加一条路由，下一跳：接口直连LAN。
  • 当LAN配置为智能邻居学习或单独分配的静态IP地址时，若主机需要与网关通信，需要手动添加一条到WAN网关的路由，下一跳指向：WAN。

五、 设备管理界面​

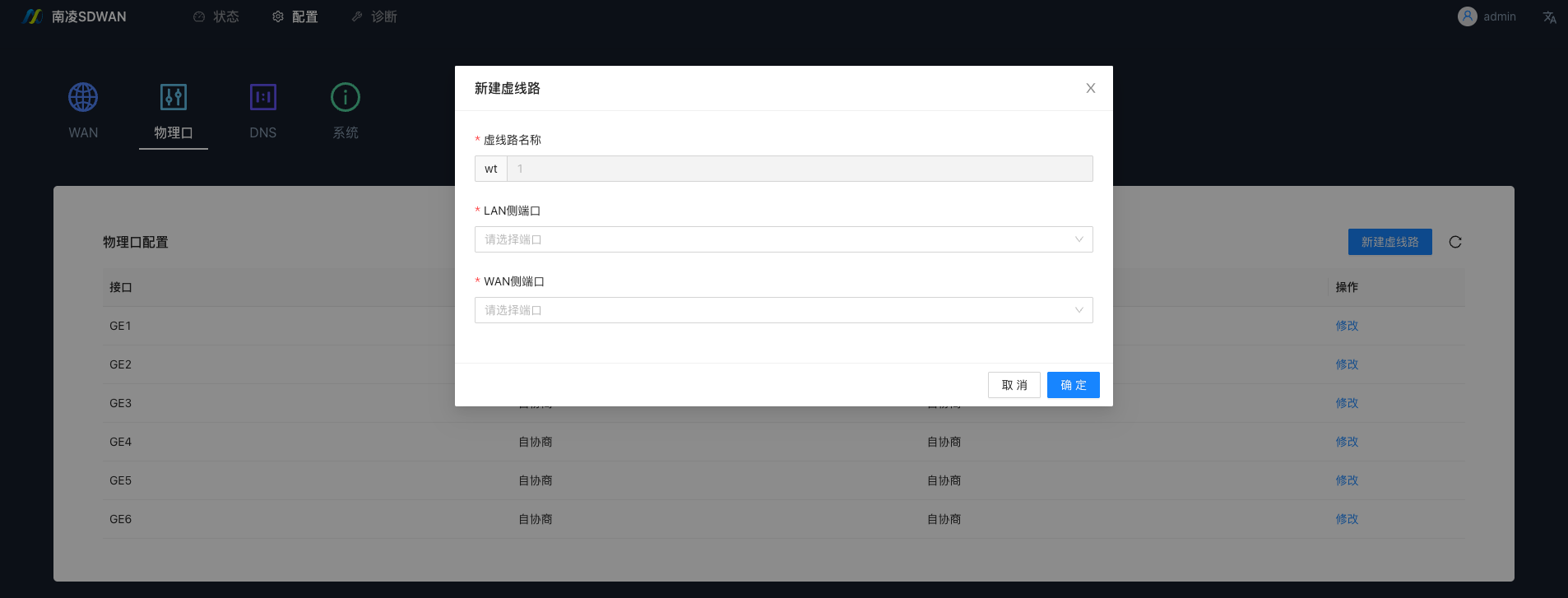

『配置』→『物理口』→『新建虚线路』

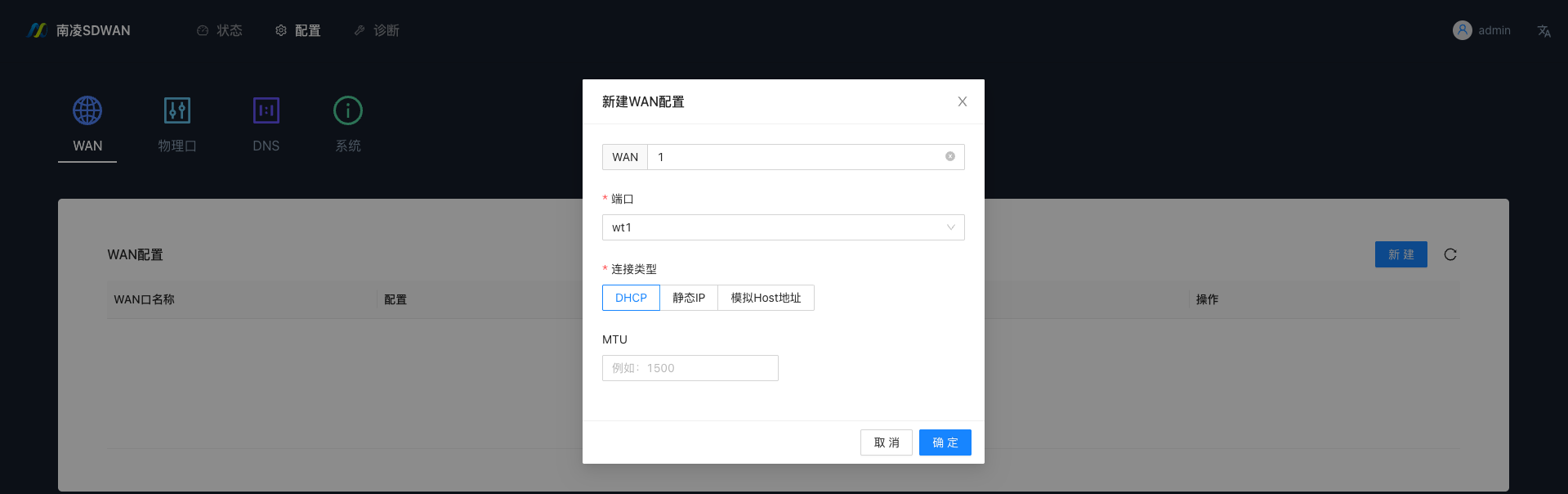

『配置』→『WAN』→『新建WAN』


注意事项

  • WAN端口需要选择为wt1。
  • 当连接类型选择为模拟Host地址（自动），若环境中没有主机流量，设备将无法连接到控制器。

六、 使用限制​

info
WAN 连接类型LAN - 智能邻居学习LAN - 静态 IP
DHCP✅✅
静态 IP❌✅
模拟主机地址（手动）❌✅
模拟主机地址（自动）✅❌
  • 透明模式不支持转发ttl<3的数据包，例如：OSPF和eBGP数据包。
  • Hub-Spoke组网中透明模式站点不支持作为Hub站点。

七、 场景举例​

场景1：透明模式加多vrf分流​

1. 背景​

某公司希望通过在出口防火墙与光猫之间部署 CPE 设备，实现海外访问流量的智能加速分流，同时保持本地业务流量走原有路径，以提升跨境访问性能并尽量减少对现有网络的影响。

2. 实现​

2.1 透明模式配置​

  • 在端口定义中先配置好，虚线路所使用的端口，如：GE1，WAN；GE2，LAN


  • 创建虚线路，LAN侧端口选择GE2，WAN侧端口选择GE1


  • 配置WAN，连接类型选择DHCP


  • 选择default VRF开启透明模式


  • LAN侧配置启用智能邻居学习

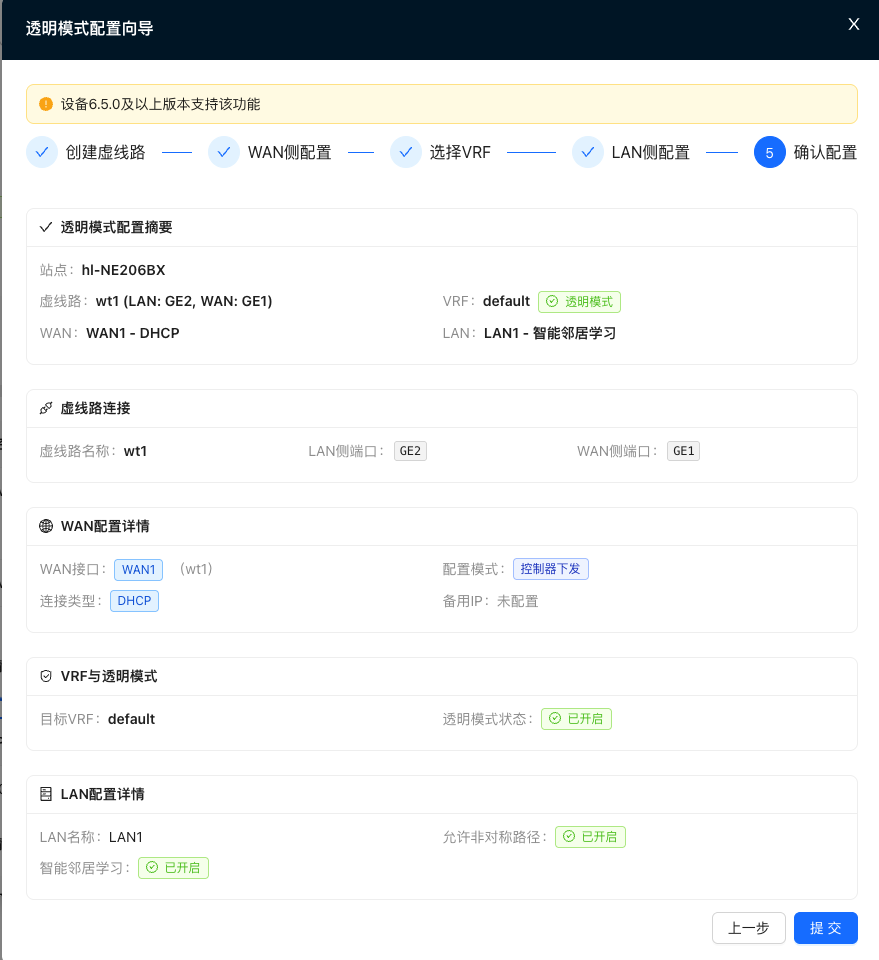

  • 检查配置，确认无误后点击提交


2.2 加速配置​

  • 在Nova网关-VRF1的Nova网关高级配置中，配置加速网关，在网关中配置并发布0.0.0.0/1，128.0.0.0/1两条静态路由，下一跳；WAN。

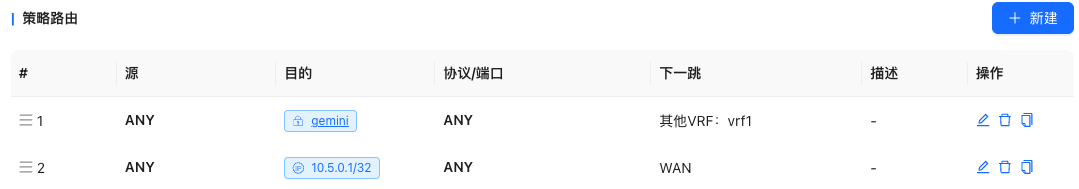

  • 在站点-default VRF中，添加两条策略路由，源：any，目的：需要走加速的ip或域名，下一跳：vrf1；源：any，目的：10.5.0.1/32（WAN网关IP），下一跳；WAN。


  • 在站点-default VRF中，配置域名代理解析策略，将海外域名代理到特定的海外DNS服务器上进行解析。

  • 在站点-vrf1 中，添加ACL防火墙策略，源：其它vrf，目的：any，动作允许。

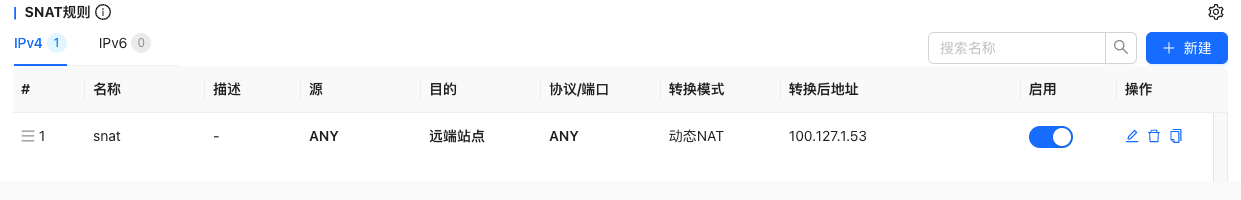

  • 在站点-vrf1 中，添加snat策略，源：any，目的：远端站点，转换模式：动态nat，转换后的地址：100.127.1.53（设备管理IP）。
